Инспекционная камера Milwaukee M18SIC30HDR-0 — взрыв-схема
Сервисная страница: Инспекционная камера Milwaukee M18SIC30HDR-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SIC30HDR-0Артикул инструмента: 4933493952Код схемы: 400048190535 позицийКатегория: Сантехнический и прочистной инструмент

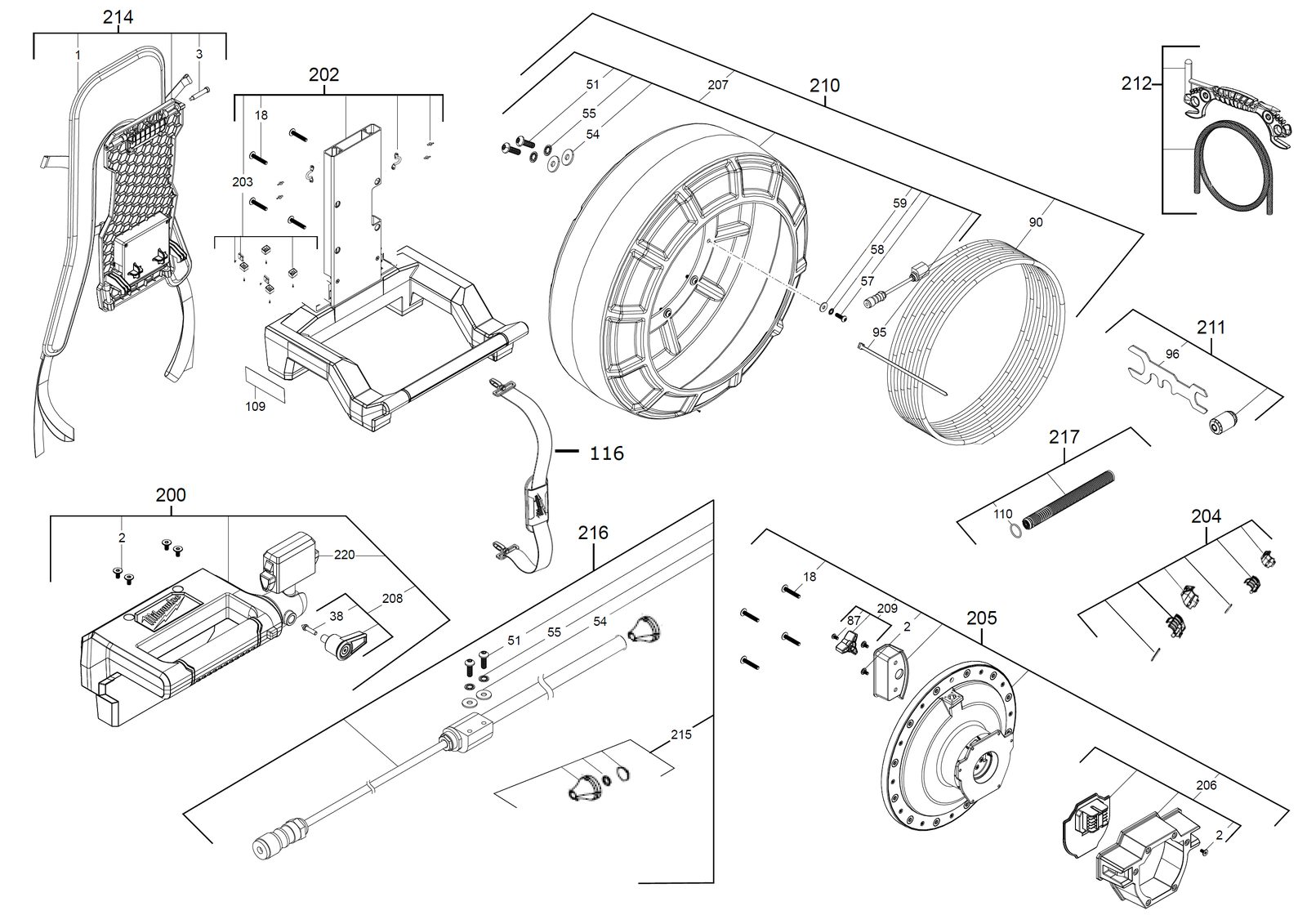

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | StrapSTRAP | 4931473596товар | 1 | 4058546354725 | |
| 2 | 0002 | ВинтSCREW | 4931473597товар | 12 | 4058546354732 | |
| 3 | 0003 | ВинтSCREW | 4931473598товар | 4 | 4058546354749 | |
| 4 | 0018 | ВинтSCREW | 4931473600товар | 4 | 4058546354763 | |
| 5 | 0038 | ВинтSCREW | 4931473601товар | 1 | 4058546354770 | |
| 6 | 0051 | ВинтSCREW | 4931473602товар | 4 | 4058546354787 | |
| 7 | 0054 | Sealing шайбаSEALING WASHER | 4931473603товар | 4 | 4058546354794 | |
| 8 | 0055 | Looked шайбаLOOKED WASHER | 4931473604товар | 4 | 4058546354800 | |
| 9 | 0057 | ВинтSCREW | 4931473605товар | 12 | 4058546354817 | |
| 10 | 0058 | Looked шайбаLOOKED WASHER | 4931473606товар | 12 | 4058546354824 | |
| 11 | 0059 | Sealing шайбаSEALING WASHER | 4931473607товар | 12 | 4058546354831 | |
| 12 | 0087 | ВинтSCREW | 4931473608товар | 1 | 4058546354848 | |
| 13 | 0090 | КабельCABLE | 4931495438товар | 1 | 4058546491062 | |
| 14 | 0095 | Кабель jointCABLE JOINT | 4931473610товар | 3 | 4058546354862 | |
| 15 | 0096 | КлючWRENCH | 4931473611товар | 1 | 4058546354879 | |
| 16 | 0109 | Шильдик / табличка данныхRATING PLATE | 4931496324товар | 1 | 4058546534615 | |
| 17 | 0110 | Уплотнительное кольцоO-RING | 4931473613товар | 1 | 4058546354893 | |
| 18 | 0116 | StrapSTRAP | 4931479039товар | 1 | 4058546366070 | |
| 19 | 0200 | Комплект рукояткиHANDLE SET | 4931473614товар | 1 | 4058546354909 | |
| 20 | 0202 | Holding deviceHOLDING DEVICE | 4931495439товар | 1 | 4058546491079 | |
| 21 | 0203 | Резиновый footRUBBER FOOT | 4931495440товар | 1 | 4058546491086 | |
| 22 | 0204 | Guide sleeveGUIDE SLEEVE | 4931495441товар | 1 | 4058546491093 | |
| 23 | 0205 | Clamping комплектCLAMPING SET | 4931495442товар | 1 | 4058546491109 | |
| 24 | 0206 | КорпусHOUSING | 4931495443товар | 1 | 4058546491116 | |
| 25 | 0207 | Moulded partMOULDED PART | 4931495444товар | 1 | 4058546491123 | |
| 26 | 0208 | Turning knobTURNING KNOB | 4931473620товар | 1 | 4058546354961 | |
| 27 | 0209 | Turning knobTURNING KNOB | 4931473621товар | 1 | 4058546354978 | |
| 28 | 0210 | HubHUB | 4931495445товар | 1 | 4058546491130 | |
| 29 | 0211 | Inspection cameraINSPECTION CAMERA | 4931481926товар | 1 | 4058546541187 | |
| 30 | 0212 | Кабель комплектCABLE SET | 4931473526товар | 1 | 4058546354022 | |
| 31 | 0214 | WaistbeltWAISTBELT | 4931473624товар | 1 | 4058546355005 | |
| 32 | 0215 | Service-kitSERVICE-KIT | 4931495446товар | 1 | 4058546491147 | |
| 33 | 0216 | Inspection cameraINSPECTION CAMERA | 4931495447товар | 1 | 4058546491154 | |
| 34 | 0217 | ПружинаSPRING | 4931495448товар | 1 | 4058546491161 | |
| 35 | 0220 | ПереходникADAPTER | 4931511289товар | 1 | 4058546651459 |
