Осветительный прибор Milwaukee M18SAL2-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18SAL2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SAL2-0Артикул инструмента: 4933492486Код схемы: 400049700037 позицийКатегория: Осветительные приборы

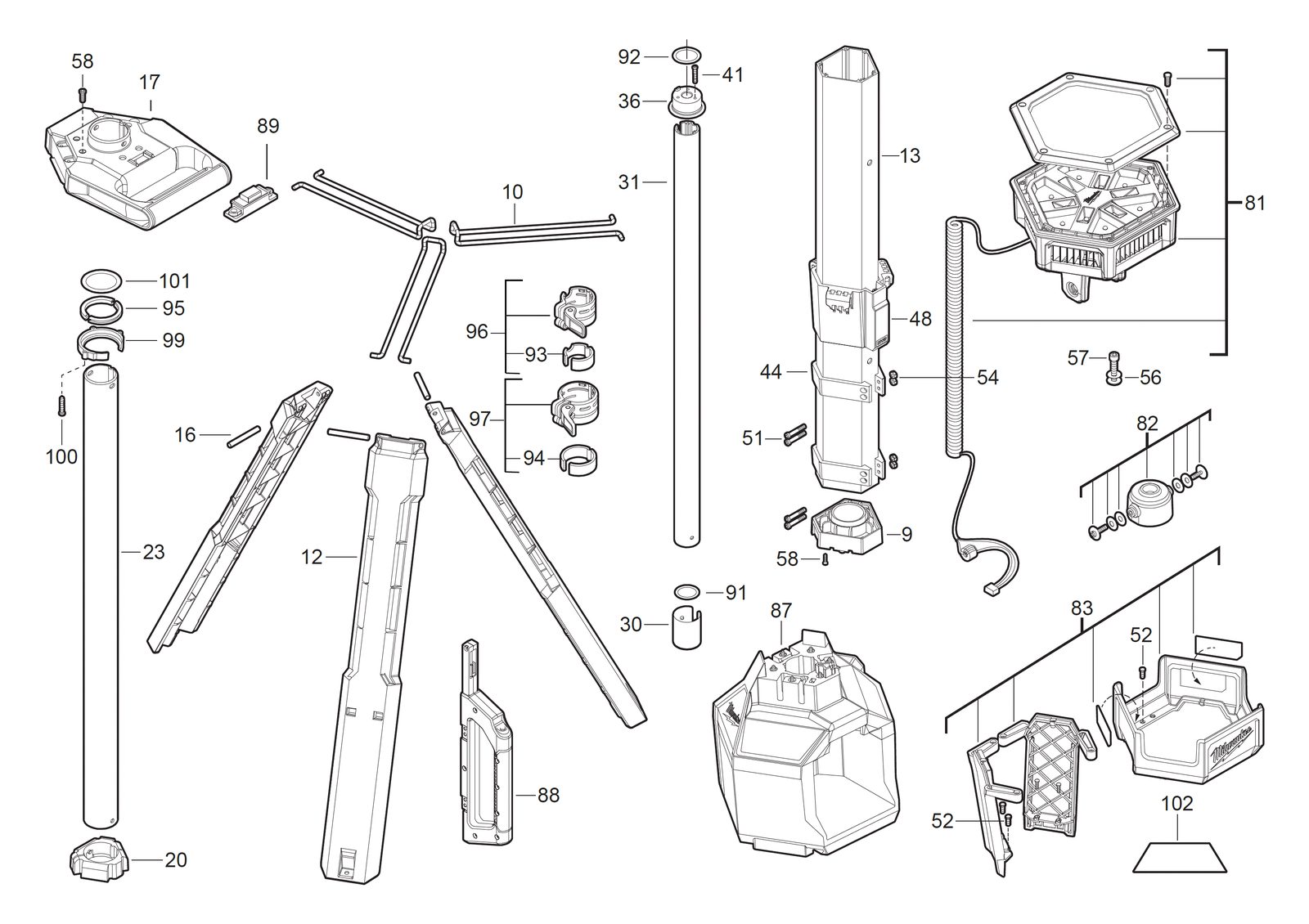

Схема инструмента
Таблица деталей — 37 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | КрышкаCOVER | 4931494920товар | 1 | 4058546485887 | |
| 2 | 0010 | Swivel footSWIVEL FOOT | 4931453478товар | 3 | — | |
| 3 | 0012 | FootFOOT | 4931453480товар | 3 | 4002395149506 | |
| 4 | 0013 | ColumnCOLUMN | 4931494921товар | 1 | 4058546485894 | |
| 5 | 0016 | ШтифтPIN | 4931453481товар | 3 | 4002395149513 | |
| 6 | 0017 | Рукоятка pieceHANDLE PIECE | 4931494940товар | 1 | 4058546486082 | |
| 7 | 0020 | КрышкаCOVER | 4931494922товар | 1 | 4058546485900 | |
| 8 | 0023 | ТрубкаTUBE | 4931494923товар | 1 | 4058546485917 | |
| 9 | 0030 | BushingBUSHING | 4931494924товар | 1 | 4058546485924 | |
| 10 | 0031 | ТрубкаTUBE | 4931494925товар | 1 | 4058546485931 | |
| 11 | 0036 | КронштейнBRACKET | 4931494926товар | 1 | 4058546485948 | |
| 12 | 0041 | ВинтSCREW | 4931494927товар | 3 | 4058546485955 | |
| 13 | 0044 | Clamping кольцоCLAMPING RING | 4931453482товар | 2 | — | |
| 14 | 0048 | КронштейнBRACKET | 4931494928товар | 1 | 4058546485962 | |
| 15 | 0051 | ВинтSCREW | 4931494929товар | 4 | 4058546485979 | |
| 16 | 0052 | ВинтSCREW | 4931494930товар | 10 | 4058546485986 | |
| 17 | 0054 | ГайкаNUT | 4931494931товар | 4 | 4058546485993 | |
| 18 | 0056 | ШайбаWASHER | 4931494932товар | 2 | 4058546486006 | |
| 19 | 0057 | ВинтSCREW | 4931494933товар | 1 | 4058546486013 | |
| 20 | 0058 | ВинтSCREW | 4931453488товар | 12 | 4002395149582 | |
| 21 | 0081 | Indicator фонарьINDICATOR LIGHT | 4931494934товар | 1 | 4058546486020 | |
| 22 | 0082 | КрышкаCOVER | 4931494935товар | 1 | 4058546486037 | |
| 23 | 0083 | Крышка в сбореCOVER ASSY | 4931494936товар | 1 | 4058546486044 | |
| 24 | 0087 | ЭлектронныйELECTRONIC | 4931494938товар | 1 | 4058546486068 | |
| 25 | 0088 | РукояткаHANDLE | 4931494939товар | 1 | 4058546486075 | |
| 26 | 0089 | ВыключательSWITCH | 4931495822товар | 1 | 4058546494902 | |
| 27 | 0091 | Уплотнительное кольцоO-RING | 4931454880товар | 1 | 4058546020545 | |
| 28 | 0092 | Уплотнительное кольцоO-RING | 4931494941товар | 1 | 4058546486099 | |
| 29 | 0093 | ВтулкаSLEEVE | 4931494942товар | 1 | 4058546486105 | |
| 30 | 0094 | ВтулкаSLEEVE | 4931494943товар | 1 | 4058546486112 | |
| 31 | 0095 | Clamping pieceCLAMPING PIECE | 4931495823товар | 1 | 4058546494919 | |
| 32 | 0096 | Clamping pieceCLAMPING PIECE | 4931461471товар | 1 | 4058546037048 | |
| 33 | 0097 | Clamping кольцоCLAMPING RING | 4931461470товар | 1 | 4058546037031 | |
| 34 | 0099 | ВтулкаSLEEVE | 4931494944товар | 1 | 4058546486129 | |
| 35 | 0100 | ВинтSCREW | 4931494945товар | 3 | 4058546486136 | |
| 36 | 0101 | ПружинаSPRING | 4931494946товар | 1 | 4058546486143 | |
| 37 | 0102 | Шильдик / табличка данныхRATING PLATE | 4931494947товар | 1 | 4058546486150 |
