Осветительный прибор Milwaukee M18SAL-502B GB2 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18SAL-502B GB2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SAL-502B GB2Артикул инструмента: 4933451895Код схемы: 400045290028 позицийКатегория: Осветительные приборы

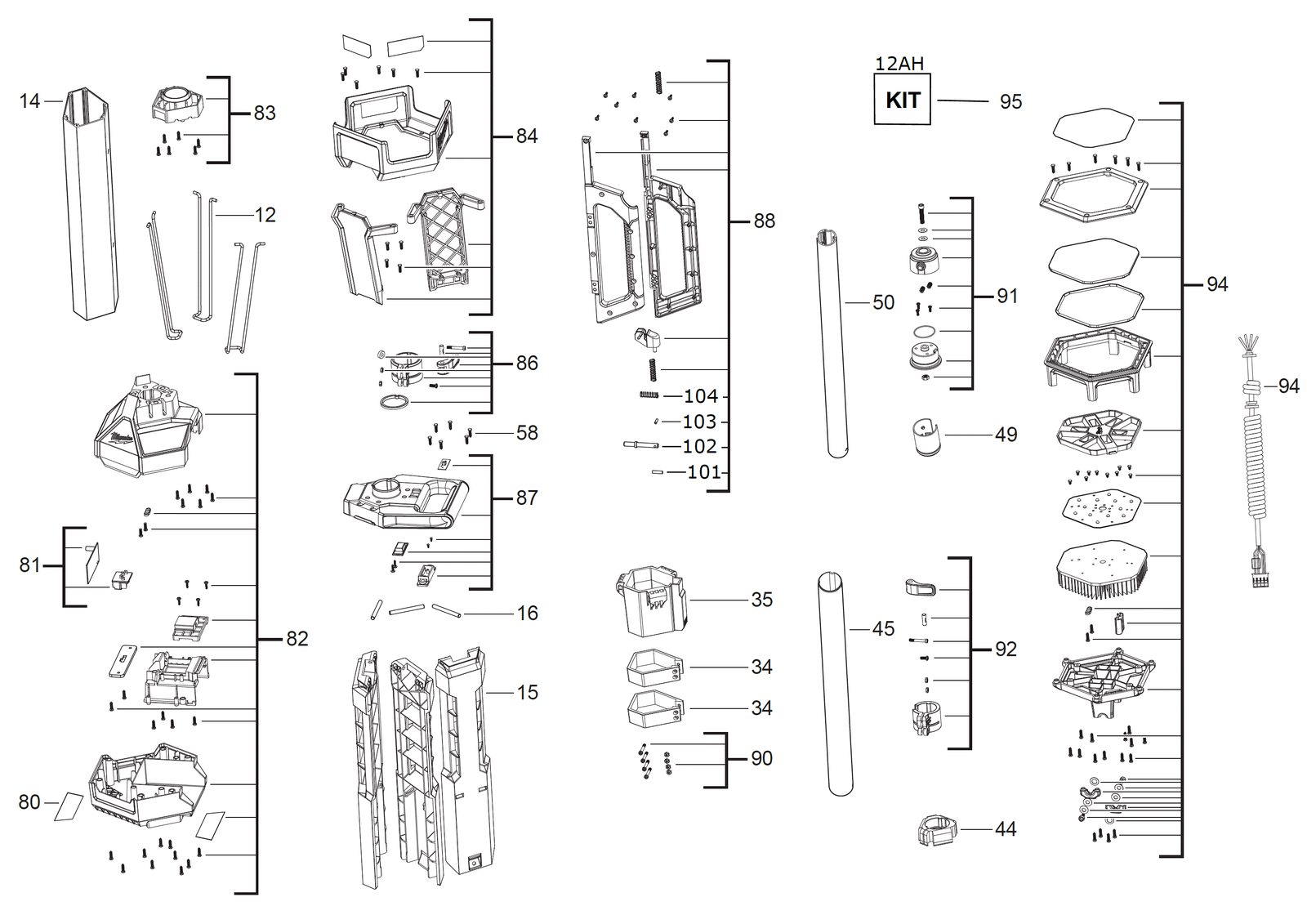

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | Swivel footSWIVEL FOOT | 4931453478товар | 3 | — | |
| 2 | 0014 | ТрубкаTUBE | 4931453479товар | 1 | 4002395148899 | |
| 3 | 0015 | FootFOOT | 4931453480товар | 3 | 4002395149506 | |
| 4 | 0016 | ШтифтPIN | 4931453481товар | 3 | 4002395149513 | |
| 5 | 0034 | Clamping кольцоCLAMPING RING | 4931453482товар | 2 | — | |
| 6 | 0035 | Clamping pieceCLAMPING PIECE | 4931453483товар | 1 | 4002395149537 | |
| 7 | 0044 | Guide pieceGUIDE PIECE | 4931453484товар | 1 | 4002395149544 | |
| 8 | 0045 | ТрубкаTUBE | 4931453485товар | 1 | — | |
| 9 | 0049 | BushBUSH | 4931453486товар | 1 | 4002395149568 | |
| 10 | 0050 | ТрубкаTUBE | 4931453487товар | 1 | — | |
| 11 | 0058 | ВинтSCREW | 4931453488товар | 6 | 4002395149582 | |
| 12 | 0080 | Шильдик / табличка данныхRATING PLATE | 4931453489товар | 1 | 4002395149599 | |
| 13 | 0081 | Reception pieceRECEPTION PIECE | 4931453490товар | 1 | 4002395150205 | |
| 14 | 0082 | КрышкаCOVER | 4931453491товар | 1 | — | |
| 15 | 0083 | КрышкаCOVER | 4931453492товар | 1 | 4002395150229 | |
| 16 | 0084 | Lamp корпусLAMP HOUSING | 4931453493товар | 1 | 4002395150236 | |
| 17 | 0086 | Clamping кольцоCLAMPING RING | 4931461470товар | 1 | 4058546037031 | |
| 18 | 0087 | РукояткаHANDLE | 4931453495товар | 1 | 4002395150250 | |
| 19 | 0088 | РукояткаHANDLE | 4931453496товар | 1 | — | |
| 20 | 0090 | Комплект болтовBOLT SET | 4931453497товар | 1 | 4002395150274 | |
| 21 | 0091 | КрышкаCOVER | 4931453498товар | 1 | 4002395150281 | |
| 22 | 0092 | Clamping pieceCLAMPING PIECE | 4931461471товар | 1 | 4058546037048 | |
| 23 | 0094 | LampLAMP | 4931453500товар | 1 | 4002395147502 | |
| 24 | 0095 | Сервисный комплектSERVICE KIT | 4931466672товар | 1 | 4058546278892 | |
| 25 | 0101 | КнопкаBUTTON | 4931496557товар | 1 | 4058546536947 | |
| 26 | 0102 | Connecting rodCONNECTING ROD | 4931496558товар | 1 | 4058546536954 | |
| 27 | 0103 | ШтифтPIN | 4931496559товар | 1 | 4058546536961 | |
| 28 | 0104 | ПружинаSPRING | 4931496560товар | 1 | 4058546536978 |
