Измерительный инструмент · схема и детали
Измерительный инструмент Milwaukee M18RLOHVG300-501C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M18RLOHVG300-501C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18RLOHVG300-501CАртикул инструмента: 4933493194Код схемы: 400049754629 позицийКатегория: Измерительный инструмент

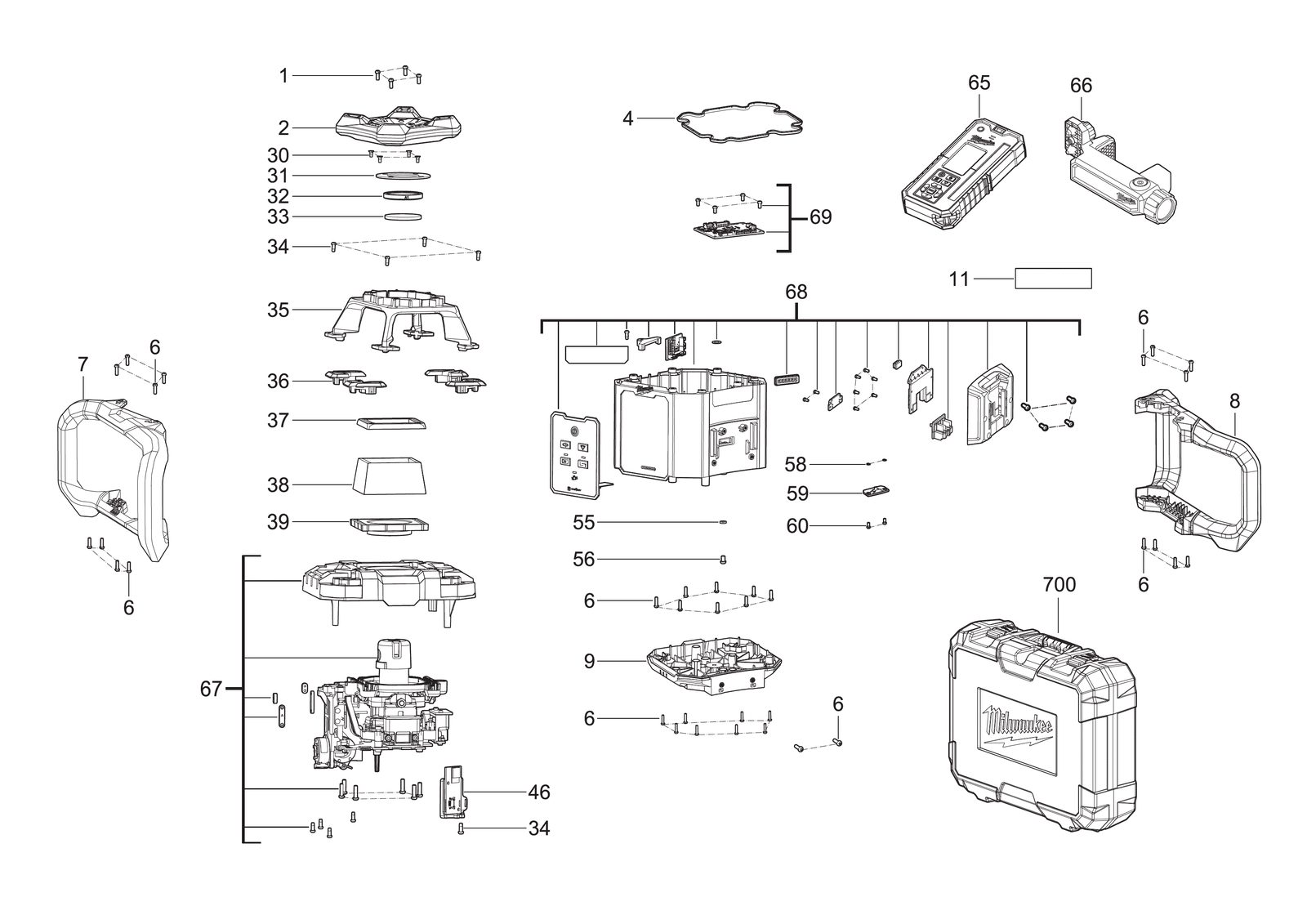

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931496569товар | 4 | 4058546537067 | |
| 2 | 0002 | Резиновый bumperRUBBER BUMPER | 4931496599товар | 1 | 4058546537364 | |
| 3 | 0004 | ПрокладкаGASKET | 4931496571товар | 1 | 4058546537081 | |
| 4 | 0006 | ВинтSCREW | 4931496572товар | 38 | 4058546537098 | |
| 5 | 0007 | РукояткаHANDLE | 4931496573товар | 1 | 4058546537104 | |
| 6 | 0008 | РукояткаHANDLE | 4931496600товар | 1 | 4058546537371 | |
| 7 | 0009 | КорпусHOUSING | 4931496575товар | 1 | 4058546537128 | |
| 8 | 0011 | Шильдик / табличка данныхRATING PLATE | 4931496601товар | 1 | 4058546537388 | |
| 9 | 0030 | ВинтSCREW | 4931496602товар | 4 | 4058546537395 | |
| 10 | 0031 | ПластинаPLATE | 4931496603товар | 1 | 4058546537401 | |
| 11 | 0032 | ПрокладкаGASKET | 4931496604товар | 1 | 4058546537418 | |
| 12 | 0033 | GlassGLASS | 4931496605товар | 1 | 4058546537425 | |
| 13 | 0034 | ВинтSCREW | 4931496577товар | 5 | 4058546537142 | |
| 14 | 0035 | КрышкаCOVER | 4931496606товар | 1 | 4058546537432 | |
| 15 | 0036 | КронштейнBRACKET | 4931496607товар | 4 | 4058546537449 | |
| 16 | 0037 | ПрокладкаGASKET | 4931496608товар | 1 | 4058546537456 | |
| 17 | 0038 | GlassGLASS | 4931496609товар | 1 | 4058546537463 | |
| 18 | 0039 | ПрокладкаGASKET | 4931496610товар | 1 | 4058546537470 | |
| 19 | 0046 | ЭлектронныйELECTRONIC | 4931496613товар | 1 | 4058546537500 | |
| 20 | 0055 | ПрокладкаGASKET | 4931496590товар | 1 | 4058546537272 | |
| 21 | 0056 | ВинтSCREW | 4931496591товар | 1 | 4058546537289 | |
| 22 | 0058 | Клипса / фиксаторCLIP | 4931496595товар | 2 | — | |
| 23 | 0059 | КрышкаCOVER | 4931496614товар | 1 | 4058546537517 | |
| 24 | 0060 | ВинтSCREW | 4931496593товар | 2 | 4058546537302 | |
| 25 | 0066 | ClampCLAMP | 4931496361товар | 1 | 4058546534981 | |
| 26 | 0067 | BodyBODY | 4931496616товар | 1 | 4058546537531 | |
| 27 | 0068 | КорпусHOUSING | 4931496617товар | 1 | 4058546537548 | |
| 28 | 0069 | ЭлектронныйELECTRONIC | 4931496618товар | 1 | 4058546537555 | |
| 29 | 0700 | КейсCARRYING CASE | 4931496619товар | 1 | 4058546537562 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
