Измерительный инструмент Milwaukee M18RLOH600-201C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M18RLOH600-201C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18RLOH600-201CАртикул инструмента: 4933493191Код схемы: 400049752828 позицийКатегория: Измерительный инструмент

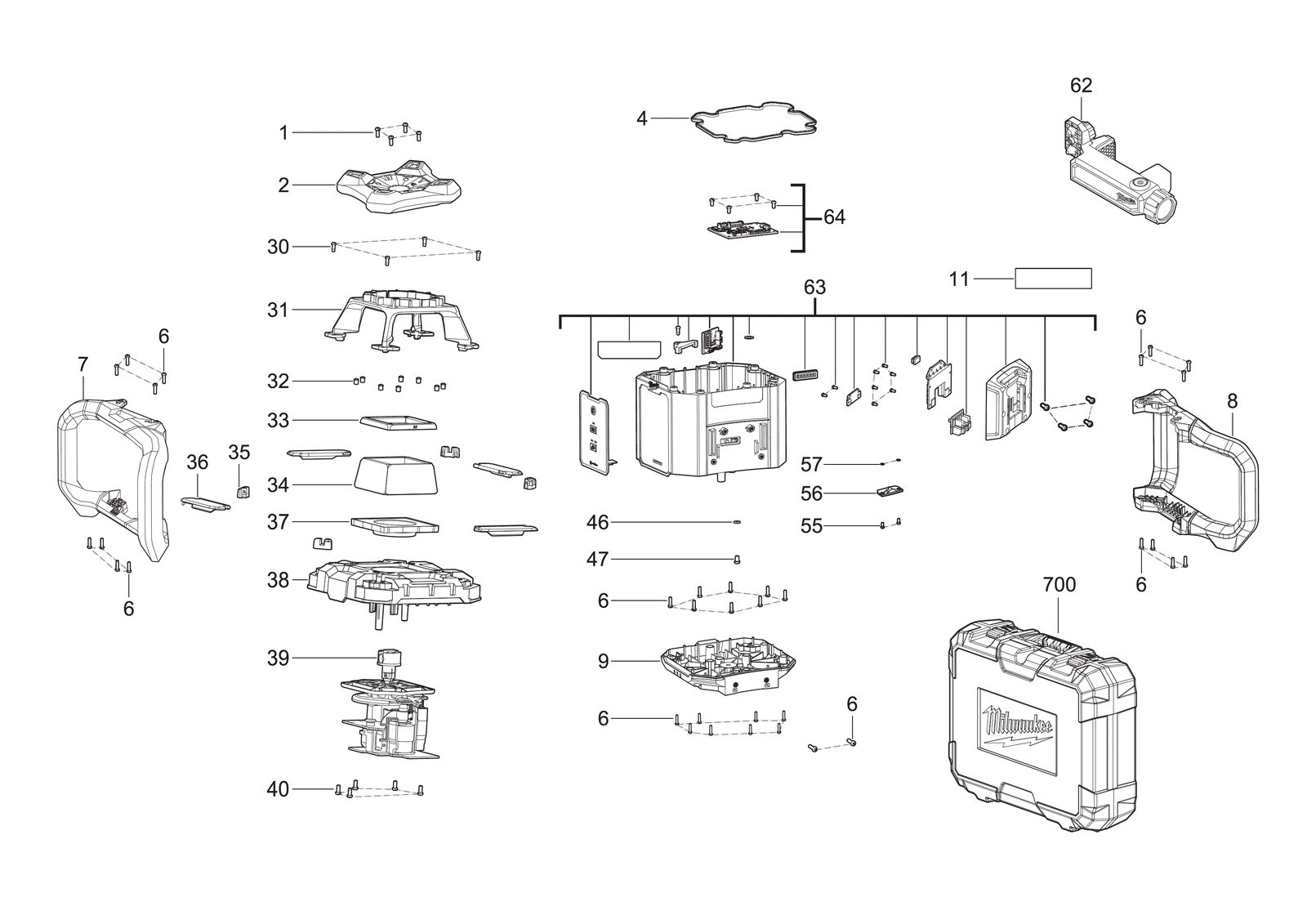

Схема инструмента
Таблица деталей — 28 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931496569товар | 4 | 4058546537067 | |
| 2 | 0002 | Резиновый bumperRUBBER BUMPER | 4931496570товар | 1 | 4058546537074 | |
| 3 | 0004 | ПрокладкаGASKET | 4931496571товар | 1 | 4058546537081 | |
| 4 | 0006 | ВинтSCREW | 4931496572товар | 38 | 4058546537098 | |
| 5 | 0007 | РукояткаHANDLE | 4931496573товар | 1 | 4058546537104 | |
| 6 | 0008 | РукояткаHANDLE | 4931496574товар | 1 | 4058546537111 | |
| 7 | 0009 | КорпусHOUSING | 4931496575товар | 1 | 4058546537128 | |
| 8 | 0011 | Шильдик / табличка данныхRATING PLATE | 4931496576товар | 1 | 4058546537135 | |
| 9 | 0030 | ВинтSCREW | 4931496577товар | 5 | 4058546537142 | |
| 10 | 0031 | КрышкаCOVER | 4931496578товар | 1 | 4058546537159 | |
| 11 | 0032 | Резиновый bumperRUBBER BUMPER | 4931496579товар | 8 | 4058546537166 | |
| 12 | 0033 | ПрокладкаGASKET | 4931496580товар | 1 | 4058546537173 | |
| 13 | 0034 | GlassGLASS | 4931496581товар | 1 | 4058546537180 | |
| 14 | 0035 | КронштейнBRACKET | 4931496582товар | 4 | 4058546537197 | |
| 15 | 0036 | КрышкаCOVER | 4931496583товар | 4 | 4058546537203 | |
| 16 | 0037 | ПрокладкаGASKET | 4931496584товар | 1 | 4058546537210 | |
| 17 | 0038 | КорпусHOUSING | 4931496585товар | 1 | 4058546537227 | |
| 18 | 0039 | BodyBODY | 4931496586товар | 1 | 4058546537234 | |
| 19 | 0040 | ВинтSCREW | 4931496587товар | 5 | 4058546537241 | |
| 20 | 0046 | ПрокладкаGASKET | 4931496590товар | 1 | 4058546537272 | |
| 21 | 0047 | ВинтSCREW | 4931496591товар | 1 | 4058546537289 | |
| 22 | 0055 | ВинтSCREW | 4931496593товар | 2 | 4058546537302 | |
| 23 | 0056 | КрышкаCOVER | 4931496594товар | 1 | 4058546537319 | |
| 24 | 0057 | Клипса / фиксаторCLIP | 4931496595товар | 2 | — | |
| 25 | 0062 | ClampCLAMP | 4931496361товар | 1 | 4058546534981 | |
| 26 | 0063 | КорпусHOUSING | 4931496596товар | 1 | 4058546537333 | |
| 27 | 0064 | ЭлектронныйELECTRONIC | 4931496597товар | 1 | 4058546537340 | |
| 28 | 0700 | КейсCARRYING CASE | 4931496598товар | 1 | 4058546537357 |
