Угловая дрель Milwaukee M18RC RADIO IN2 — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee M18RC RADIO IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18RC RADIO IN2Артикул инструмента: 4933446639Код схемы: 400044664013 позицийКатегория: Дрели и шуруповёрты

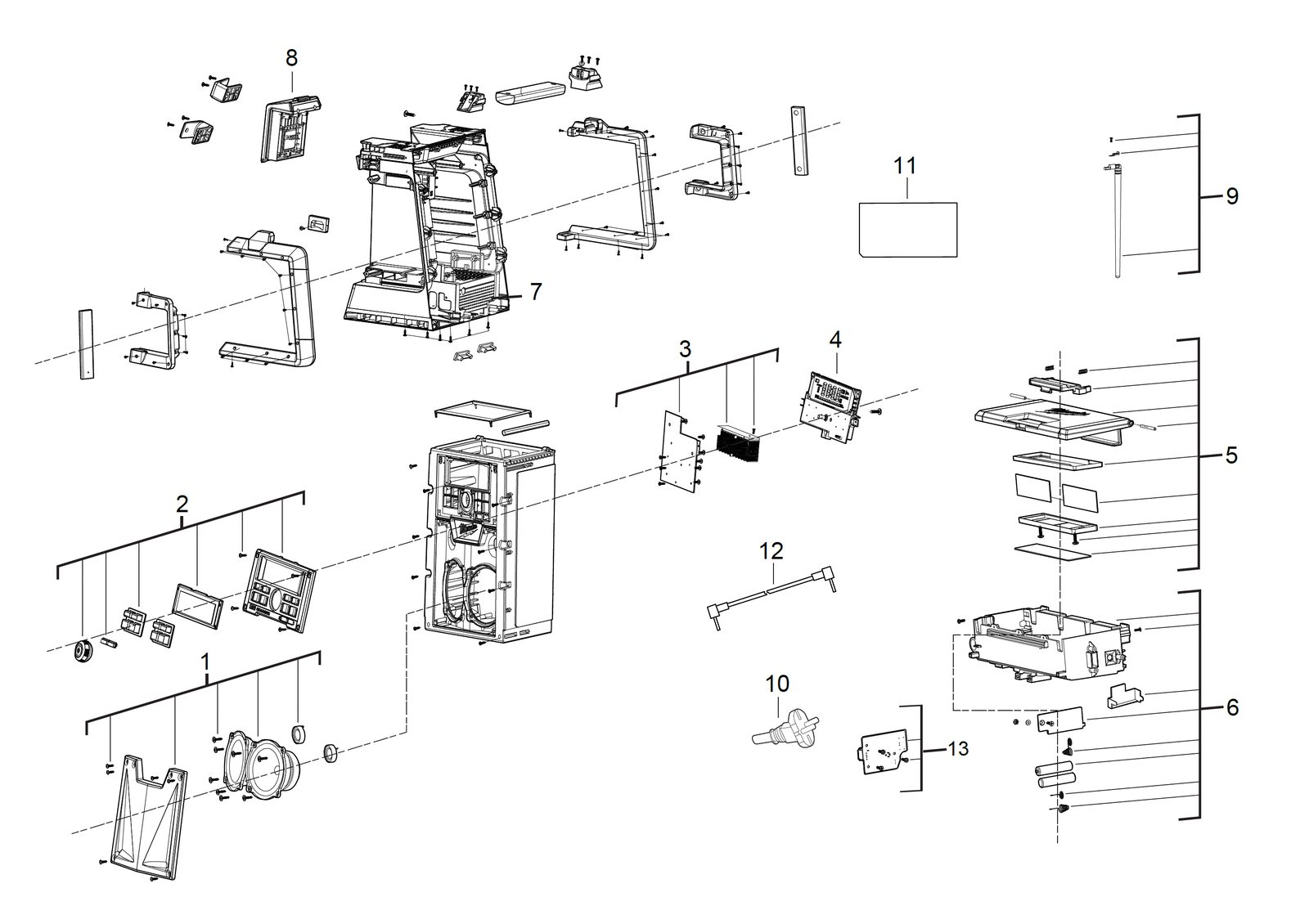

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | SpeakerSPEAKER | 4931447758товар | 1 | — | |
| 2 | 0002 | FrameFRAME | 4931447759товар | 1 | 4002395884742 | |
| 3 | 0003 | Electric elementELECTRIC ELEMENT | 4931447760товар | 1 | 4002395884759 | |
| 4 | 0004 | DisplayDisplay | 4931447761товар | 1 | 4002395884766 | |
| 5 | 0005 | Корпус колпачокHOUSING CAP | 4931447762товар | 1 | — | |
| 6 | 0006 | Корпус колпачокHOUSING CAP | 4931447763товар | 1 | — | |
| 7 | 0007 | Зарядное устройствоCHARGER | 4931447764товар | 1 | 4002395884797 | |
| 8 | 0008 | ClampCLAMP | 4931447765товар | 1 | — | |
| 9 | 0009 | AntennaANTENNA | 4931447766товар | 1 | 4002395885411 | |
| 10 | 0010 | Сетевой кабельCONNECTION CABLE | 4931447767товар | 1 | — | |
| 11 | 0011 | Шильдик / табличка данныхRATING PLATE | 4931447769товар | 1 | — | |
| 12 | 0012 | КабельCABLE | 4931447771товар | 1 | 4002395885466 | |
| 13 | 0013 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931454069товар | 1 | 4002395290246 |
