Угловая дрель Milwaukee M18RADDAB+G2-0 — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee M18RADDAB+G2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18RADDAB+G2-0Артикул инструмента: 4933492345Код схемы: 40004976369 позицийКатегория: Дрели и шуруповёрты

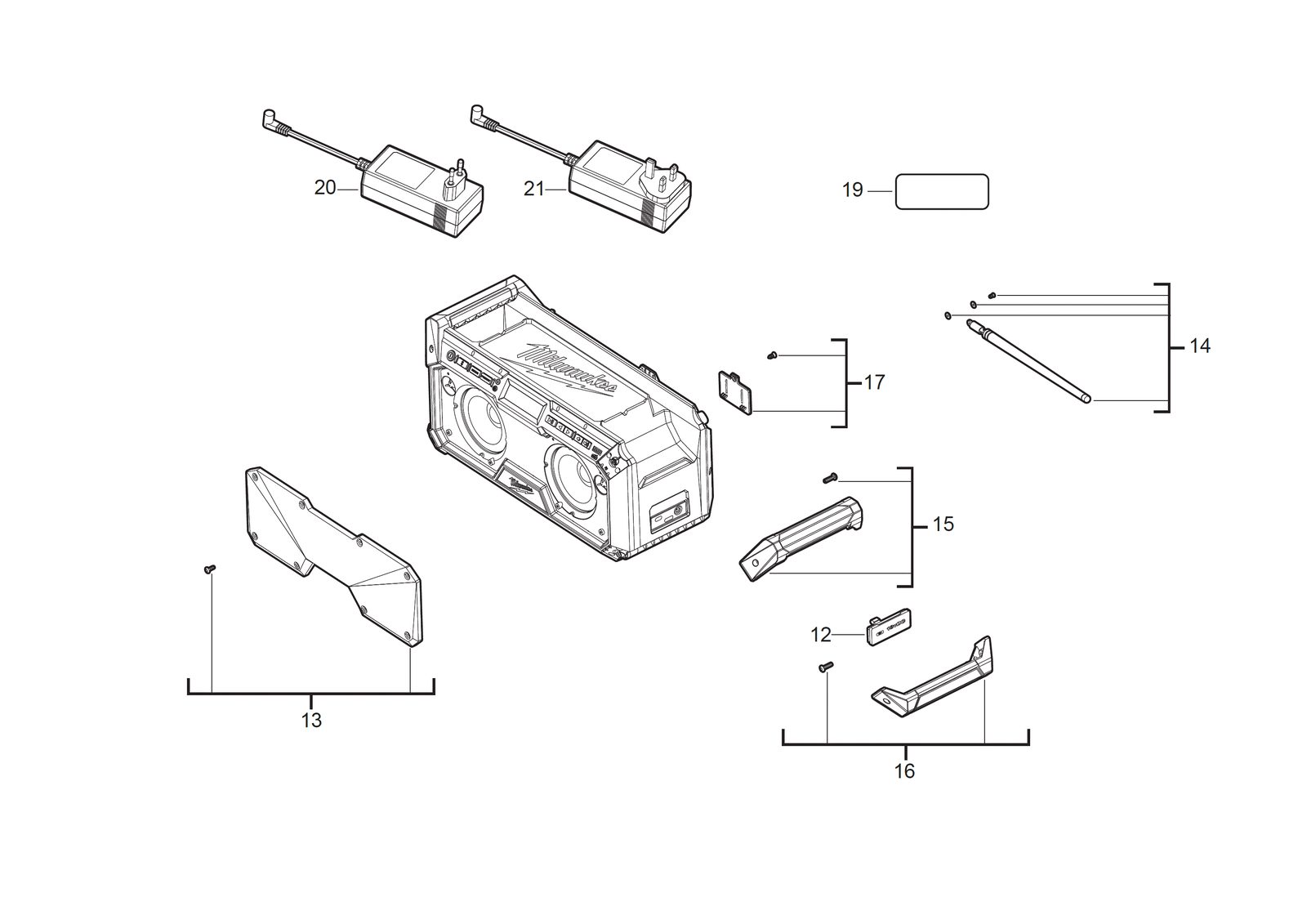

Схема инструмента
Таблица деталей — 9 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0012 | КрышкаCOVER | 4931495985товар | 1 | 4058546531225 | |
| 2 | 0013 | Dust protec. grilleDUST PROTEC. GRILLE | 4931495986товар | 1 | 4058546531232 | |
| 3 | 0014 | AntennaANTENNA | 4931495987товар | 1 | 4058546531249 | |
| 4 | 0015 | Комплект рукояткиHANDLE SET | 4931495988товар | 1 | 4058546531256 | |
| 5 | 0016 | Резиновый footRUBBER FOOT | 4931495989товар | 1 | 4058546531263 | |
| 6 | 0017 | КрышкаCOVER | 4931495990товар | 1 | 4058546531270 | |
| 7 | 0019 | Шильдик / табличка данныхRATING PLATE | 4931495991товар | 1 | 4058546531287 | |
| 8 | 0020 | ПереходникADAPTER | 4931495992товар | 1 | 4058546531294 | |
| 9 | 0021 | ПереходникADAPTER | 4931495993товар | 1 | 4058546531300 |
