Радио или аудиосистема Milwaukee M18PRCDAB+-0 UK — взрыв-схема
Сервисная страница: Радио или аудиосистема Milwaukee M18PRCDAB+-0 UK. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18PRCDAB+-0 UKАртикул инструмента: 4933472113Код схемы: 400047488916 позицийКатегория: Радио и аудио

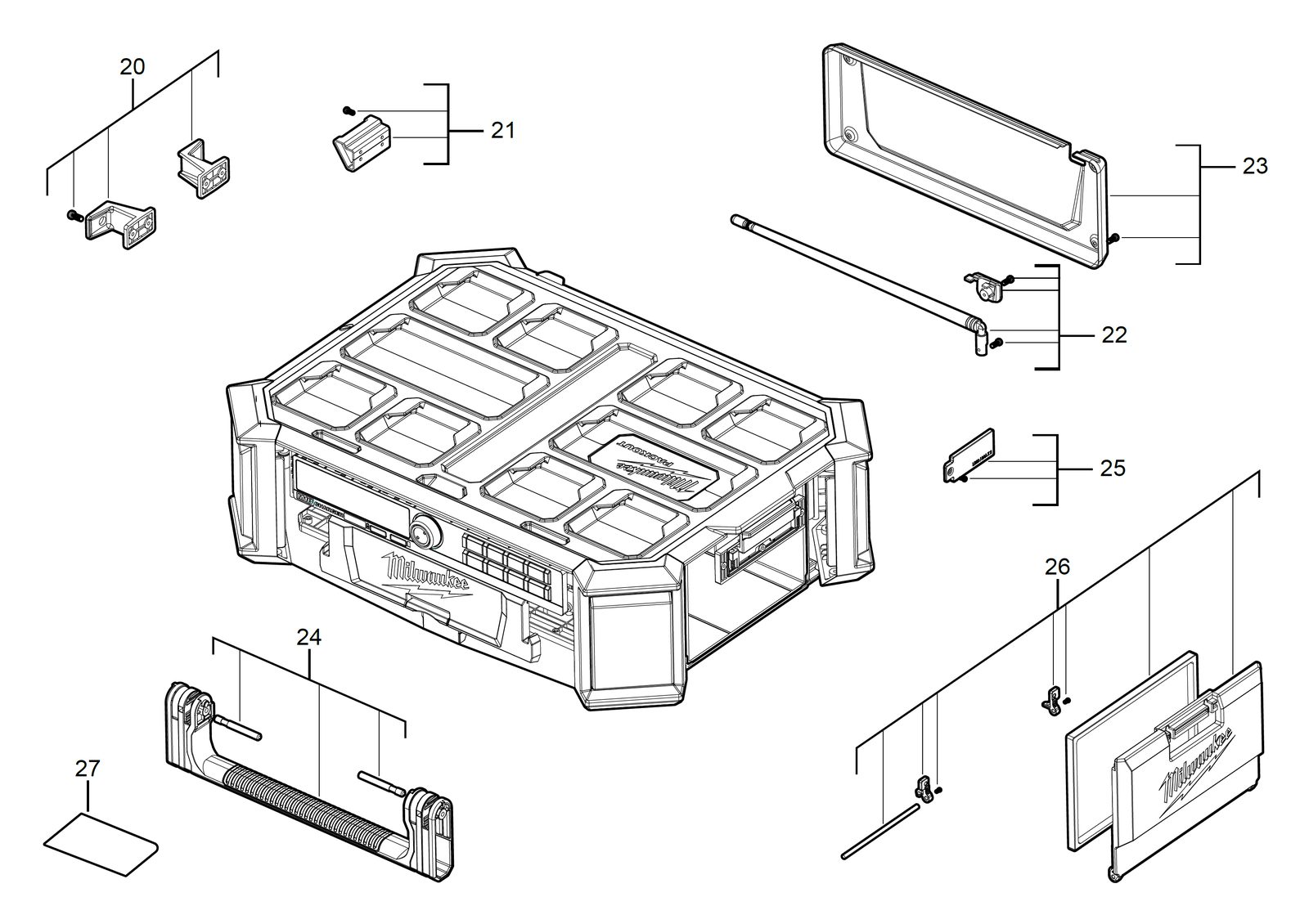

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0020 | ДержательHOLDER | 4931479003товар | 1 | 4058546365714 | |
| 2 | 0021 | ОпораSUPPORT | 4931479004товар | 1 | 4058546365721 | |
| 3 | 0022 | AntennaANTENNA | 4931479005товар | 1 | 4058546365738 | |
| 4 | 0023 | Защитный колпачокPROTECTIVE CAP | 4931479006товар | 1 | 4058546365745 | |
| 5 | 0024 | РукояткаHANDLE | 4931479007товар | 1 | 4058546365752 | |
| 6 | 0025 | КрышкаCOVER | 4931479008товар | 1 | 4058546365769 | |
| 7 | 0026 | КрышкаCOVER | 4931479009товар | 1 | 4058546365776 | |
| 8 | 0027 | Шильдик / табличка данныхRATING PLATE | 4931479011товар | 1 | — | |
| 9 | 0103 | ВинтSCREW | 4931511514товар | 9 | 4058546653705 | |
| 10 | 0104 | ВинтSCREW | 4931511515товар | 20 | 4058546653712 | |
| 11 | 0158 | КронштейнBRACKET | 4931511516товар | 1 | 4058546653729 | |
| 12 | 0159 | Felt шайбаFELT WASHER | 4931511517товар | 1 | 4058546653736 | |
| 13 | 0160 | SpeakerSPEAKER | 4931511518товар | 1 | 4058546653743 | |
| 14 | 0161 | ЭлектронныйELECTRONIC | 4931511519товар | 1 | 4058546653750 | |
| 15 | 0162 | Body корпус +switchBODY HOUSING +SWITCH | 4931511520товар | 1 | 4058546653767 | |
| 16 | 0163 | SpeakerSPEAKER | 4931511521товар | 1 | 4058546653774 |
