Аккумулятор или зарядное устройство Milwaukee M18POALC-0 — взрыв-схема
Сервисная страница: Аккумулятор или зарядное устройство Milwaukee M18POALC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18POALC-0Артикул инструмента: 4933479583Код схемы: 400048384918 позицийКатегория: Аккумуляторы и зарядные устройства

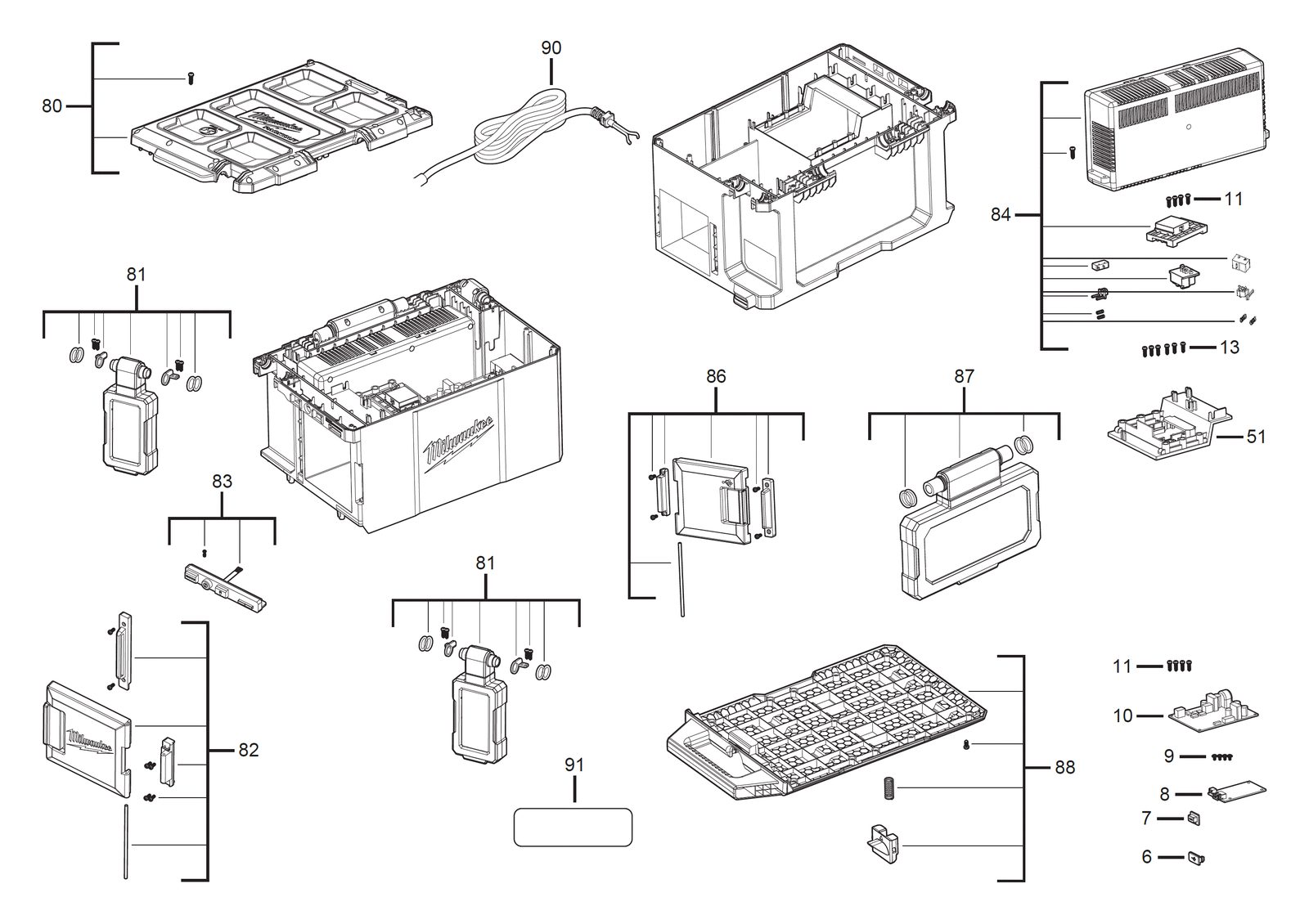

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | КрышкаCOVER | 4931473804товар | 1 | 4058546363727 | |
| 2 | 0007 | КнопкаBUTTON | 4931473805товар | 1 | 4058546363734 | |
| 3 | 0008 | ЭлектронныйELECTRONIC | 4931473806товар | 1 | 4058546363741 | |
| 4 | 0009 | ВинтSCREW | 4931473807товар | 4 | 4058546363758 | |
| 5 | 0010 | Электронный elementELECTRONIC ELEMENT | 4931473808товар | 1 | 4058546363765 | |
| 6 | 0011 | ВинтSCREW | 4931473809товар | 8 | 4058546363772 | |
| 7 | 0013 | ВинтSCREW | 4931473810товар | 6 | 4058546363789 | |
| 8 | 0051 | Terminal plugTERMINAL PLUG | 4931473811товар | 1 | 4058546363796 | |
| 9 | 0080 | LidLID | 4931473812товар | 1 | 4058546363802 | |
| 10 | 0081 | Service-kitSERVICE-KIT | 4931473813товар | 2 | 4058546363819 | |
| 11 | 0082 | Service-kitSERVICE-KIT | 4931473814товар | 1 | 4058546363826 | |
| 12 | 0083 | Сервисный комплектSERVICE KIT | 4931473815товар | 1 | 4058546363833 | |
| 13 | 0084 | Сервисный комплектSERVICE KIT | 4931473816товар | 1 | 4058546363840 | |
| 14 | 0086 | Service-kitSERVICE-KIT | 4931473817товар | 1 | 4058546363857 | |
| 15 | 0087 | Сервисный комплектSERVICE KIT | 4931473818товар | 1 | 4058546363864 | |
| 16 | 0088 | Service-kitSERVICE-KIT | 4931473819товар | 1 | 4058546363871 | |
| 17 | 0090 | Сетевой шнурPOWER CORD | 4931479618товар | 1 | 4058546393816 | |
| 18 | 0091 | Шильдик / табличка данныхRATING PLATE | 4931479619товар | 1 | 4058546393823 |
