Пила Milwaukee M18ONESX-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18ONESX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONESX-0Артикул инструмента: 4933451665Код схемы: 400045804545 позицийКатегория: Пилы, лобзики и инструмент для резки

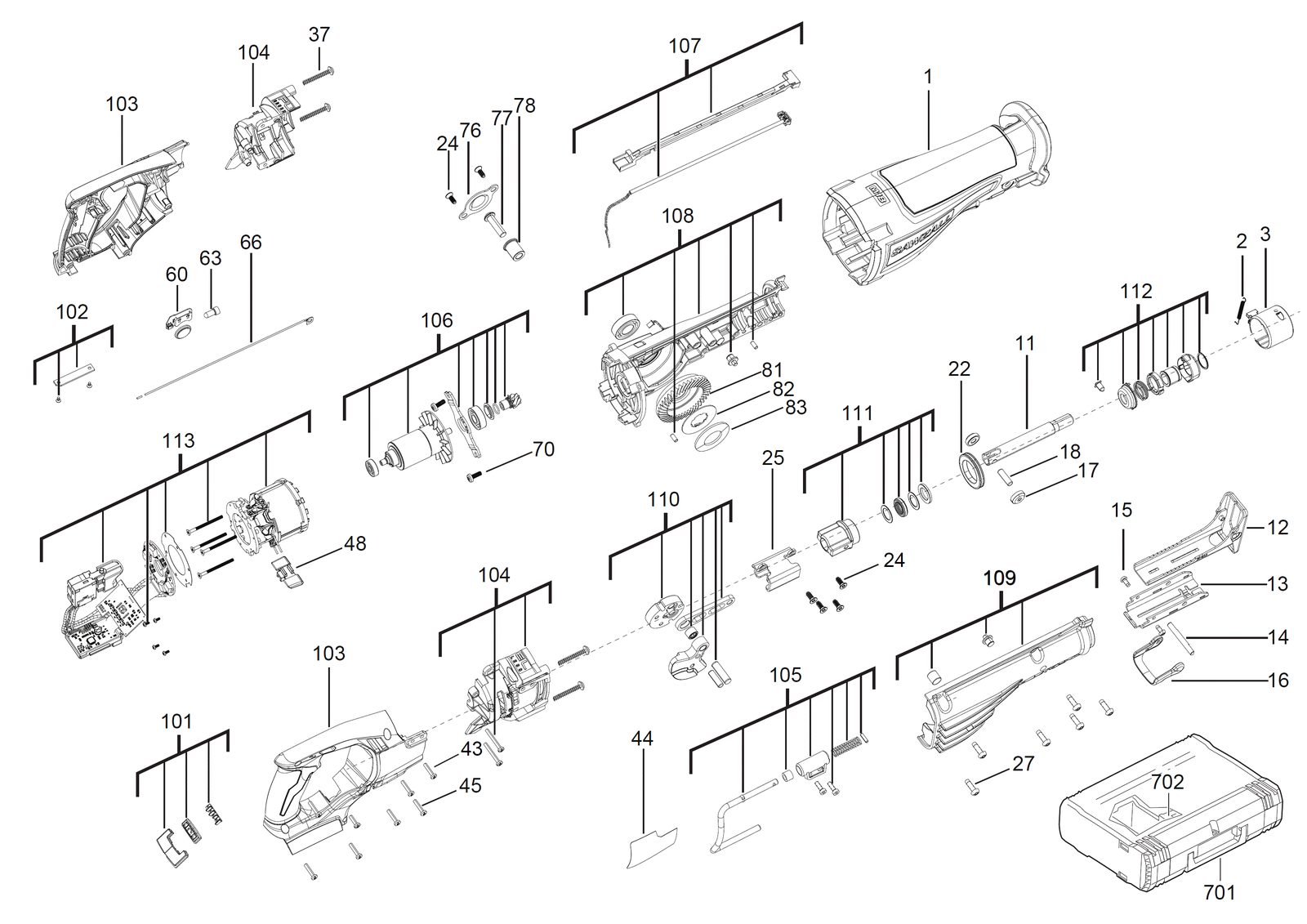

Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый footRUBBER FOOT | 4931436052товар | 1 | — | |
| 2 | 0002 | ПружинаSPRING | 4931436050товар | 1 | 4002395876334 | |
| 3 | 0003 | CamCAM | 4931436051товар | 1 | 4002395876341 | |
| 4 | 0011 | ШпиндельSPINDLE | 4931436023товар | 1 | 4002395877676 | |
| 5 | 0012 | Distance держательDISTANCE HOLDER | 4931473791товар | 1 | 4058546363598 | |
| 6 | 0013 | ДержательHOLDER | 4931436026товар | 1 | 4002395878307 | |
| 7 | 0014 | ШтифтPIN | 44601635товар | 1 | 4058546073930 | |
| 8 | 0015 | ВинтSCREW | 06827253товар | 2 | 4058546068950 | |
| 9 | 0016 | Lock bottonLOCK BOTTON | 4931436027товар | 1 | 4002395878314 | |
| 10 | 0017 | RollROLL | 4931436024товар | 2 | 4002395877683 | |
| 11 | 0018 | Balance weightBALANCE WEIGHT | 4931436025товар | 2 | 4002395877690 | |
| 12 | 0022 | УплотнениеSEAL | 4931436021товар | 1 | 4002395877652 | |
| 13 | 0024 | ВинтSCREW | 4931453200товар | 6 | 4002395151561 | |
| 14 | 0025 | StampSTAMP | 4931436028товар | 1 | 4002395878321 | |
| 15 | 0027 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 16 | 0037 | ВинтSCREW | 4931436564товар | 4 | 4002395257614 | |
| 17 | 0043 | ВинтSCREW | 06827261товар | 7 | 4058546068967 | |
| 18 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931454145товар | 1 | 4002395284993 | |
| 19 | 0045 | ВинтSCREW | 4931454146товар | 1 | 4002395285600 | |
| 20 | 0048 | Lock bottonLOCK BOTTON | 4931436053товар | 1 | — | |
| 21 | 0060 | Contact кейсCONTACT CASE | 4931479742товар | 1 | 4058546395056 | |
| 22 | 0063 | Разъём / соединительCONNECTOR | 4931453770товар | 1 | 4002395142378 | |
| 23 | 0066 | WireWIRE | 4931454147товар | 1 | — | |
| 24 | 0070 | ВинтSCREW | 4931436635товар | 2 | 4002395258017 | |
| 25 | 0076 | ПластинаPLATE | 4931436036товар | 1 | 4002395878390 | |
| 26 | 0077 | ВинтSCREW | 4931436035товар | 1 | 4002395878383 | |
| 27 | 0078 | Distance держательDISTANCE HOLDER | 4931436034товар | 1 | 4002395172177 | |
| 28 | 0081 | Пара конических шестерёнBEVEL GEAR PAIR | 4931453356товар | 1 | 4002395162536 | |
| 29 | 0082 | ПластинаPLATE | 4931436030товар | 1 | 4002395878345 | |
| 30 | 0083 | ПружинаSPRING | 4931436031товар | 1 | 4002395878352 | |
| 31 | 0101 | РычагLEVER | 4931454148товар | 1 | 4002395285624 | |
| 32 | 0102 | КрышкаCOVER | 4931454149товар | 1 | 4002395285631 | |
| 33 | 0103 | Пара рукоятка shellsPAIR HANDLE SHELLS | 4931454150товар | 1 | 4002395285648 | |
| 34 | 0104 | Комплект корпуса в сбореHOUSING SET ASSY | 4931436047товар | 1 | 4002395876303 | |
| 35 | 0105 | КрюкHOOK | 4931436040товар | 1 | — | |
| 36 | 0106 | Ротор / якорьARMATURE | 4931453358товар | 1 | — | |
| 37 | 0107 | LampLAMP | 4931436048товар | 1 | 4002395876310 | |
| 38 | 0108 | Шестерня редуктор insul.leftGEAR BOX INSUL.LEFT | 4931436044товар | 1 | 4002395875672 | |
| 39 | 0109 | Шестерня редуктор insu.rightGEAR BOX INSU.RIGHT | 4931436045товар | 1 | 4002395875689 | |
| 40 | 0110 | Crank в сбореCRANK ASSEMBLY | 4931436046товар | 1 | 4002395875696 | |
| 41 | 0111 | BushBUSH | 4931453359товар | 1 | 4002395162567 | |
| 42 | 0112 | AcceptanceACCEPTANCE | 4931436647товар | 1 | 4002395258734 | |
| 43 | 0113 | Электронный elementELECTRONIC ELEMENT | 4931454151товар | 1 | — | |
| 44 | 0701 | КейсCARRYING CASE | 4932453386товар | 1 | 4002395143634 | |
| 45 | 0702 | ВставкаINSERT | 4931454153товар | 1 | — |
