Осветительный прибор Milwaukee M18ONESLSP-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18ONESLSP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONESLSP-0Артикул инструмента: 4933459155Код схемы: 400045869232 позицииКатегория: Осветительные приборы

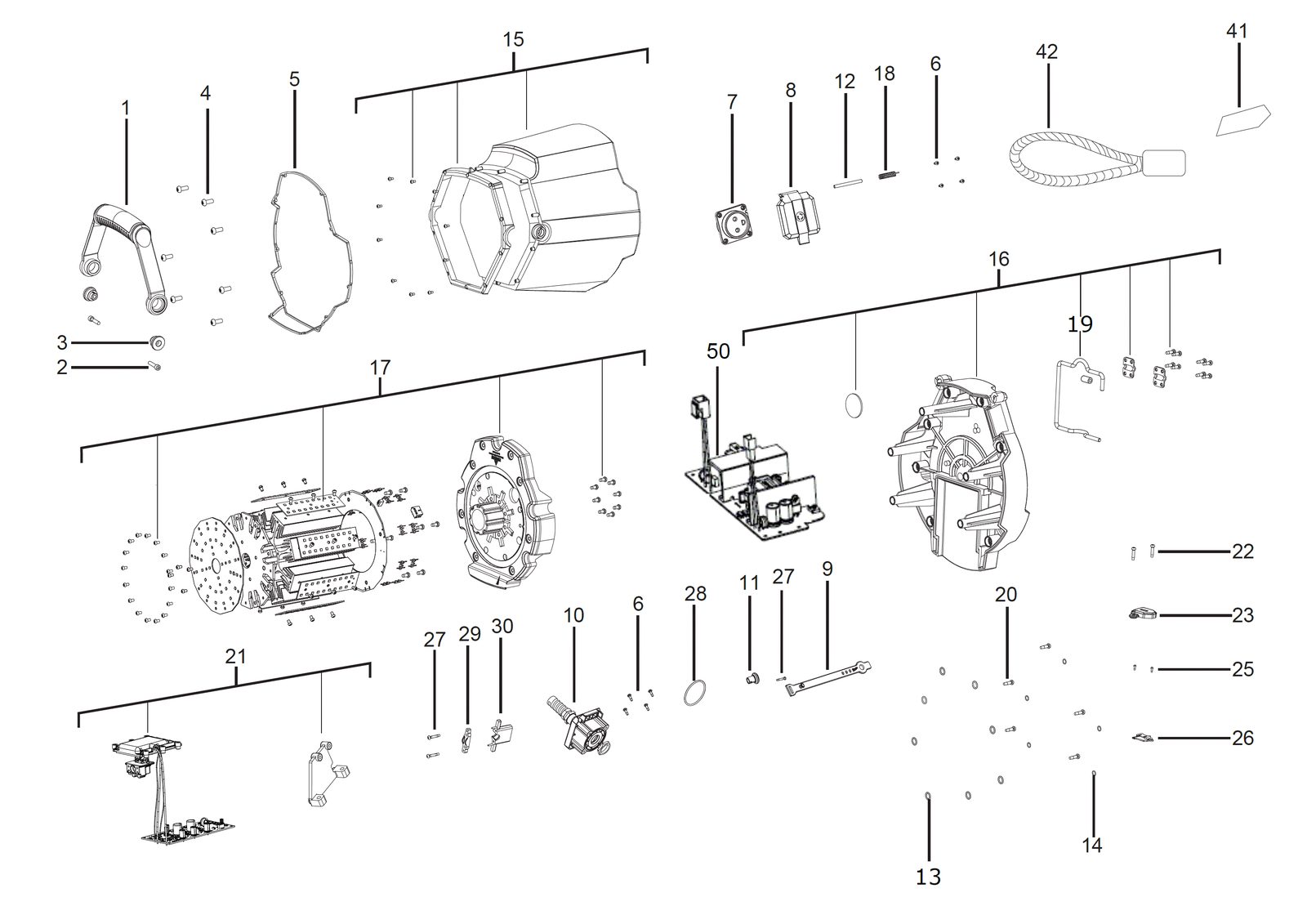

Схема инструмента
Таблица деталей — 32 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE | 4931454899товар | 1 | 4058546020736 | |
| 2 | 0002 | ВинтSCREW | 4931454900товар | 2 | 4058546020743 | |
| 3 | 0003 | BushBUSH | 4931454901товар | 2 | 4058546020750 | |
| 4 | 0004 | ВинтSCREW | 660024045товар | 6 | 4002395903689 | |
| 5 | 0005 | Уплотнение кольцоSEAL RING | 4931454902товар | 1 | 4058546020767 | |
| 6 | 0006 | ВинтSCREW | 4931461472товар | 8 | 4058546037055 | |
| 7 | 0007 | Wall socketWALL SOCKET | 4931461497товар | 1 | 4058546037307 | |
| 8 | 0008 | КрышкаCOVER | 4931461474товар | 1 | 4058546037079 | |
| 9 | 0009 | StrapSTRAP | 4931461475товар | 1 | 4058546037086 | |
| 10 | 0010 | Сетевой шнурPOWER CORD | 4931461492товар | 1 | 4058546037253 | |
| 11 | 0011 | StopperSTOPPER | 4931461477товар | 1 | 4058546037109 | |
| 12 | 0012 | ШтифтPIN | 4931461478товар | 1 | 4058546037116 | |
| 13 | 0013 | Уплотнительное кольцоO-RING | 4931454909товар | 8 | — | |
| 14 | 0014 | Уплотнительное кольцоO-RING | 4931454910товар | 5 | 4058546020842 | |
| 15 | 0015 | Lamp корпусLAMP HOUSING | 4931454911товар | 1 | — | |
| 16 | 0016 | КрышкаCOVER | 4931461479товар | 1 | 4058546037123 | |
| 17 | 0017 | IlluminantILLUMINANT | 4931461480товар | 1 | 4058546037130 | |
| 18 | 0018 | ПружинаSPRING | 4931461481товар | 1 | 4058546037147 | |
| 19 | 0019 | КрюкHOOK | 4931461482товар | 1 | 4058546037154 | |
| 20 | 0020 | ВинтSCREW | 4931454916товар | 5 | — | |
| 21 | 0021 | ЭлектронныйELECTRONIC | 4931461483товар | 1 | 4058546037161 | |
| 22 | 0022 | ВинтSCREW | 4931461357товар | 2 | 4058546035297 | |
| 23 | 0023 | КрышкаCOVER | 4931461484товар | 1 | 4058546037178 | |
| 24 | 0025 | ВинтSCREW | 4931461485товар | 2 | 4058546037185 | |
| 25 | 0026 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931461486товар | 1 | 4058546037192 | |
| 26 | 0027 | ВинтSCREW | 4931453227товар | 3 | 4002395153206 | |
| 27 | 0028 | Уплотнительное кольцоO-RING | 4931461487товар | 1 | 4058546037208 | |
| 28 | 0029 | Retaining пластинаRETAINING PLATE | 4931461488товар | 1 | 4058546037215 | |
| 29 | 0030 | Holding bracketHOLDING BRACKET | 4931461489товар | 1 | 4058546037222 | |
| 30 | 0041 | Шильдик / табличка данныхRATING PLATE | 4931461498товар | 1 | 4058546037314 | |
| 31 | 0042 | Wire strapWIRE STRAP | 4931454920товар | 1 | — | |
| 32 | 0050 | ЭлектронныйELECTRONIC | 4931479002товар | 1 | 4058546365707 |
