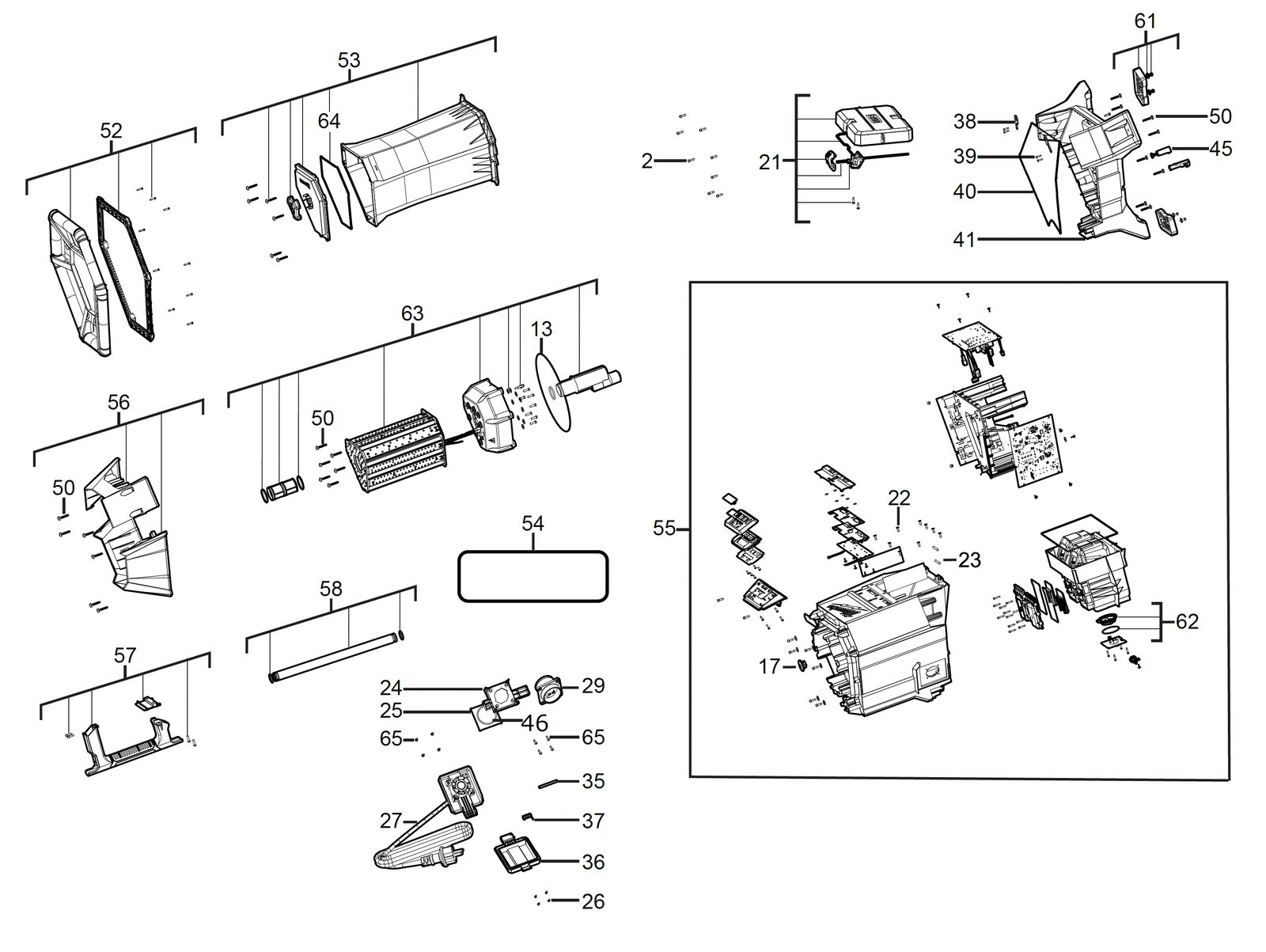

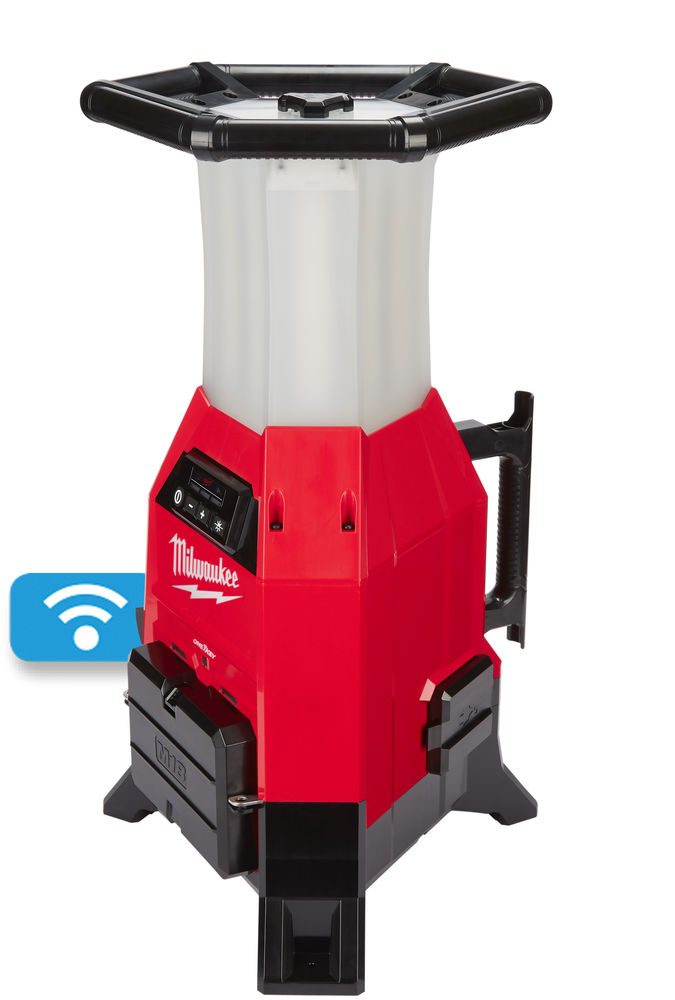

Осветительный прибор Milwaukee M18ONESLDP-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18ONESLDP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONESLDP-0Артикул инструмента: 4933459160Код схемы: 400045890833 позицииКатегория: Осветительные приборы
Таблица деталей — 33 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 660024045товар | 25 | 4002395903689 | |
| 2 | 0013 | Резиновый footRUBBER FOOT | 4931465060товар | 1 | 4058546231606 | |
| 3 | 0017 | УплотнениеSEAL | 4931465061товар | 1 | 4058546231613 | |
| 4 | 0021 | Battery колпачокBATTERY CAP | 4931465062товар | 1 | 4058546231620 | |
| 5 | 0022 | ВинтSCREW | 4931465063товар | 9 | 4058546231637 | |
| 6 | 0023 | БолтBOLT | 4931465064товар | 2 | 4058546231644 | |
| 7 | 0024 | ВставкаINSERT | 4931465082товар | 1 | 4058546231828 | |
| 8 | 0025 | УплотнениеSEAL | 4931465083товар | 1 | 4058546231835 | |
| 9 | 0026 | ВинтSCREW | 660570005товар | 4 | 4002395827329 | |
| 10 | 0027 | Сетевой шнурPOWER CORD | 4931465088товар | 1 | 4058546231880 | |
| 11 | 0029 | Plug socketPLUG SOCKET | 4931465095товар | 1 | 4058546231958 | |
| 12 | 0035 | БолтBOLT | 4931465084товар | 1 | 4058546231842 | |
| 13 | 0036 | Крышка lidCOVER LID | 4931465085товар | 1 | 4058546231859 | |
| 14 | 0037 | ПружинаSPRING | 4931465086товар | 1 | 4058546231866 | |
| 15 | 0038 | Крышка frameCOVER FRAME | 4931465066товар | 2 | 4058546231668 | |
| 16 | 0039 | ВинтSCREW | 4931436686товар | 4 | 4002395258260 | |
| 17 | 0040 | УплотнениеSEAL | 4931465067товар | 1 | 4058546231675 | |
| 18 | 0041 | Корпус bottomHOUSING BOTTOM | 4931465068товар | 1 | 4058546231682 | |
| 19 | 0045 | ВинтSCREW | 4931465069товар | 2 | 4058546231699 | |
| 20 | 0046 | УплотнениеSEAL | 4931465087товар | 1 | 4058546231873 | |
| 21 | 0050 | ВинтSCREW | 4931465097товар | 20 | 4058546231972 | |
| 22 | 0052 | РукояткаHANDLE | 4931465070товар | 1 | 4058546231705 | |
| 23 | 0053 | КорпусHOUSING | 4931465071товар | 1 | 4058546231712 | |
| 24 | 0054 | Шильдик / табличка данныхRATING PLATE | 4931465096товар | 1 | 4058546231965 | |
| 25 | 0055 | ЭлектронныйELECTRONIC | 4931465073товар | 1 | 4058546231736 | |
| 26 | 0056 | BodyBODY | 4931465074товар | 1 | 4058546231743 | |
| 27 | 0057 | РукояткаHANDLE | 4931465075товар | 1 | 4058546231750 | |
| 28 | 0058 | ТрубкаTUBE | 4931465076товар | 1 | 4058546231767 | |
| 29 | 0061 | Резиновый пластинаRUBBER PLATE | 4931465077товар | 1 | 4058546231774 | |
| 30 | 0062 | КрышкаCOVER | 4931465078товар | 1 | 4058546231781 | |
| 31 | 0063 | LampLAMP | 4931465079товар | 1 | 4058546231798 | |
| 32 | 0064 | УплотнениеSEAL | 4931465080товар | 1 | 4058546231804 | |
| 33 | 0065 | ВинтSCREW | 4931461472товар | 8 | 4058546037055 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
