Осветительный прибор Milwaukee M18ONERSAL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18ONERSAL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONERSAL-0Артикул инструмента: 4933459431Код схемы: 400045887532 позицииКатегория: Осветительные приборы

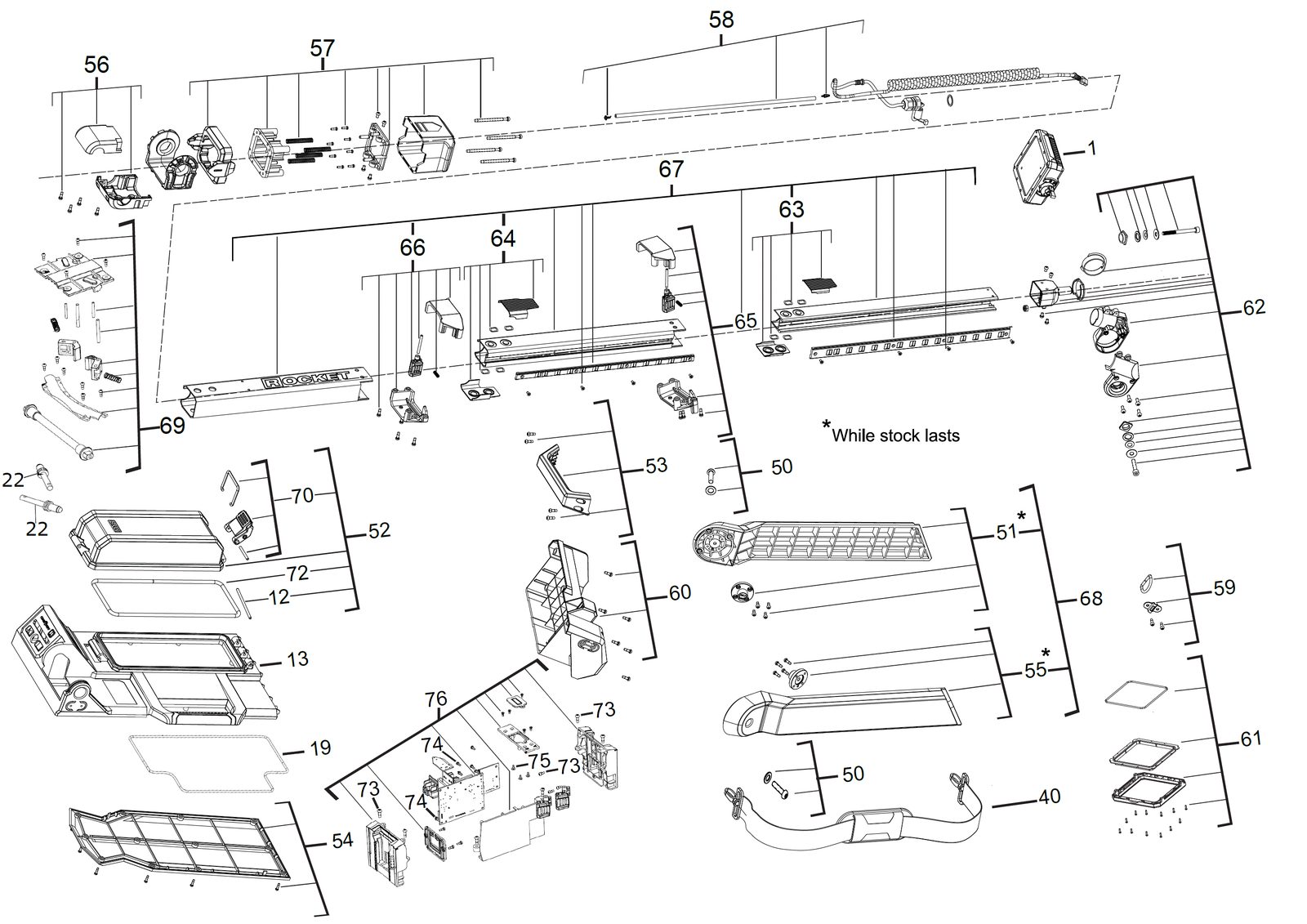

Схема инструмента
Таблица деталей — 32 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | LampLAMP | 4931507977товар | 1 | 4058546626396 | |
| 2 | 0012 | ВалSHAFT | 4931507978товар | 1 | 4058546626402 | |
| 3 | 0013 | КорпусHOUSING | 4931507979товар | 1 | 4058546626419 | |
| 4 | 0019 | УплотнениеSEAL | 4931507980товар | 1 | 4058546626426 | |
| 5 | 0022 | Фиксирующий штифтLOCKING PIN | 4931496306товар | 2 | 4058546534431 | |
| 6 | 0040 | StrapSTRAP | 4931461804товар | 1 | 4058546040376 | |
| 7 | 0050 | ВинтSCREW | 4931461805товар | 1 | 4058546040383 | |
| 8 | 0051 | FootFOOT | 4931461806товар | 1 | — | |
| 9 | 0052 | КрышкаCOVER | 4931461807товар | 1 | 4058546040406 | |
| 10 | 0053 | РукояткаHANDLE | 4931461808товар | 1 | 4058546040413 | |
| 11 | 0054 | ПластинаPLATE | 4931461809товар | 1 | 4058546040420 | |
| 12 | 0055 | FootFOOT | 4931461810товар | 1 | — | |
| 13 | 0056 | КрышкаCOVER | 4931461811товар | 1 | 4058546040444 | |
| 14 | 0057 | ClampCLAMP | 4931461812товар | 1 | 4058546040451 | |
| 15 | 0058 | Guide barGUIDE BAR | 4931461813товар | 1 | 4058546040468 | |
| 16 | 0059 | Holding deviceHOLDING DEVICE | 4931461814товар | 1 | 4058546040475 | |
| 17 | 0060 | КорпусHOUSING | 4931461815товар | 1 | 4058546040482 | |
| 18 | 0061 | ЛинзаLENS | 4931461816товар | 1 | 4058546040499 | |
| 19 | 0062 | КрышкаCOVER | 4931461817товар | 1 | 4058546040505 | |
| 20 | 0063 | Fastening partsFASTENING PARTS | 4931461818товар | 1 | 4058546040512 | |
| 21 | 0064 | Fastening partsFASTENING PARTS | 4931461819товар | 1 | 4058546040529 | |
| 22 | 0065 | Fastening partsFASTENING PARTS | 4931461820товар | 1 | 4058546040536 | |
| 23 | 0066 | Fastening partsFASTENING PARTS | 4931461821товар | 1 | 4058546040543 | |
| 24 | 0067 | Sleeve guideSLEEVE GUIDE | 4931461822товар | 1 | 4058546040550 | |
| 25 | 0068 | FootFOOT | 4931495824товар | 1 | 4058546494926 | |
| 26 | 0069 | В сборе комплектASSEMBLY KIT | 4931506086товар | 1 | 4058546554002 | |
| 27 | 0070 | Service-kitSERVICE-KIT | 4931507981товар | 1 | 4058546626433 | |
| 28 | 0072 | УплотнениеSEAL | 4931507982товар | 1 | 4058546626440 | |
| 29 | 0073 | ВинтSCREW | 4931447515товар | 6 | 4002395880539 | |
| 30 | 0074 | ВинтSCREW | 4931431788товар | 10 | 4002395895717 | |
| 31 | 0075 | ВинтSCREW | 4931436794товар | 3 | 4002395181131 | |
| 32 | 0076 | ЭлектронныйELECTRONIC | 4931507983товар | 1 | 4058546626457 |
