Гайковёрт Milwaukee M18ONEIWF12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEIWF12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEIWF12-0Артикул инструмента: 4933451153Код схемы: 400045274032 позицииКатегория: Гайковёрты и импульсный инструмент

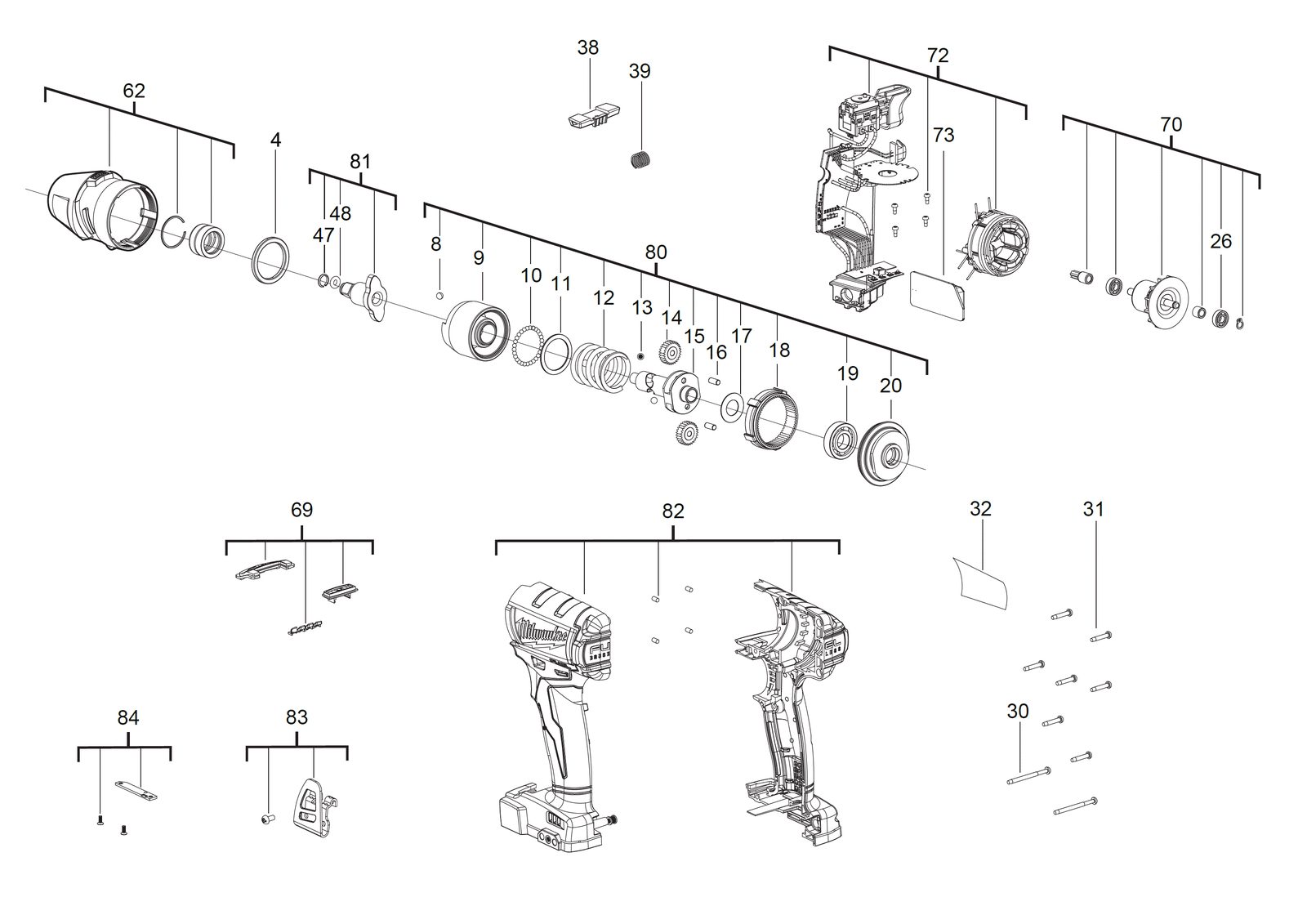

Схема инструмента
Таблица деталей — 32 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 2 | 0008 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 3 | 0009 | Ударный болтIMPACT BOLT | 4931453273товар | 1 | 4002395158645 | |
| 4 | 0010 | ШарикBALL | 4931440309товар | 29 | 4002395892013 | |
| 5 | 0011 | ШайбаWASHER | 4931452049товар | 1 | 4002395180141 | |
| 6 | 0012 | ПружинаSPRING | 4931435742товар | 1 | 4002395864799 | |
| 7 | 0013 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 8 | 0014 | ШестерняGEAR | 4931454799товар | 2 | 4058546014162 | |
| 9 | 0015 | ВалSHAFT | 4931453274товар | 1 | 4002395158652 | |
| 10 | 0016 | Cylinder штифтCYLINDER PIN | 4931435378товар | 2 | 4002395889341 | |
| 11 | 0017 | ШайбаWASHER | 4931435379товар | 1 | 4002395889358 | |
| 12 | 0018 | Worm шестерня wheelWORM GEAR WHEEL | 4931453242товар | 1 | 4002395153954 | |
| 13 | 0019 | Шариковый подшипникBALL BEARING | 4931436062товар | 1 | 4002395877058 | |
| 14 | 0020 | Крышка редуктораGEAR BOX COVER | 4931453275товар | 1 | 4002395158669 | |
| 15 | 0026 | Шариковый подшипникBALL BEARING | 4931453276товар | 1 | 4002395158676 | |
| 16 | 0030 | ВинтSCREW | 4931453244товар | 2 | 4002395153978 | |
| 17 | 0031 | ВинтSCREW | 4931453227товар | 7 | 4002395153206 | |
| 18 | 0032 | Шильдик / табличка данныхRATING PLATE | 4931453443товар | 1 | 4002395147960 | |
| 19 | 0038 | ВыключательSWITCH | 4931453243товар | 1 | 4002395153961 | |
| 20 | 0039 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 21 | 0047 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 22 | 0048 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 23 | 0062 | РедукторGEAR BOX | 4931453280товар | 1 | 4002395159314 | |
| 24 | 0069 | КрышкаCOVER | 4931456377товар | 1 | 4002395172740 | |
| 25 | 0070 | Ротор в сбореARMATURE ASSEMBLY | 4931453282товар | 1 | 4002395159338 | |
| 26 | 0072 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931496564товар | 1 | 4058546537012 | |
| 27 | 0073 | Contact кейсCONTACT CASE | 4931479742товар | 1 | 4058546395056 | |
| 28 | 0080 | Комплект шестерёнGEAR KIT | 4931453284товар | 1 | 4002395159352 | |
| 29 | 0081 | Ударный болтIMPACT BOLT | 4931453290товар | 1 | 4002395160013 | |
| 30 | 0082 | КорпусHOUSING | 4931453445товар | 1 | 4002395147984 | |
| 31 | 0083 | ДержательHOLDER | 4931453252товар | 1 | 4002395157556 | |
| 32 | 0084 | КорпусHOUSING | 4931456378товар | 1 | 4002395172757 |
