Гайковёрт Milwaukee M18ONEID2-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEID2-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEID2-0XАртикул инструмента: 4933464090Код схемы: 400048126739 позицийКатегория: Гайковёрты и импульсный инструмент

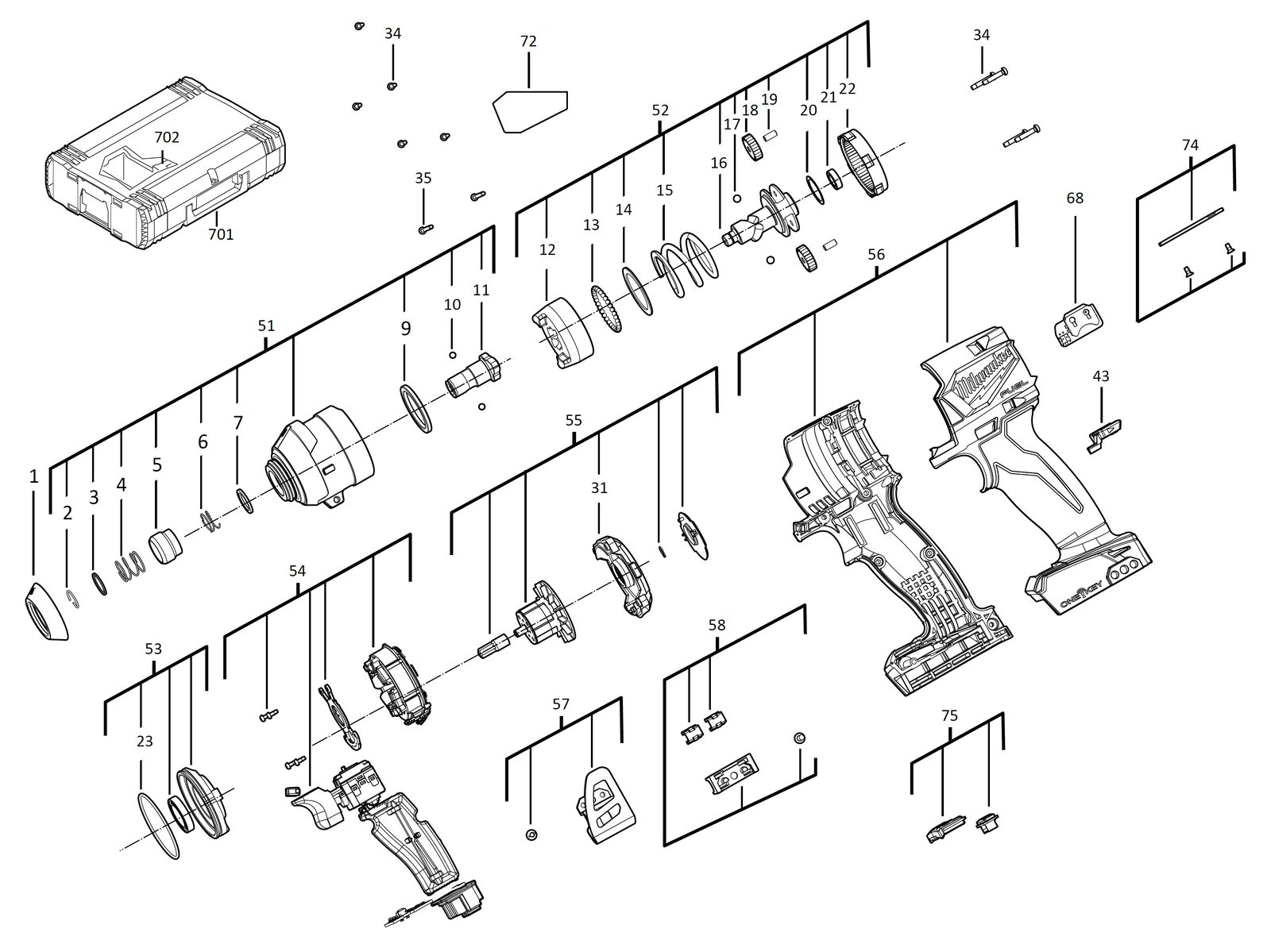

Схема инструмента
Таблица деталей — 39 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931465809товар | 1 | 4058546239091 | |
| 2 | 0002 | Стопорное кольцоHOLDING RING | 4931436098товар | 1 | 4002395879908 | |
| 3 | 0003 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 4 | 0004 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 5 | 0005 | ВтулкаSLEEVE | 4931453234товар | 1 | 4002395153275 | |
| 6 | 0006 | ПружинаSPRING | 4931480465товар | 1 | 4058546424800 | |
| 7 | 0007 | ШайбаWASHER | 4931465810товар | 1 | 4058546239107 | |
| 8 | 0009 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 9 | 0010 | ШарикBALL | 4931453236товар | 2 | 4002395153299 | |
| 10 | 0011 | Наковальня / приводной валANVIL | 4931480466товар | 1 | 4058546424817 | |
| 11 | 0012 | Percussion bodyPERCUSSION BODY | 4931465812товар | 1 | — | |
| 12 | 0013 | ШарикBALL | 4931465813товар | 33 | 4058546239138 | |
| 13 | 0014 | ШайбаWASHER | 4931465814товар | 1 | 4058546239145 | |
| 14 | 0015 | ПружинаSPRING | 4931465815товар | 1 | 4058546239152 | |
| 15 | 0016 | Cam валCAM SHAFT | 4931465816товар | 1 | — | |
| 16 | 0017 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 17 | 0018 | Planet шестерняPLANET GEAR | 4931465817товар | 2 | 4058546239176 | |
| 18 | 0019 | ШтифтPIN | 4931465818товар | 2 | 4058546239183 | |
| 19 | 0020 | ШайбаWASHER | 4931452053товар | 1 | 4002395180189 | |
| 20 | 0021 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 21 | 0022 | Intern.geared wheelINTERN.GEARED WHEEL | 4931465820товар | 1 | 4058546239206 | |
| 22 | 0023 | Уплотнительное кольцоO-RING | 4931465821товар | 1 | 4058546239213 | |
| 23 | 0031 | Корпус колпачокHOUSING CAP | 4931465822товар | 1 | 4058546239220 | |
| 24 | 0034 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 25 | 0035 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 26 | 0043 | SliderSLIDER | 4931465823товар | 1 | 4058546239237 | |
| 27 | 0051 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480468товар | 1 | 4058546424831 | |
| 28 | 0052 | РедукторGEAR BOX | 4931465826товар | 1 | — | |
| 29 | 0053 | КолпачокCAP | 4931465827товар | 1 | 4058546239275 | |
| 30 | 0054 | ЭлектронныйELECTRONIC | 4931465835товар | 1 | 4058546239350 | |
| 31 | 0055 | Ротор / якорьARMATURE | 4931465829товар | 1 | 4058546239299 | |
| 32 | 0056 | КорпусHOUSING | 4931465836товар | 1 | 4058546239367 | |
| 33 | 0057 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 34 | 0058 | Bit держательBIT HOLDER | 4931465832товар | 1 | 4058546239329 | |
| 35 | 0068 | Электронный elementELECTRONIC ELEMENT | 4931466275товар | 1 | 4058546274924 | |
| 36 | 0072 | Шильдик / табличка данныхRATING PLATE | 4931480470товар | 1 | 4058546424855 | |
| 37 | 0074 | КорпусHOUSING | 4931456378товар | 1 | 4002395172757 | |
| 38 | 0075 | ВыключательSWITCH | 4931465839товар | 1 | 4058546239398 | |
| 39 | 0702 | ВставкаINSERT | 4931465834товар | 1 | 4058546239343 |
