Дрель-шуруповёрт Milwaukee M18ONEID-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18ONEID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEID-0Артикул инструмента: 4933451151Код схемы: 400045273341 позицияКатегория: Дрели и шуруповёрты

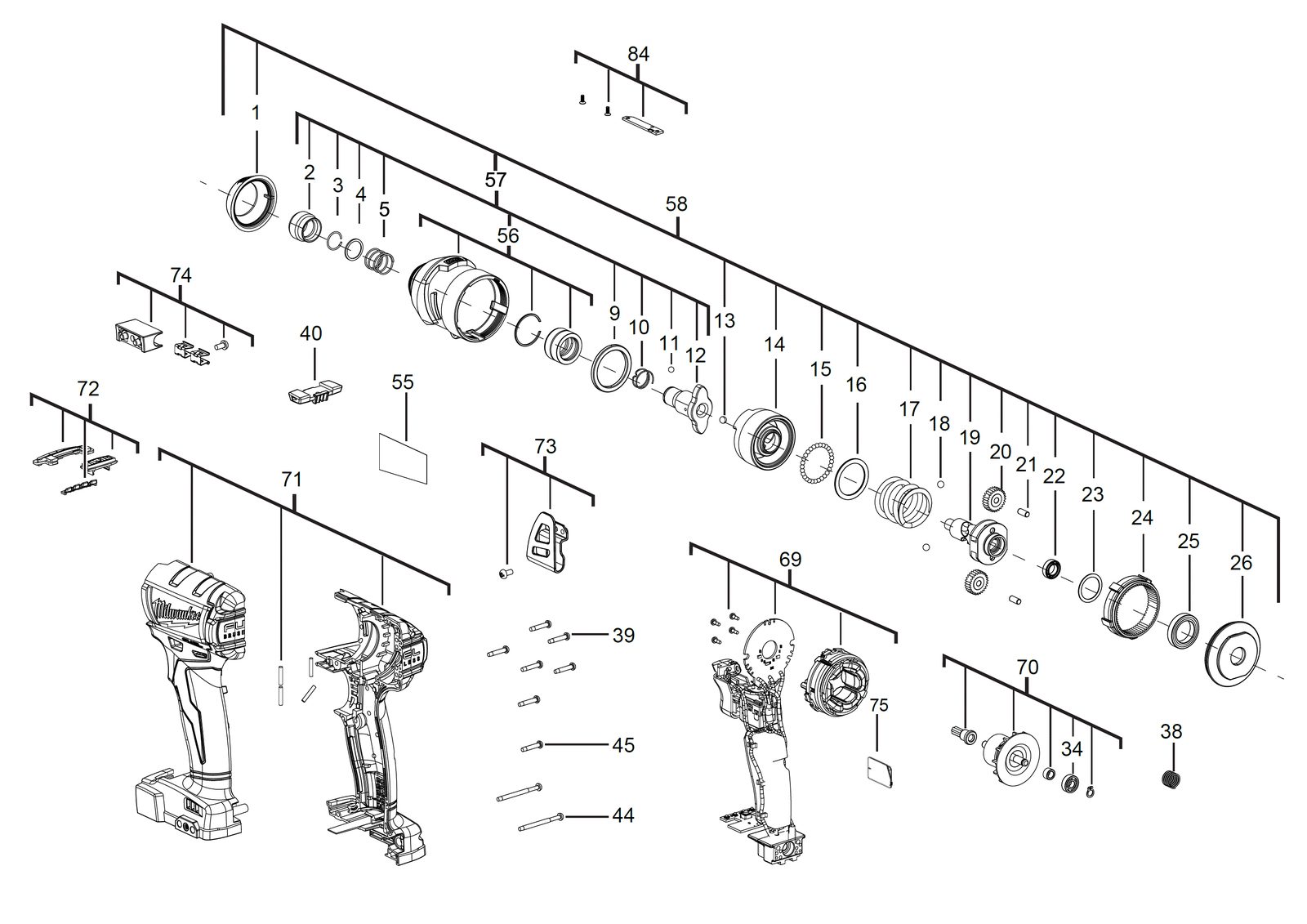

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931453233товар | 1 | 4002395153268 | |
| 2 | 0002 | ВтулкаSLEEVE | 4931453234товар | 1 | 4002395153275 | |
| 3 | 0003 | Стопорное кольцоHOLDING RING | 4931436098товар | 1 | 4002395879908 | |
| 4 | 0004 | ШайбаWASHER | 4931472076товар | 1 | 4058546282936 | |
| 5 | 0005 | ПружинаSPRING | 4931436084товар | 1 | 4002395878567 | |
| 6 | 0009 | ШайбаWASHER | 4931435372товар | 1 | 4002395892082 | |
| 7 | 0010 | ПружинаSPRING | 4931453235товар | 1 | 4002395153282 | |
| 8 | 0011 | ШарикBALL | 4931453236товар | 1 | 4002395153299 | |
| 9 | 0012 | Наковальня / приводной валANVIL | 4931453237товар | 1 | — | |
| 10 | 0013 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 11 | 0014 | Ударный механизмHAMMER | 4931453239товар | 1 | — | |
| 12 | 0015 | ШарикBALL | 4931440309товар | 29 | 4002395892013 | |
| 13 | 0016 | ШайбаWASHER | 4931452049товар | 1 | 4002395180141 | |
| 14 | 0017 | ПружинаSPRING | 4931453240товар | 1 | — | |
| 15 | 0018 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 16 | 0019 | ВалSHAFT | 4931453241товар | 1 | — | |
| 17 | 0020 | ШестерняGEAR | 4931454799товар | 2 | 4058546014162 | |
| 18 | 0021 | Cylinder штифтCYLINDER PIN | 4931435378товар | 2 | 4002395889341 | |
| 19 | 0022 | Шариковый подшипникBALL BEARING | 4931465819товар | 1 | 4058546239190 | |
| 20 | 0023 | ШайбаWASHER | 4931452053товар | 1 | 4002395180189 | |
| 21 | 0024 | Worm шестерня wheelWORM GEAR WHEEL | 4931453242товар | 1 | 4002395153954 | |
| 22 | 0025 | Шариковый подшипникBALL BEARING | 4931436097товар | 1 | 4002395879298 | |
| 23 | 0026 | КорпусHOUSING | 4931436096товар | 1 | 4002395879281 | |
| 24 | 0034 | Шариковый подшипникBALL BEARING | 681262001товар | 1 | 4002395806126 | |
| 25 | 0038 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 26 | 0039 | ВинтSCREW | 4931453223товар | 1 | 4002395152568 | |
| 27 | 0040 | ВыключательSWITCH | 4931453243товар | 1 | 4002395153961 | |
| 28 | 0044 | ВинтSCREW | 4931453244товар | 2 | 4002395153978 | |
| 29 | 0045 | ВинтSCREW | 4931453227товар | 6 | 4002395153206 | |
| 30 | 0055 | Шильдик / табличка данныхRATING PLATE | 4931456374товар | 1 | 4002395172719 | |
| 31 | 0056 | Шестерня headGEAR HEAD | 4931453246товар | 1 | 4002395153992 | |
| 32 | 0057 | Gearwheel комплектGEARWHEEL SET | 4931453247товар | 1 | 4002395157501 | |
| 33 | 0058 | Комплект шестерёнGEAR KIT | 4931453248товар | 1 | — | |
| 34 | 0069 | Print.curiut выключательPRINT.CURIUT SWITCH | 4931456375товар | 1 | 4002395172726 | |
| 35 | 0070 | Ротор в сбореARMATURE ASSEMBLY | 4931453250товар | 1 | 4002395157532 | |
| 36 | 0071 | КорпусHOUSING | 4931456376товар | 1 | 4002395172733 | |
| 37 | 0072 | КрышкаCOVER | 4931456377товар | 1 | 4002395172740 | |
| 38 | 0073 | ДержательHOLDER | 4931453252товар | 1 | 4002395157556 | |
| 39 | 0074 | Bit держательBIT HOLDER | 4931453253товар | 1 | 4002395157563 | |
| 40 | 0075 | Contact кейсCONTACT CASE | 4931479742товар | 1 | 4058546395056 | |
| 41 | 0084 | КорпусHOUSING | 4931456378товар | 1 | 4002395172757 |
