Пила Milwaukee M18ONEHUCT-202B SWA KIT — взрыв-схема
Сервисная страница: Пила Milwaukee M18ONEHUCT-202B SWA KIT. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEHUCT-202B SWA KITАртикул инструмента: 4933478303Код схемы: 40004778318 позицийКатегория: Пилы, лобзики и инструмент для резки

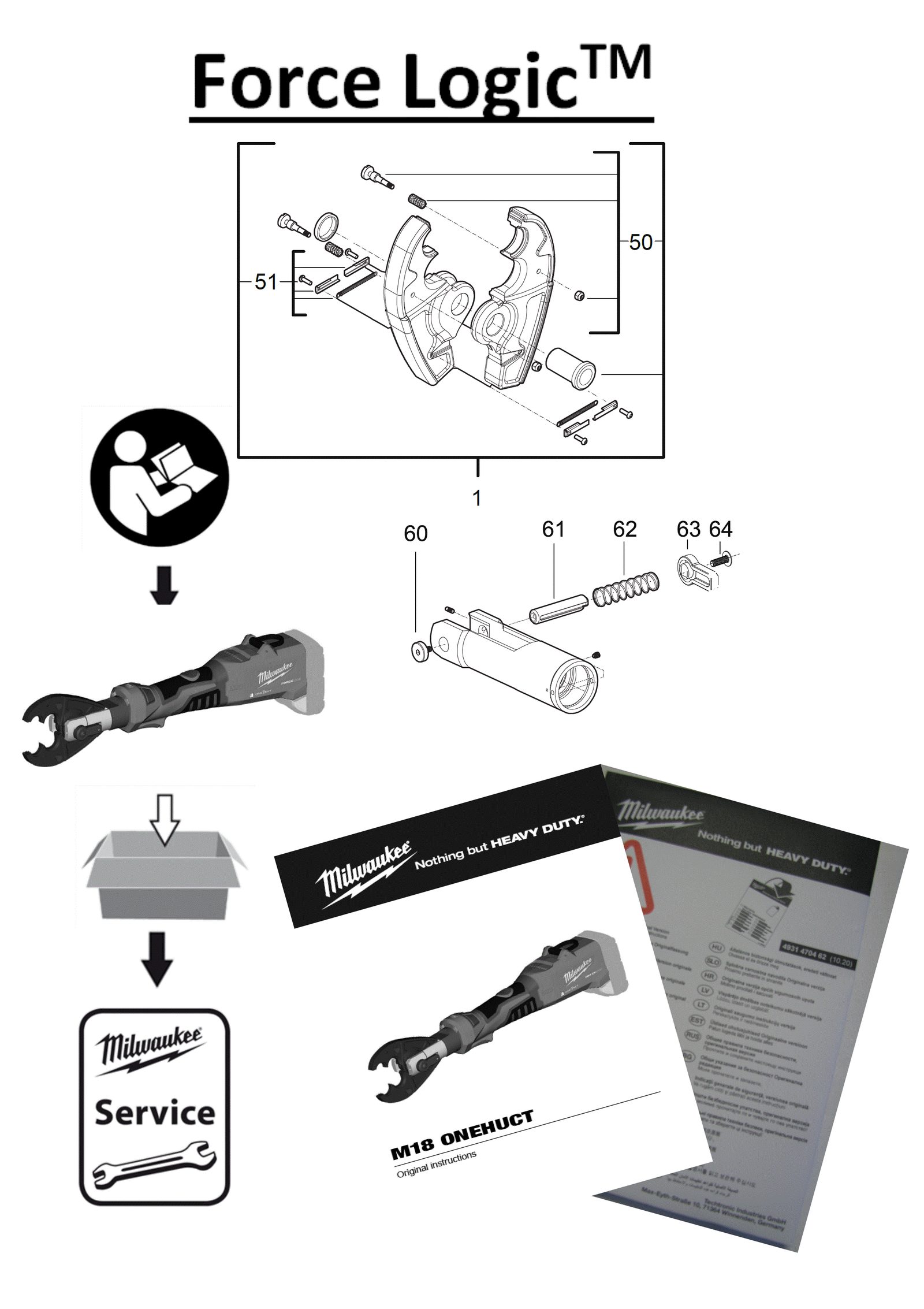

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Press jawsPRESS JAWS | 4931458332товар | 1 | 4058546242763 | |
| 2 | 0050 | БолтBOLT | 4931453833товар | 2 | 4002395274024 | |
| 3 | 0051 | ПружинаSPRING | 4931453834товар | 2 | 4002395274031 | |
| 4 | 0060 | ВинтSCREW | 4931454066товар | 1 | 4002395290208 | |
| 5 | 0061 | ШтифтPIN | 4931479070товар | 1 | 4058546366384 | |
| 6 | 0062 | ПружинаSPRING | 4931479071товар | 1 | 4058546366391 | |
| 7 | 0063 | РычагLEVER | 4931479072товар | 1 | 4058546366407 | |
| 8 | 0064 | ВинтSCREW | 4931479073товар | 1 | 4058546366414 |
