Пила Milwaukee M18ONEHCCT60-0C — взрыв-схема
Сервисная страница: Пила Milwaukee M18ONEHCCT60-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEHCCT60-0CАртикул инструмента: 4933479683Код схемы: 400049116011 позицийКатегория: Пилы, лобзики и инструмент для резки

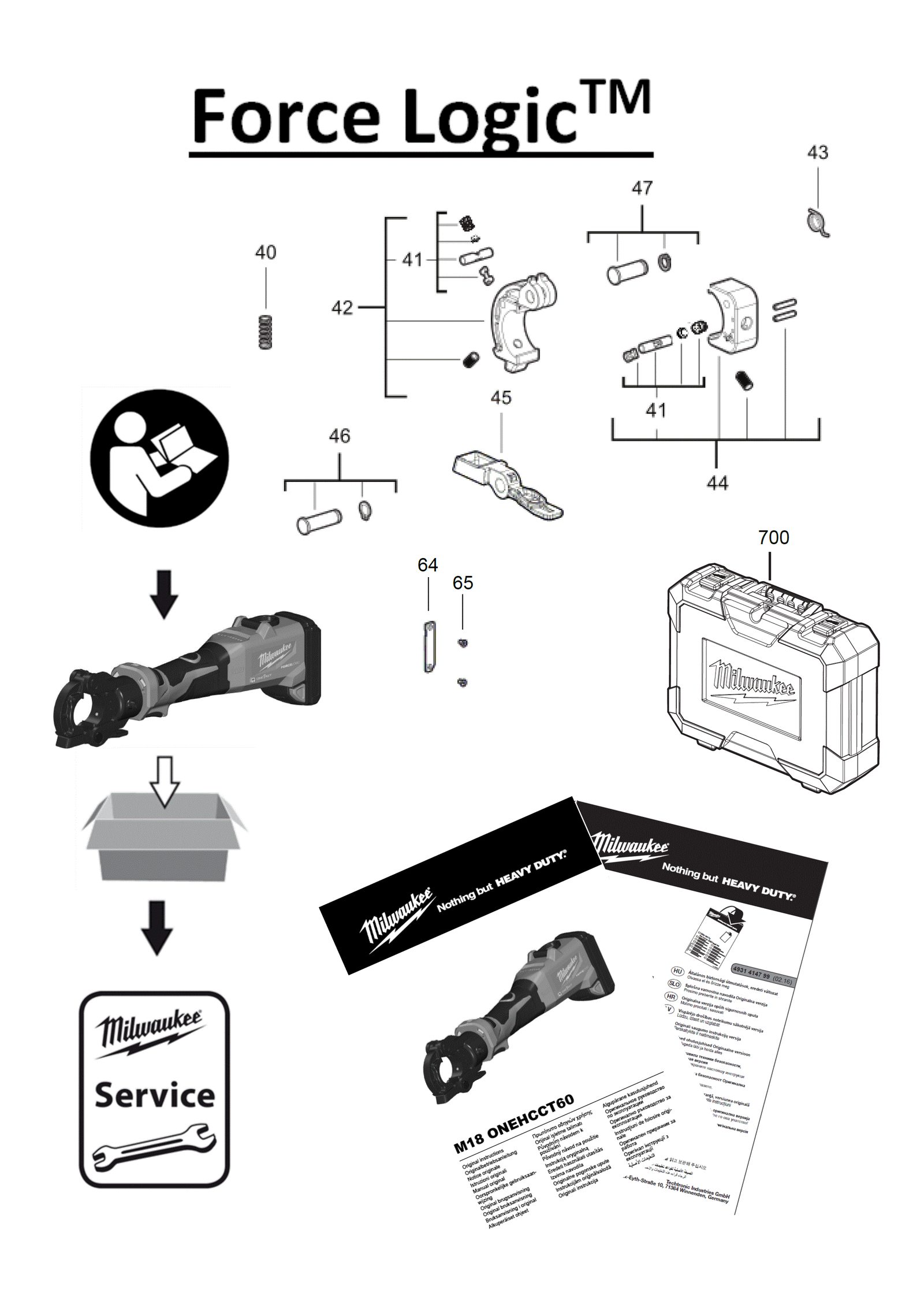

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0040 | ПружинаSPRING | 4931494293товар | 1 | 4058546468651 | |
| 2 | 0041 | КнопкаBUTTON | 4931494294товар | 2 | 4058546468668 | |
| 3 | 0042 | В сборе комплектASSEMBLY KIT | 4931494295товар | 1 | 4058546468675 | |
| 4 | 0043 | ПружинаSPRING | 4931494296товар | 1 | 4058546468682 | |
| 5 | 0044 | В сборе комплектASSEMBLY KIT | 4931494297товар | 1 | 4058546468699 | |
| 6 | 0045 | LatchLATCH | 4931494298товар | 1 | 4058546468705 | |
| 7 | 0046 | ШтифтPIN | 4931494299товар | 1 | 4058546468712 | |
| 8 | 0047 | ШтифтPIN | 4931494300товар | 1 | 4058546468729 | |
| 9 | 0064 | КрышкаCOVER | 4931465384товар | 1 | 4058546234843 | |
| 10 | 0065 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 11 | 0700 | КейсCARRYING CASE | 4931494312товар | 1 | 4058546468842 |
