Пила Milwaukee M18ONEHCC-0CCU/AL-SET — взрыв-схема
Сервисная страница: Пила Milwaukee M18ONEHCC-0CCU/AL-SET. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEHCC-0CCU/AL-SETАртикул инструмента: 4933464300Код схемы: 400048199211 позицийКатегория: Пилы, лобзики и инструмент для резки

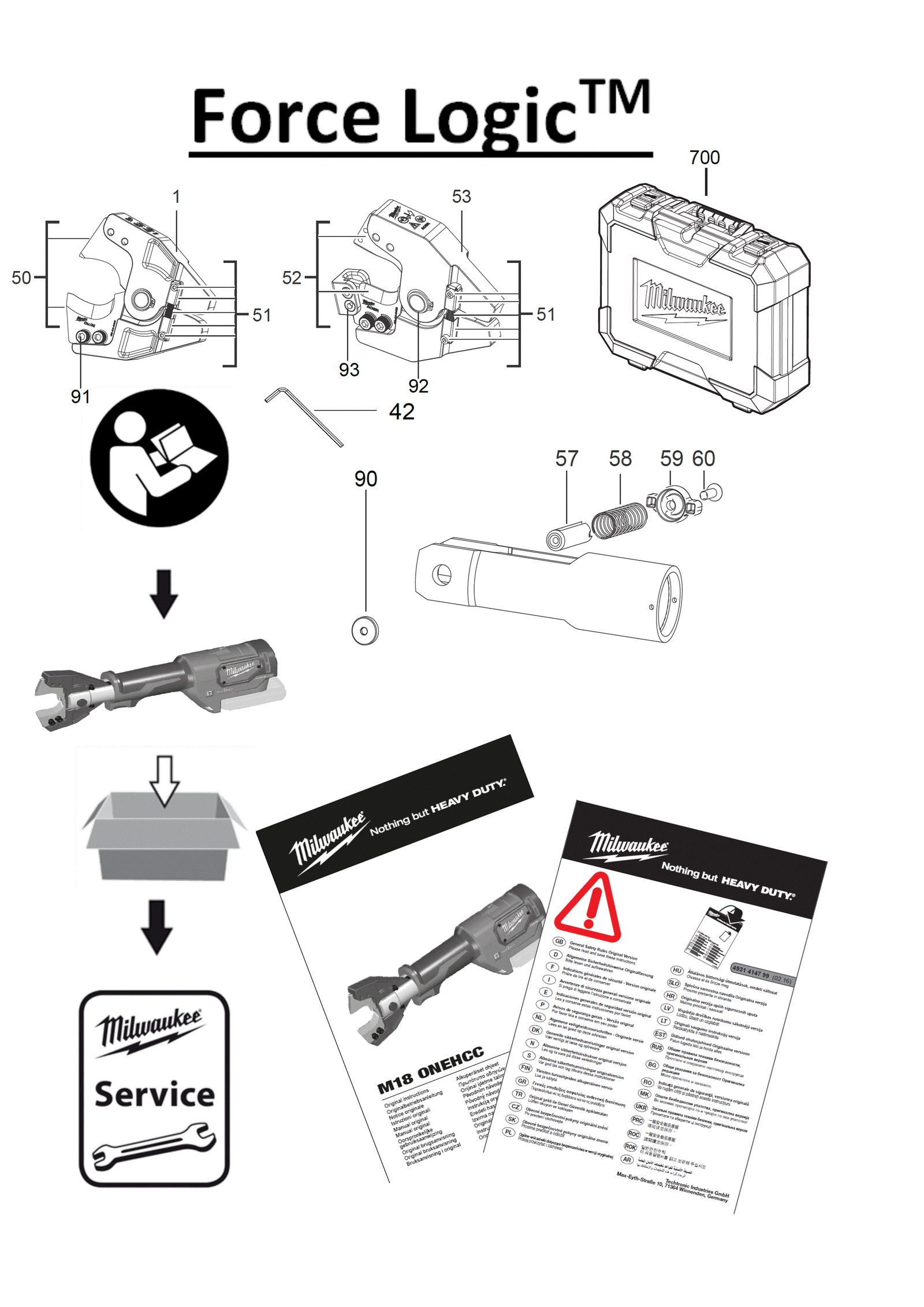

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0042 | Allen keyALLEN KEY | 4931453778товар | 1 | — | |
| 2 | 0051 | Пружина pack/5SPRING PACK/5 | 4931453779товар | 2 | 4002395143061 | |
| 3 | 0057 | ШтифтPIN | 4931466338товар | 1 | 4058546275556 | |
| 4 | 0058 | ПружинаSPRING | 4931466339товар | 1 | 4058546275563 | |
| 5 | 0059 | Chain clamp bodyCHAIN CLAMP BODY | 4931453785товар | 1 | 4002395140329 | |
| 6 | 0060 | ВинтSCREW | 4931507913товар | 1 | 4058546604240 | |
| 7 | 0090 | ВинтSCREW | 4931454066товар | 1 | 4002395290208 | |
| 8 | 0091 | ВинтSCREW | 4931461056товар | 4 | 4058546032289 | |
| 9 | 0092 | Защитный шайбаPROTECTION WASHER | 4931461057товар | 2 | 4058546032296 | |
| 10 | 0093 | ВинтSCREW | 4931454315товар | 2 | 4002395285457 | |
| 11 | 0700 | КейсCARRYING CASE | 4931466667товар | 1 | 4058546278847 |
