Заклёпочники и пресс · схема и детали
Заклёпочник Milwaukee M18ONEFPRT-202X — взрыв-схема
Сервисная страница: Заклёпочник Milwaukee M18ONEFPRT-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFPRT-202XАртикул инструмента: 4933478602Код схемы: 400048310529 позицийКатегория: Заклёпочники и пресс-инструмент

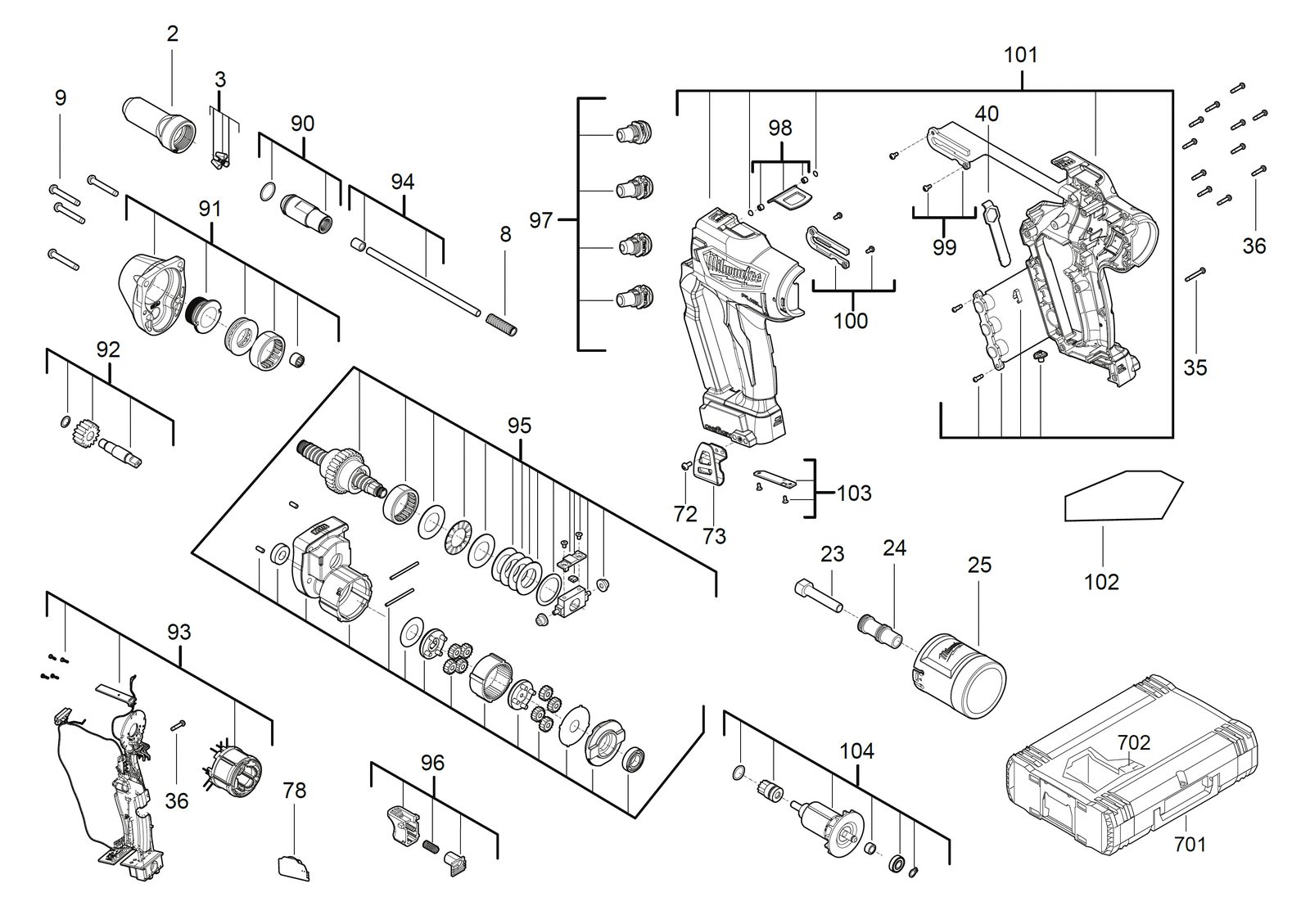

Схема инструмента
Таблица деталей — 29 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВтулкаSLEEVE | 4931479221товар | 1 | 4058546367893 | |
| 2 | 0003 | КомплектSET | 4931494033товар | 1 | 4058546429140 | |
| 3 | 0008 | ПружинаSPRING | 4931479223товар | 1 | 4058546367916 | |
| 4 | 0009 | ВинтSCREW | 4931435158товар | 4 | 4002395860722 | |
| 5 | 0023 | GuideGUIDE | 4931479224товар | 1 | 4058546367923 | |
| 6 | 0024 | Guide sleeveGUIDE SLEEVE | 4931479225товар | 1 | 4058546367930 | |
| 7 | 0025 | CupCUP | 4931479226товар | 1 | 4058546367947 | |
| 8 | 0035 | ВинтSCREW | 4931466865товар | 1 | 4058546280826 | |
| 9 | 0036 | ВинтSCREW | 660570005товар | 12 | 4002395827329 | |
| 10 | 0040 | КлючWRENCH | 4931479227товар | 1 | 4058546367954 | |
| 11 | 0072 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 12 | 0073 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 13 | 0078 | ЭлектронныйELECTRONIC | 4931466275товар | 1 | 4058546274924 | |
| 14 | 0090 | ВтулкаSLEEVE | 4931479228товар | 1 | 4058546367961 | |
| 15 | 0091 | Шестерня кейсGEAR CASE | 4931479229товар | 1 | 4058546367978 | |
| 16 | 0092 | Output вал комплектOUTPUT SHAFT KIT | 4931479230товар | 1 | 4058546367985 | |
| 17 | 0093 | ЭлектронныйELECTRONIC | 4931479231товар | 1 | 4058546385460 | |
| 18 | 0094 | Plunger rodsPLUNGER RODS | 4931479232товар | 1 | 4058546385477 | |
| 19 | 0095 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931479233товар | 1 | 4058546385484 | |
| 20 | 0096 | ВыключательSWITCH | 4931479234товар | 1 | 4058546385491 | |
| 21 | 0097 | M18 fuel rivet tool retention nose комплектM18 Fuel Rivet Tool Retention Nose SET | 4932493546товар | 1 | 4058546484170 | |
| 22 | 0098 | Suspension bowSUSPENSION BOW | 4931479235товар | 1 | 4058546385507 | |
| 23 | 0099 | Фиксирующий pieceLOCKING PIECE | 4931479236товар | 1 | 4058546385514 | |
| 24 | 0100 | Фиксирующий pieceLOCKING PIECE | 4931479237товар | 1 | 4058546385521 | |
| 25 | 0101 | КорпусHOUSING | 4931479238товар | 1 | 4058546385538 | |
| 26 | 0102 | Шильдик / табличка данныхRATING PLATE | 4931479239товар | 1 | 4058546385545 | |
| 27 | 0103 | КрышкаCOVER | 4931479240товар | 1 | 4058546385552 | |
| 28 | 0104 | РоторROTOR | 4931479241товар | 1 | 4058546385569 | |
| 29 | 0702 | ВставкаINSERT | 4931479242товар | 1 | 4058546385576 |
