Гайковёрт Milwaukee M18ONEFMTIW2FC12-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFMTIW2FC12-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFMTIW2FC12-0XАртикул инструмента: 4933493413Код схемы: 400050328517 позицийКатегория: Гайковёрты и импульсный инструмент

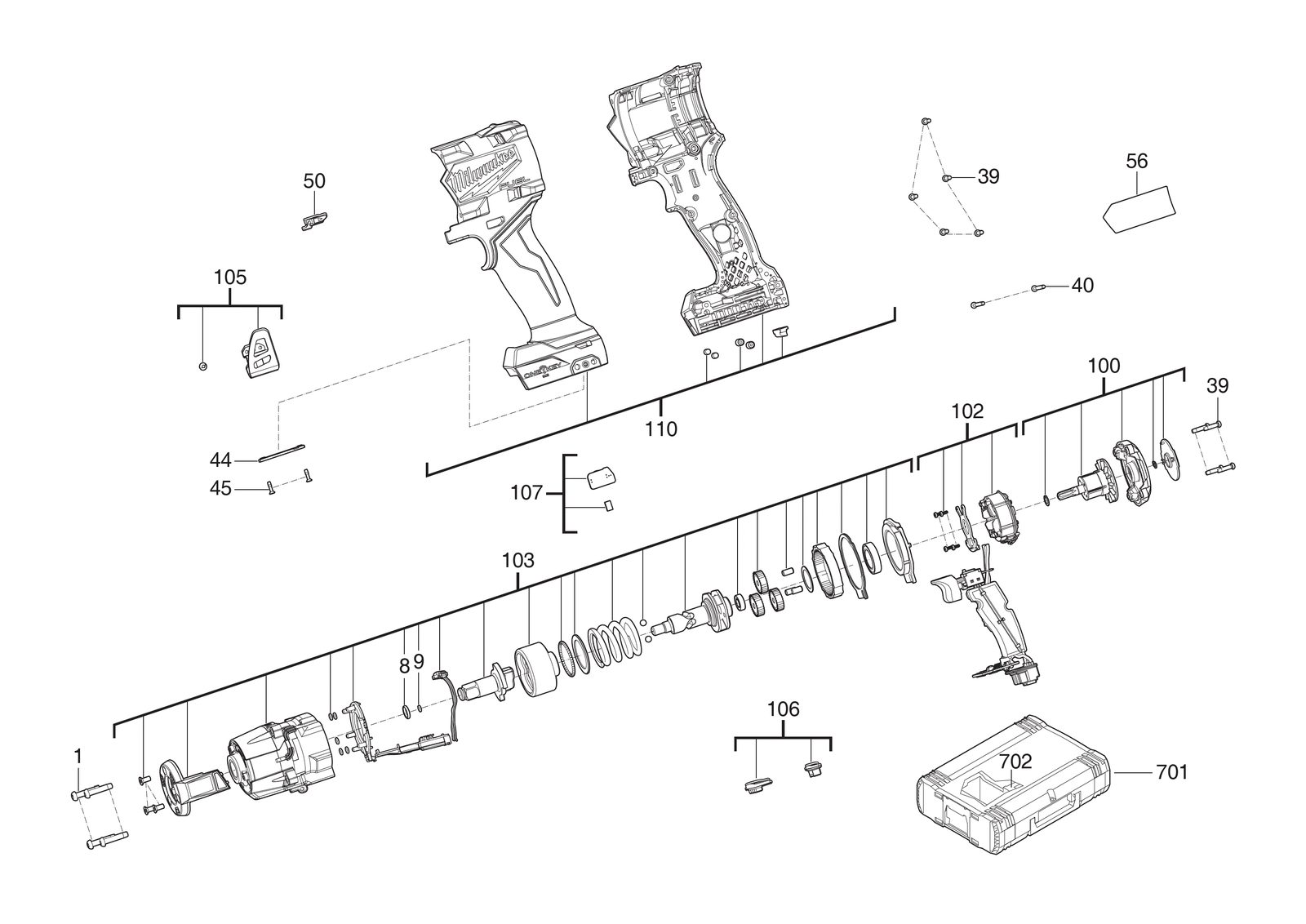

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931454838товар | 4 | 4058546020125 | |
| 2 | 0008 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 3 | 0009 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 4 | 0039 | ВинтSCREW | 4931454853товар | 9 | 4058546020279 | |
| 5 | 0040 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 6 | 0044 | КрышкаCOVER | 4931496272товар | 1 | 4058546534097 | |
| 7 | 0045 | ВинтSCREW | 4931496273товар | 2 | 4058546534103 | |
| 8 | 0050 | РычагLEVER | 4931506145товар | 1 | 4058546554590 | |
| 9 | 0056 | Шильдик / табличка данныхRATING PLATE | 4931506146товар | 1 | 4058546554606 | |
| 10 | 0100 | Ротор / якорьARMATURE | 4931506147товар | 1 | 4058546554613 | |
| 11 | 0102 | ЭлектронныйELECTRONIC | 4931506148товар | 1 | 4058546554620 | |
| 12 | 0103 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931506149товар | 1 | 4058546554637 | |
| 13 | 0105 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 14 | 0106 | ВыключательSWITCH | 4931506048товар | 1 | 4058546553623 | |
| 15 | 0107 | ЭлектронныйELECTRONIC | 4931506049товар | 1 | 4058546553630 | |
| 16 | 0110 | КорпусHOUSING | 4931506150товар | 1 | 4058546554644 | |
| 17 | 0702 | ВставкаINSERT | 4931506151товар | 1 | 4058546554651 |
