Инструмент Milwaukee M18ONEFLT-0X — взрыв-схема
Сервисная страница: Инструмент Milwaukee M18ONEFLT-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFLT-0XАртикул инструмента: 4933478637Код схемы: 400048394526 позицийКатегория: Прочий инструмент Milwaukee

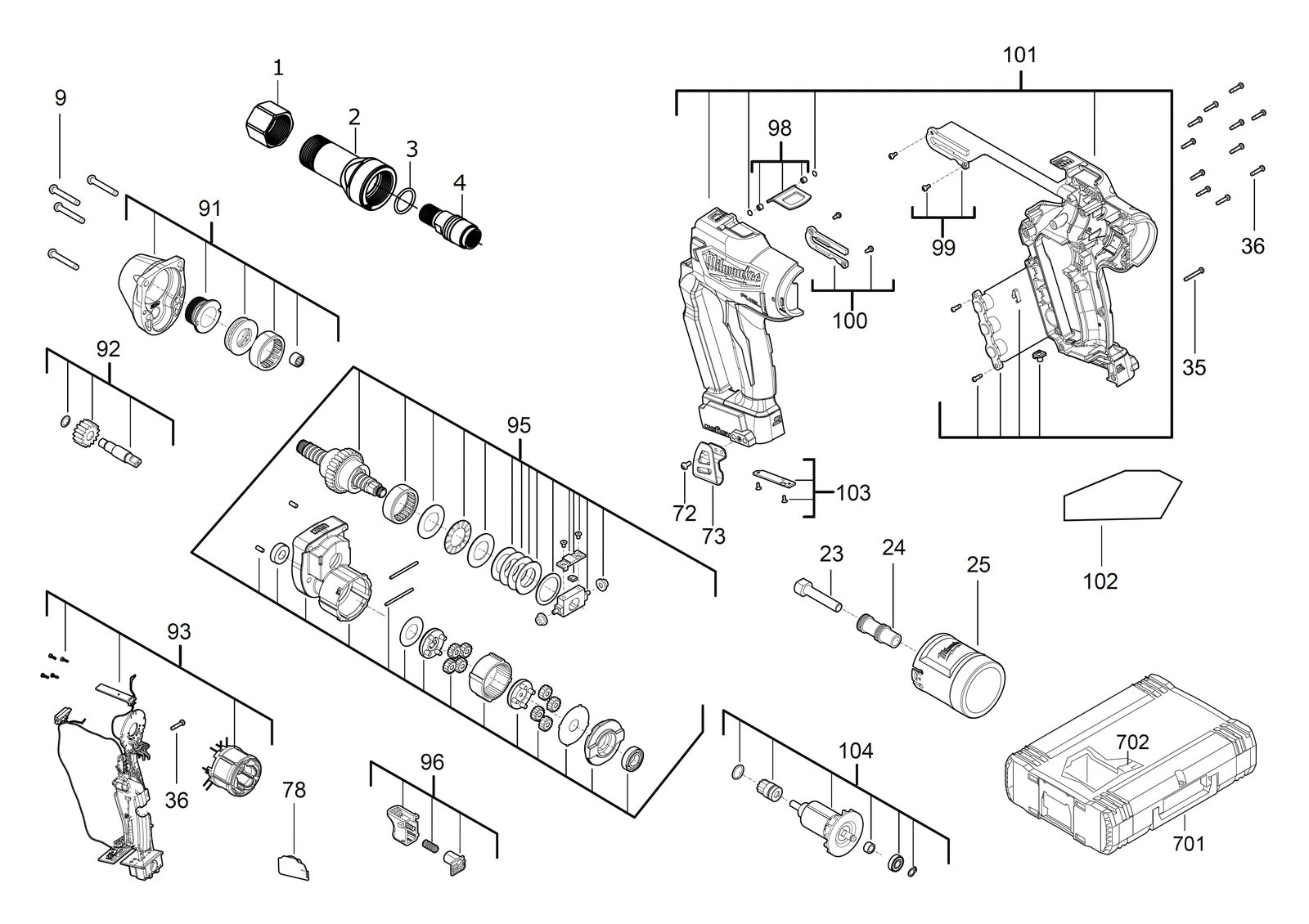

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ГайкаNUT | 4931480239товар | 1 | 4058546422547 | |
| 2 | 0002 | Guide sleeveGUIDE SLEEVE | 4931480240товар | 1 | 4058546422554 | |
| 3 | 0003 | Уплотнительное кольцоO-RING | 4931480241товар | 1 | 4058546422561 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931480242товар | 1 | 4058546422578 | |
| 5 | 0009 | ВинтSCREW | 4931435158товар | 4 | 4002395860722 | |
| 6 | 0023 | GuideGUIDE | 4931479224товар | 1 | 4058546367923 | |
| 7 | 0024 | Guide sleeveGUIDE SLEEVE | 4931479225товар | 1 | 4058546367930 | |
| 8 | 0025 | CupCUP | 4931494030товар | 1 | 4058546429119 | |
| 9 | 0035 | ВинтSCREW | 4931466865товар | 1 | 4058546280826 | |
| 10 | 0036 | ВинтSCREW | 660570005товар | 12 | 4002395827329 | |
| 11 | 0072 | ВинтSCREW | 4931465986товар | 1 | 4058546272036 | |
| 12 | 0073 | КрюкHOOK | 4931436134товар | 1 | 4002395879427 | |
| 13 | 0078 | ЭлектронныйELECTRONIC | 4931466275товар | 1 | 4058546274924 | |
| 14 | 0091 | Шестерня кейсGEAR CASE | 4931479229товар | 1 | 4058546367978 | |
| 15 | 0092 | Output вал комплектOUTPUT SHAFT KIT | 4931479230товар | 1 | 4058546367985 | |
| 16 | 0093 | ЭлектронныйELECTRONIC | 4931479231товар | 1 | 4058546385460 | |
| 17 | 0095 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931479233товар | 1 | 4058546385484 | |
| 18 | 0096 | ВыключательSWITCH | 4931479234товар | 1 | 4058546385491 | |
| 19 | 0098 | Suspension bowSUSPENSION BOW | 4931479235товар | 1 | 4058546385507 | |
| 20 | 0099 | Фиксирующий pieceLOCKING PIECE | 4931479236товар | 1 | 4058546385514 | |
| 21 | 0100 | Фиксирующий pieceLOCKING PIECE | 4931479237товар | 1 | 4058546385521 | |
| 22 | 0101 | КорпусHOUSING | 4931479238товар | 1 | 4058546385538 | |
| 23 | 0102 | Шильдик / табличка данныхRATING PLATE | 4931480243товар | 1 | 4058546422585 | |
| 24 | 0103 | КрышкаCOVER | 4931479240товар | 1 | 4058546385552 | |
| 25 | 0104 | РоторROTOR | 4931479241товар | 1 | 4058546385569 | |
| 26 | 0702 | ВставкаINSERT | 4931479242товар | 1 | 4058546385576 |
