Угловая шлифовальная машина Milwaukee M18ONEFLAG230XPDB-0C — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee M18ONEFLAG230XPDB-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFLAG230XPDB-0CАртикул инструмента: 4933478782Код схемы: 400048356834 позицииКатегория: Угловые шлифовальные машины

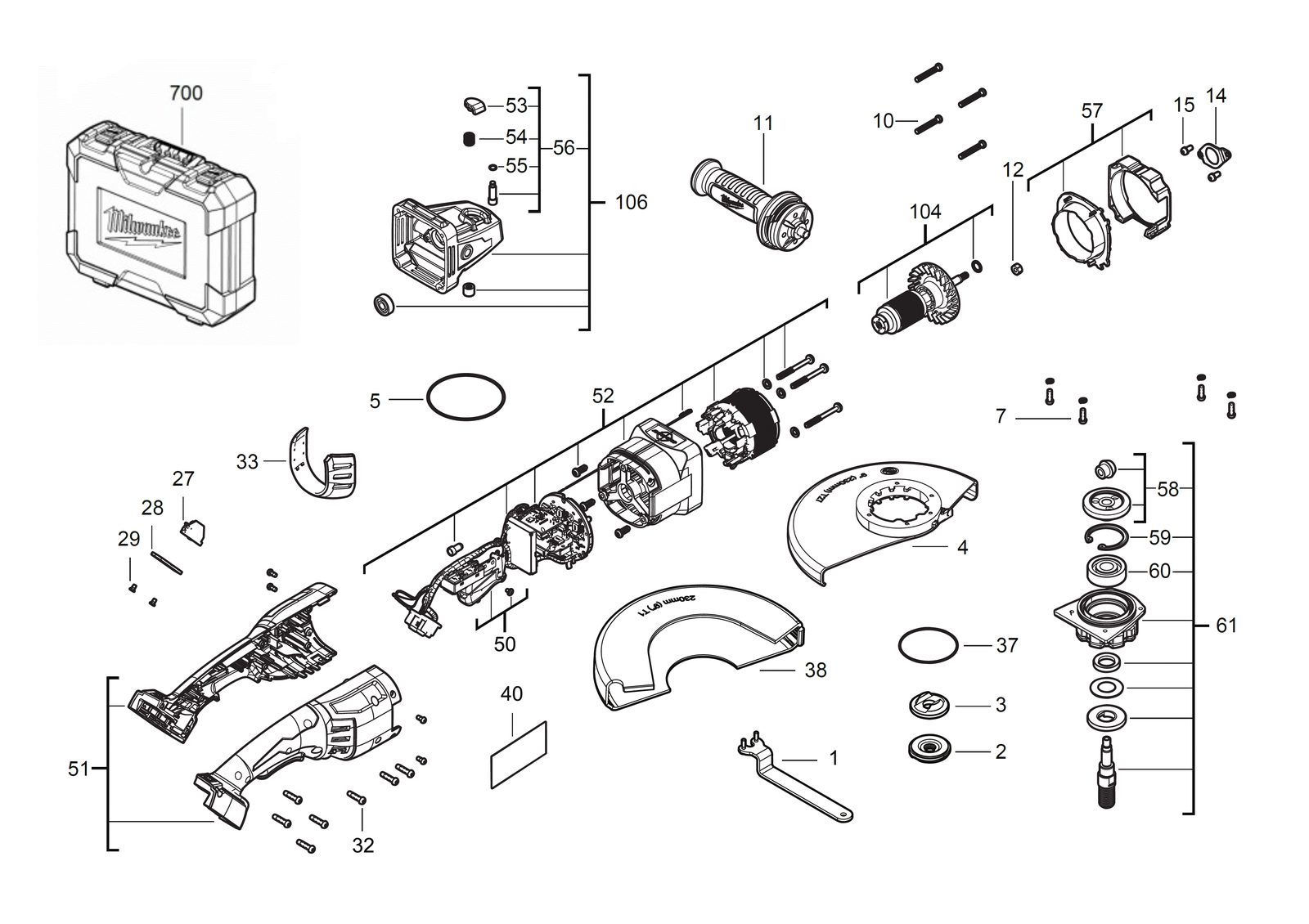

Схема инструмента
Таблица деталей — 34 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КлючWRENCH | 4931466274товар | 1 | 4058546274917 | |
| 2 | 0002 | Fixtec гайкаFIXTEC NUT | 4931480289товар | 1 | 4058546423049 | |
| 3 | 0003 | ФланецFLANGE | 4931465842товар | 1 | 4058546239428 | |
| 4 | 0004 | Защитный кожухGUARD | 4931480290товар | 1 | 4058546423056 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931465844товар | 1 | 4058546239442 | |
| 6 | 0007 | ВинтSCREW | 660414013товар | 4 | 4002395823796 | |
| 7 | 0010 | ВинтSCREW | 4931461254товар | 4 | 4058546034269 | |
| 8 | 0011 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 9 | 0012 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 10 | 0014 | RetainerRETAINER | 4931435039товар | 1 | 4002395860364 | |
| 11 | 0015 | ВинтSCREW | 4931465856товар | 2 | 4058546239565 | |
| 12 | 0027 | Contact кейсCONTACT CASE | 4931479415товар | 1 | 4058546387303 | |
| 13 | 0028 | КрышкаCOVER | 4931480291товар | 1 | 4058546423063 | |
| 14 | 0029 | КорпусHOUSING | 4931465365товар | 2 | 4058546234652 | |
| 15 | 0032 | ВинтSCREW | 4931453124товар | 7 | 4002395152780 | |
| 16 | 0033 | Dust фильтрDUST FILTER | 4931465848товар | 1 | 4058546239480 | |
| 17 | 0037 | Уплотнительное кольцоO-RING | 4931465849товар | 1 | 4058546239497 | |
| 18 | 0038 | Защитный кожухGUARD | 4931480292товар | 1 | 4058546423070 | |
| 19 | 0040 | Шильдик / табличка данныхRATING PLATE | 4931480293товар | 1 | 4058546423087 | |
| 20 | 0050 | ВыключательSWITCH | 4931480294товар | 1 | 4058546423094 | |
| 21 | 0051 | КорпусHOUSING | 4931480295товар | 1 | 4058546423100 | |
| 22 | 0052 | ЭлектронныйELECTRONIC | 4931480296товар | 1 | 4058546423117 | |
| 23 | 0053 | Push-buttonPUSH-BUTTON | 4931452762товар | 1 | 4002395169948 | |
| 24 | 0054 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 25 | 0055 | Уплотнительное кольцоO-RING | 4931435006товар | 1 | 4002395855957 | |
| 26 | 0056 | Шпиндель lockSPINDLE LOCK | 4931480297товар | 1 | 4058546423124 | |
| 27 | 0057 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931480298товар | 1 | 4058546423131 | |
| 28 | 0058 | Пара конических шестерёнBEVEL GEAR PAIR | 4931480299товар | 1 | 4058546423148 | |
| 29 | 0059 | Clamping кольцоCLAMPING RING | 4931465851товар | 1 | 4058546239510 | |
| 30 | 0060 | Шариковый подшипникBALL BEARING | 4931465850товар | 1 | 4058546239503 | |
| 31 | 0061 | Шпиндель комплектSPINDLE KIT | 4931480300товар | 1 | 4058546423155 | |
| 32 | 0104 | РоторROTOR | 4931480301товар | 1 | 4058546423162 | |
| 33 | 0106 | Шестерня крышкаGEAR COVER | 4931480302товар | 1 | 4058546423179 | |
| 34 | 0700 | КейсCARRYING CASE | 4931480303товар | 1 | 4058546423186 |
