Гайковёрт Milwaukee M18ONEFIW2FC12-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFIW2FC12-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFIW2FC12-0XАртикул инструмента: 4933493412Код схемы: 400050329518 позицийКатегория: Гайковёрты и импульсный инструмент

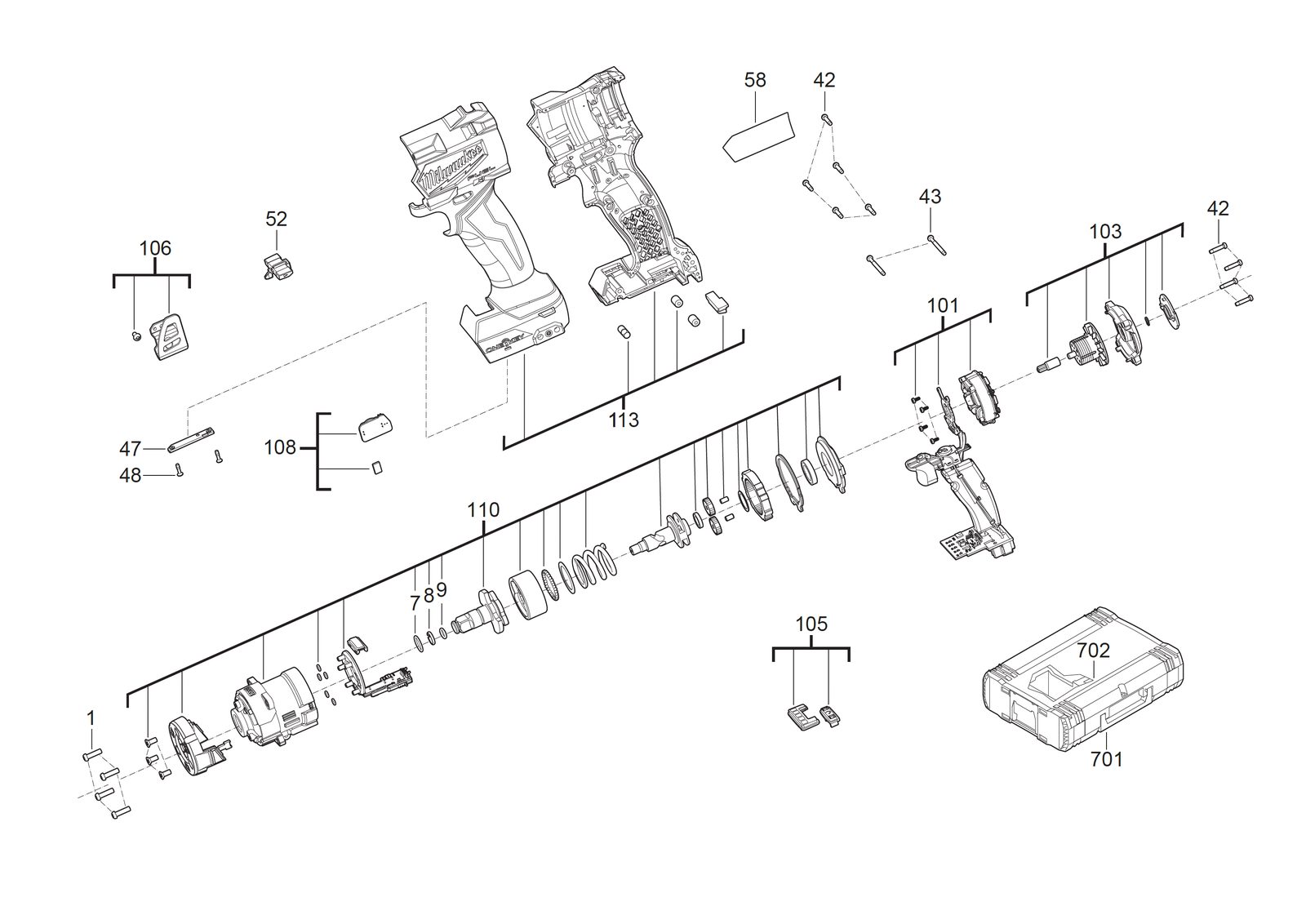

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931506043товар | 4 | 4058546553579 | |
| 2 | 0007 | Уплотнительное кольцоO-RING | 4931473546товар | 1 | 4058546354220 | |
| 3 | 0008 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 4 | 0009 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 5 | 0042 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 6 | 0043 | ВинтSCREW | 4931454852товар | 2 | 4058546020262 | |
| 7 | 0047 | КрышкаCOVER | 4931496272товар | 1 | 4058546534097 | |
| 8 | 0048 | ВинтSCREW | 4931496273товар | 2 | 4058546534103 | |
| 9 | 0052 | Выключатель leverSWITCH LEVER | 4931506044товар | 1 | 4058546553586 | |
| 10 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931506045товар | 1 | 4058546553593 | |
| 11 | 0101 | ЭлектронныйELECTRONIC | 4931506046товар | 1 | 4058546553609 | |
| 12 | 0103 | РоторROTOR | 4931506047товар | 1 | 4058546553616 | |
| 13 | 0105 | ВыключательSWITCH | 4931506048товар | 1 | 4058546553623 | |
| 14 | 0106 | Клипса на ременьBELT CLIP | 4931465831товар | 1 | 4058546239312 | |
| 15 | 0108 | ЭлектронныйELECTRONIC | 4931506049товар | 1 | 4058546553630 | |
| 16 | 0110 | Шестерня редуктор комплектGEAR BOX KIT | 4931506050товар | 1 | 4058546553647 | |
| 17 | 0113 | КорпусHOUSING | 4931506051товар | 1 | 4058546553654 | |
| 18 | 0702 | ВставкаINSERT | 4931506052товар | 1 | 4058546553661 |
