Перфоратор Milwaukee M18ONEFHPXDEL-552C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M18ONEFHPXDEL-552C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFHPXDEL-552CАртикул инструмента: 4933478498Код схемы: 400047794573 позицииКатегория: Перфораторы и отбойные молотки

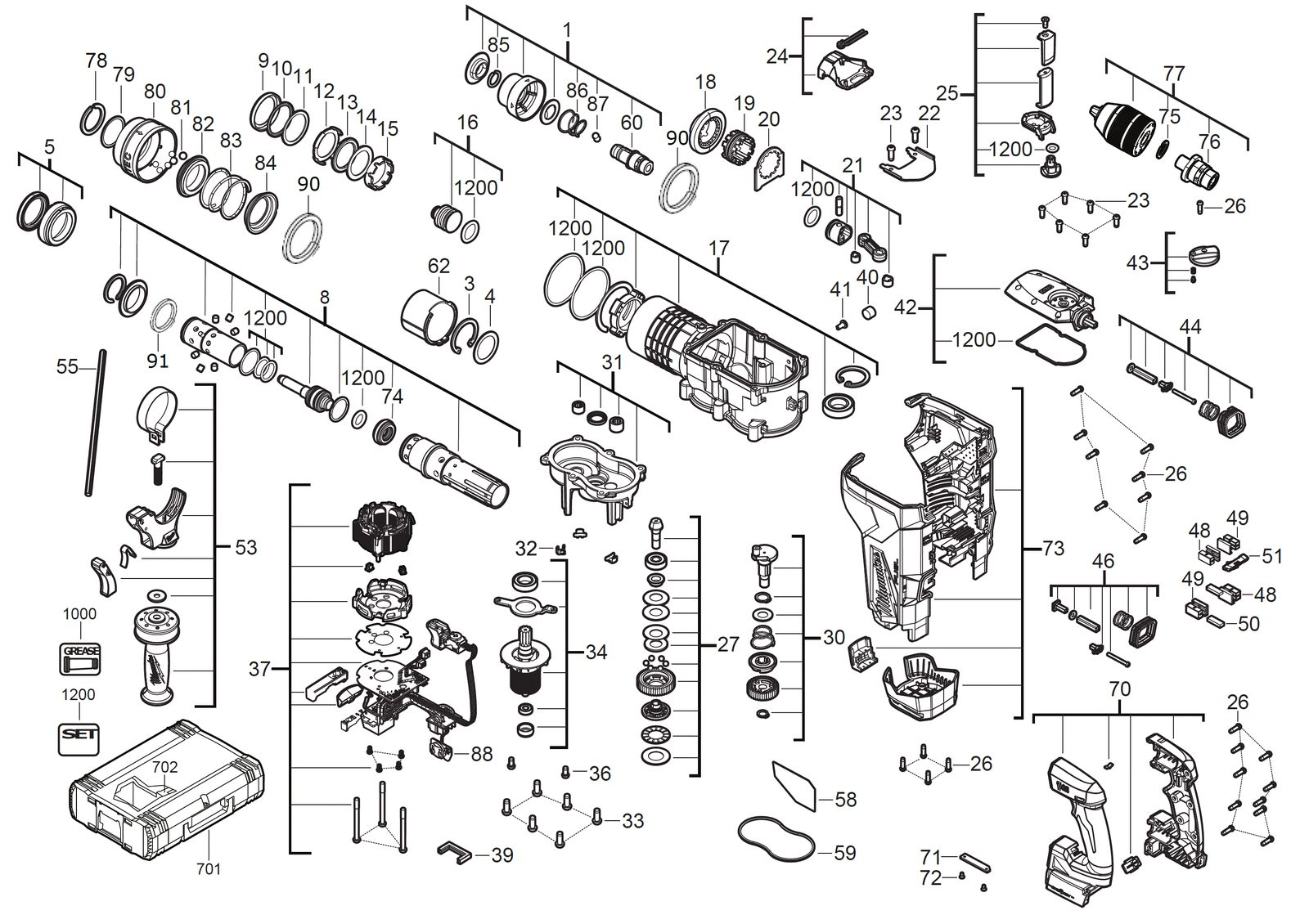

Схема инструмента
Таблица деталей — 73 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ПатронCHUCK | 4931479842товар | 1 | 4058546396053 | |
| 2 | 0003 | Snap кольцоSNAP RING | 4931479801товар | 1 | 4058546395643 | |
| 3 | 0004 | ШайбаWASHER | 4931479802товар | 1 | 4058546395650 | |
| 4 | 0005 | BushingBUSHING | 4931479803товар | 1 | 4058546395667 | |
| 5 | 0008 | Шпиндель комплектSPINDLE KIT | 4931479843товар | 1 | 4058546396060 | |
| 6 | 0009 | ШайбаWASHER | 4931479805товар | 1 | 4058546395681 | |
| 7 | 0010 | КольцоRING | 4931479806товар | 1 | 4058546395698 | |
| 8 | 0011 | ШайбаWASHER | 4931479807товар | 1 | 4058546395704 | |
| 9 | 0012 | BufferBUFFER | 4931436375товар | 1 | 4002395251544 | |
| 10 | 0013 | КольцоRING | 4931479808товар | 1 | 4058546395711 | |
| 11 | 0014 | ШайбаWASHER | 4931436371товар | 1 | 4002395251506 | |
| 12 | 0015 | ШпиндельSPINDLE | 4931479809товар | 1 | 4058546395728 | |
| 13 | 0016 | StrikerSTRIKER | 4931479810товар | 1 | 4058546395735 | |
| 14 | 0017 | Крышка редуктораGEAR BOX COVER | 4931479811товар | 1 | 4058546395742 | |
| 15 | 0018 | Коническая шестерняBEVEL GEAR | 4931479812товар | 1 | 4058546395759 | |
| 16 | 0019 | ВтулкаSLEEVE | 4931479813товар | 1 | 4058546395766 | |
| 17 | 0020 | Фиксирующий пластинаLOCKING PLATE | 4931479814товар | 1 | 4058546395773 | |
| 18 | 0021 | PistonPISTON | 4931479815товар | 1 | 4058546395780 | |
| 19 | 0022 | Clamping pieceCLAMPING PIECE | 4931479816товар | 1 | 4058546395797 | |
| 20 | 0023 | ВинтSCREW | 4931435150товар | 8 | 4002395859948 | |
| 21 | 0024 | КрышкаCOVER | 4931479817товар | 1 | 4058546395803 | |
| 22 | 0025 | КронштейнBRACKET | 4931479818товар | 1 | 4058546395810 | |
| 23 | 0026 | ВинтSCREW | 660031017товар | 23 | 4002395825189 | |
| 24 | 0027 | ClutchCLUTCH | 4931479819товар | 1 | 4058546395827 | |
| 25 | 0030 | Crank в сбореCRANK ASSEMBLY | 4931479820товар | 1 | 4058546395834 | |
| 26 | 0031 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931479821товар | 1 | 4058546395841 | |
| 27 | 0032 | ШайбаWASHER | 4931479822товар | 3 | 4058546395858 | |
| 28 | 0033 | ВинтSCREW | 4931436390товар | 6 | 4002395249589 | |
| 29 | 0034 | Ротор / якорьARMATURE | 4931479823товар | 1 | 4058546395865 | |
| 30 | 0036 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 31 | 0037 | Двигатель в сбореMOTOR ASSEMBLY | 4931479824товар | 1 | 4058546395872 | |
| 32 | 0039 | ЭлектронныйELECTRONIC | 4931479825товар | 1 | 4058546395889 | |
| 33 | 0040 | PlugPLUG | 4931479826товар | 1 | 4058546395896 | |
| 34 | 0041 | ШтифтPIN | 4931479827товар | 1 | 4058546395902 | |
| 35 | 0042 | Крышка редуктораGEAR BOX COVER | 4931479828товар | 1 | 4058546395919 | |
| 36 | 0043 | Push buttonPUSH BUTTON | 4931507835товар | 1 | 4058546603465 | |
| 37 | 0044 | Шестерня sleeveGEAR SLEEVE | 4931479830товар | 1 | 4058546395933 | |
| 38 | 0046 | Шестерня sleeveGEAR SLEEVE | 4931479831товар | 1 | 4058546395940 | |
| 39 | 0048 | Резиновый bumperRUBBER BUMPER | 4931479832товар | 4 | 4058546395957 | |
| 40 | 0049 | ДержательHOLDER | 4931436422товар | 4 | 4002395248902 | |
| 41 | 0050 | Foam резиновыйFOAM RUBBER | 4931436434товар | 2 | 4002395249671 | |
| 42 | 0051 | Выключатель leverSWITCH LEVER | 4931479833товар | 1 | 4058546395964 | |
| 43 | 0053 | Выключатель рукояткаSWITCH HANDLE | 4931479834товар | 1 | 4058546395971 | |
| 44 | 0055 | Depth gaugeDEPTH GAUGE | 4931479598товар | 1 | 4058546393618 | |
| 45 | 0058 | Шильдик / табличка данныхRATING PLATE | 4931479844товар | 1 | 4058546396077 | |
| 46 | 0059 | УплотнениеSEAL | 4931479836товар | 1 | 4058546395995 | |
| 47 | 0060 | ПереходникADAPTER | 4931479845товар | 1 | 4058546396084 | |
| 48 | 0062 | РукояткаHANDLE | 4931479846товар | 1 | 4058546396091 | |
| 49 | 0070 | Комплект рукояткиHANDLE SET | 4931479837товар | 1 | 4058546396008 | |
| 50 | 0071 | КрышкаCOVER | 4931479660товар | 1 | 4058546394233 | |
| 51 | 0072 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 52 | 0073 | КорпусHOUSING | 4931479838товар | 1 | 4058546396015 | |
| 53 | 0074 | Наковальня / приводной валANVIL | 4931479839товар | 1 | 4058546396022 | |
| 54 | 0075 | ПружинаSPRING | 692738001товар | 1 | 4002395854196 | |
| 55 | 0076 | ПереходникADAPTER | 4931479847товар | 1 | 4058546396107 | |
| 56 | 0077 | ПереходникADAPTER | 4931479848товар | 1 | 4058546396114 | |
| 57 | 0078 | Пружина кольцоSPRING RING | 4931436362товар | 1 | 4002395250813 | |
| 58 | 0079 | ШайбаWASHER | 4931479849товар | 1 | 4058546396121 | |
| 59 | 0080 | CollarCOLLAR | 4931479850товар | 1 | 4058546396138 | |
| 60 | 0081 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 61 | 0082 | КольцоRING | 4931479851товар | 1 | 4058546396145 | |
| 62 | 0083 | Пружина шайбаSPRING WASHER | 4931436365товар | 1 | 4002395250844 | |
| 63 | 0084 | Retaining кольцоRETAINING RING | 4931479852товар | 1 | 4058546396152 | |
| 64 | 0085 | Пружина кольцоSPRING RING | 672631001товар | 1 | — | |
| 65 | 0086 | ПружинаSPRING | 4931445571товар | 2 | 4002395174522 | |
| 66 | 0087 | ШарикBALL | 4931453606товар | 1 | 4002395143832 | |
| 67 | 0088 | ЭлектронныйELECTRONIC | 4931473905товар | 1 | 4058546364731 | |
| 68 | 0090 | Sealing feltSEALING FELT | 4931495546товар | 2 | 4058546492144 | |
| 69 | 0091 | Sealing feltSEALING FELT | 4931495545товар | 1 | 4058546492137 | |
| 70 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 71 | 0702 | ВставкаINSERT | 4931479840товар | 1 | 4058546396039 | |
| 72 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 73 | 1200 | Уплотнительное кольцоO-RING | 4931479841товар | 1 | 4058546396046 |
