Гайковёрт Milwaukee M18ONEFHIWH716-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFHIWH716-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFHIWH716-0XАртикул инструмента: 4933479152Код схемы: 400048119542 позицииКатегория: Гайковёрты и импульсный инструмент

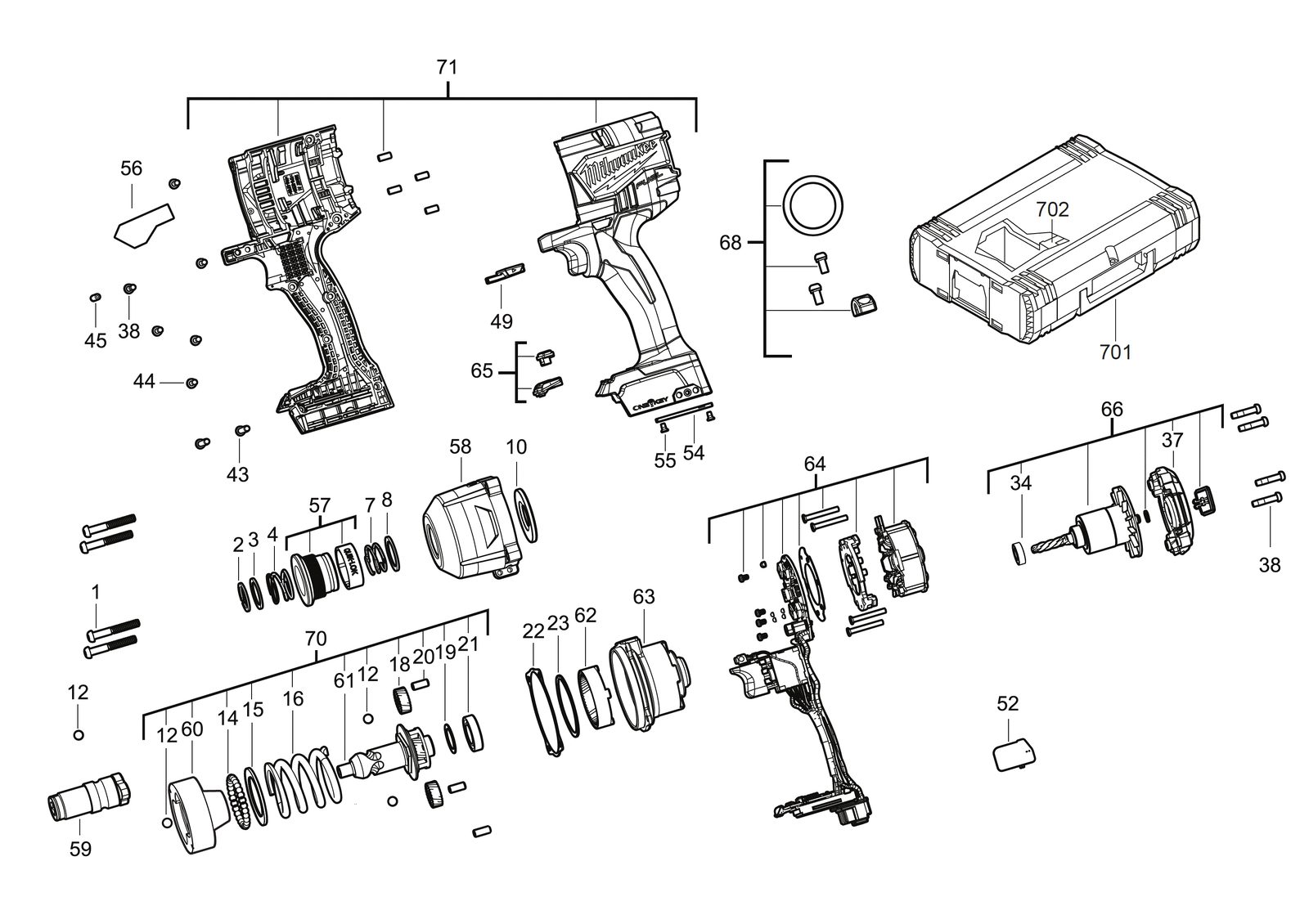

Схема инструмента
Таблица деталей — 42 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Feed винтFEED SCREW | 4931465519товар | 4 | 4058546236199 | |
| 2 | 0002 | Retaining кольцоRETAINING RING | 4931479732товар | 1 | 4058546394950 | |
| 3 | 0003 | ШайбаWASHER | 4931479733товар | 1 | 4058546394967 | |
| 4 | 0004 | ПружинаSPRING | 4931479734товар | 1 | 4058546394974 | |
| 5 | 0007 | ПружинаSPRING | 4931479735товар | 1 | 4058546394981 | |
| 6 | 0008 | ШайбаWASHER | 4931479736товар | 1 | 4058546394998 | |
| 7 | 0010 | DiscDISC | 4931465517товар | 1 | 4058546236175 | |
| 8 | 0012 | ШарикBALL | 4931436148товар | 4 | 4002395880935 | |
| 9 | 0014 | ШарикBALL | 4931440453товар | 28 | 4002395892020 | |
| 10 | 0015 | Подшипник шайбаBEARING WASHER | 4931465313товар | 1 | 4058546234133 | |
| 11 | 0016 | ПружинаSPRING | 4931479737товар | 1 | 4058546395001 | |
| 12 | 0018 | ШестерняGEAR | 4931479738товар | 3 | 4058546395018 | |
| 13 | 0019 | ШайбаWASHER | 4931479739товар | 1 | 4058546395025 | |
| 14 | 0020 | БолтBOLT | 4931454847товар | 3 | 4058546020217 | |
| 15 | 0021 | Шариковый подшипникBALL BEARING | 4931479740товар | 1 | 4058546395032 | |
| 16 | 0022 | ПрокладкаGASKET | 4931465318товар | 1 | 4058546234188 | |
| 17 | 0023 | Retaining кольцоRETAINING RING | 4931479741товар | 1 | 4058546395049 | |
| 18 | 0034 | ПодшипникBEARING | 680273003товар | 1 | 4002395843305 | |
| 19 | 0037 | Подшипник крышкаBEARING COVER | 4931465323товар | 1 | 4058546234232 | |
| 20 | 0038 | ВинтSCREW | 4931465324товар | 5 | 4058546234249 | |
| 21 | 0043 | ВинтSCREW | 4931465325товар | 2 | 4058546234256 | |
| 22 | 0044 | ВинтSCREW | 4931465326товар | 5 | — | |
| 23 | 0045 | ШтифтPIN | 4931436155товар | 1 | 4002395881604 | |
| 24 | 0049 | Выключатель leverSWITCH LEVER | 4931465328товар | 1 | 4058546234287 | |
| 25 | 0052 | ЭлектронныйELECTRONIC | 4931479742товар | 1 | 4058546395056 | |
| 26 | 0054 | КрышкаCOVER | 4931465384товар | 1 | 4058546234843 | |
| 27 | 0055 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 28 | 0056 | Шильдик / табличка данныхRATING PLATE | 4931479743товар | 1 | 4058546395063 | |
| 29 | 0057 | ВтулкаSLEEVE | 4931479744товар | 1 | 4058546395070 | |
| 30 | 0058 | Шестерня кейсGEAR CASE | 4931479745товар | 1 | 4058546395087 | |
| 31 | 0059 | Наковальня / приводной валANVIL | 4931479746товар | 1 | 4058546395094 | |
| 32 | 0060 | Ударный механизмHAMMER | 4931479747товар | 1 | 4058546395100 | |
| 33 | 0061 | Cam валCAM SHAFT | 4931479748товар | 1 | 4058546395117 | |
| 34 | 0062 | Intern.geared wheelINTERN.GEARED WHEEL | 4931479749товар | 1 | 4058546395124 | |
| 35 | 0063 | Шестерня кейсGEAR CASE | 4931479750товар | 1 | 4058546395131 | |
| 36 | 0064 | ЭлектронныйELECTRONIC | 4931496016товар | 1 | 4058546531539 | |
| 37 | 0065 | SliderSLIDER | 4931473336товар | 1 | 4058546336387 | |
| 38 | 0066 | РоторROTOR | 4931479752товар | 1 | 4058546395155 | |
| 39 | 0068 | Стопорное кольцоHOLDING RING | 4931479753товар | 1 | 4058546395162 | |
| 40 | 0070 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931479754товар | 1 | 4058546395179 | |
| 41 | 0071 | КорпусHOUSING | 4931479755товар | 1 | 4058546395186 | |
| 42 | 0702 | ВставкаINSERT | 4931479756товар | 1 | 4058546395193 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
