Гайковёрт Milwaukee M18ONEFHIWF1DS-0C — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFHIWF1DS-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFHIWF1DS-0CАртикул инструмента: 4933472071Код схемы: 400047712545 позицийКатегория: Гайковёрты и импульсный инструмент

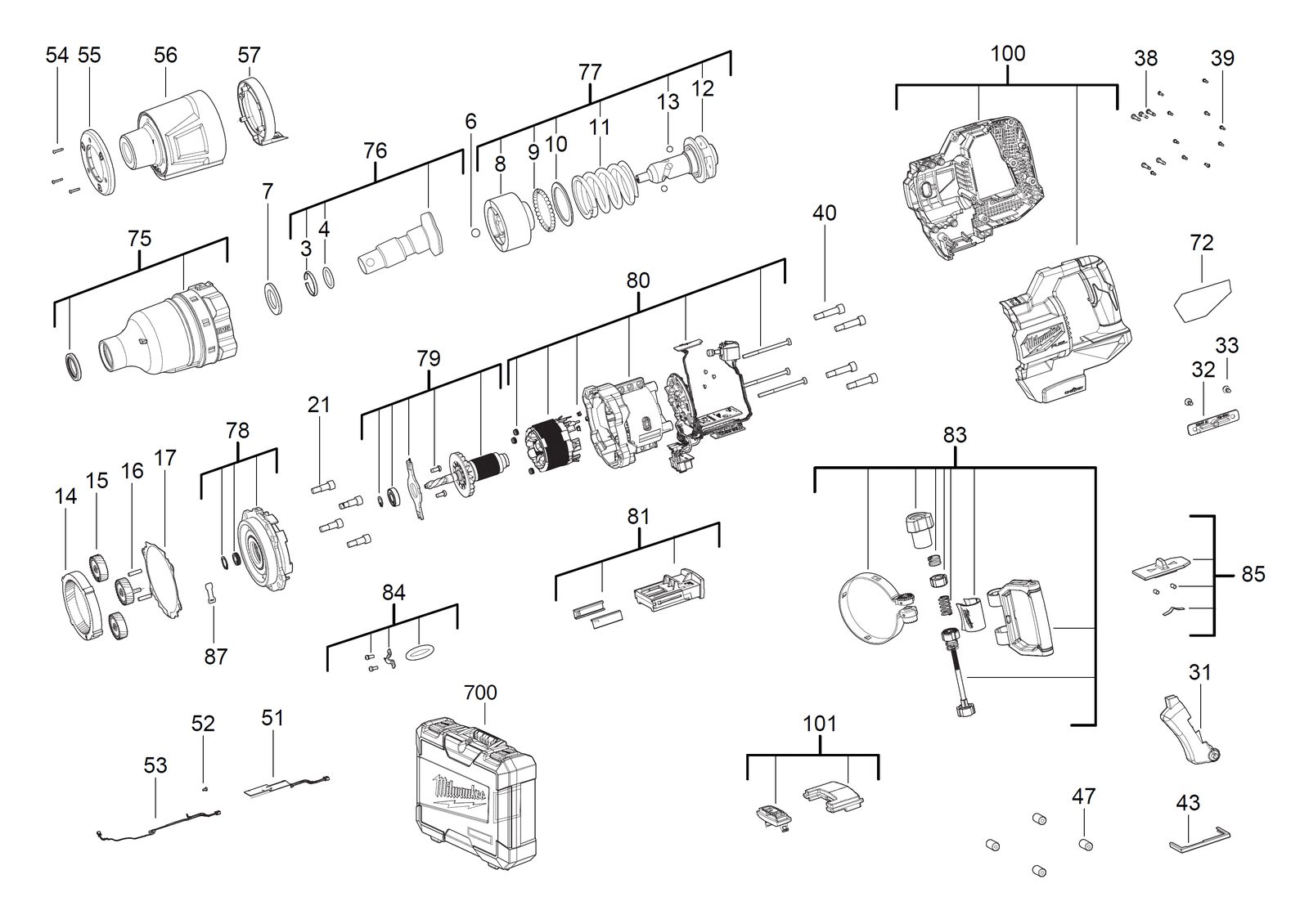

Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1003 | Защитный шайбаPROTECTION WASHER | 4931472110товар | 1 | 4058546283278 | |
| 2 | 1004 | Уплотнительное кольцоO-RING | 4931472111товар | 1 | 4058546283285 | |
| 3 | 1006 | ШарикBALL | 4931473346товар | 1 | 4058546336486 | |
| 4 | 1007 | ШайбаWASHER | 4931473347товар | 1 | 4058546336493 | |
| 5 | 1008 | Ударный механизмHAMMER | 4931473348товар | 1 | 4058546336509 | |
| 6 | 1009 | ШарикBALL | 4931473349товар | 30 | 4058546336516 | |
| 7 | 1010 | ШайбаWASHER | 4931473350товар | 1 | 4058546336523 | |
| 8 | 1011 | ПружинаSPRING | 4931473351товар | 1 | 4058546336530 | |
| 9 | 1012 | Cam валCAM SHAFT | 4931473352товар | 1 | 4058546336547 | |
| 10 | 1013 | ШарикBALL | 4931473353товар | 2 | 4058546336554 | |
| 11 | 1014 | Intern.geared wheelINTERN.GEARED WHEEL | 4931473354товар | 1 | 4058546336561 | |
| 12 | 1015 | Planet wheelPLANET WHEEL | 4931473355товар | 3 | 4058546336578 | |
| 13 | 1016 | ШтифтPIN | 4931473356товар | 3 | 4058546336585 | |
| 14 | 1017 | ПрокладкаGASKET | 4931473357товар | 1 | 4058546336592 | |
| 15 | 1021 | ВинтSCREW | 4931473358товар | 4 | 4058546336608 | |
| 16 | 1031 | Курок / выключательTRIGGER | 4931473359товар | 1 | 4058546336615 | |
| 17 | 1032 | КрышкаCOVER | 4931473360товар | 1 | 4058546336622 | |
| 18 | 1033 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 19 | 1038 | ВинтSCREW | 4931473267товар | 5 | 4058546335694 | |
| 20 | 1039 | ВинтSCREW | 4931473361товар | 10 | 4058546336639 | |
| 21 | 1040 | ВинтSCREW | 4931473362товар | 4 | 4058546336646 | |
| 22 | 1043 | Insulating partINSULATING PART | 4931473363товар | 1 | 4058546336653 | |
| 23 | 1047 | Резиновый sleeveRUBBER SLEEVE | 4931473364товар | 4 | 4058546336660 | |
| 24 | 1051 | ЭлектронныйELECTRONIC | 4931473365товар | 1 | 4058546336677 | |
| 25 | 1052 | ВинтSCREW | 4931466762товар | 1 | 4058546279790 | |
| 26 | 1053 | WireWIRE | 4931473366товар | 1 | 4058546336684 | |
| 27 | 1054 | ВинтSCREW | 4931473367товар | 3 | 4058546336691 | |
| 28 | 1055 | Work lampWORK LAMP | 4931473368товар | 1 | 4058546336707 | |
| 29 | 1056 | Резиновый колпачокRUBBER CAP | 4931473385товар | 1 | 4058546352615 | |
| 30 | 1057 | SpacerSPACER | 4931473370товар | 1 | 4058546336721 | |
| 31 | 1072 | Шильдик / табличка данныхRATING PLATE | 4931473386товар | 1 | 4058546352622 | |
| 32 | 1075 | Шестерня headGEAR HEAD | 4931473387товар | 1 | 4058546352639 | |
| 33 | 1076 | Наковальня / приводной валANVIL | 4931473388товар | 1 | 4058546352646 | |
| 34 | 1077 | Комплект шестерёнGEAR KIT | 4931473374товар | 1 | 4058546336769 | |
| 35 | 1078 | Крышка редуктораGEAR BOX COVER | 4931473375товар | 1 | — | |
| 36 | 1079 | РоторROTOR | 4931473376товар | 1 | — | |
| 37 | 1080 | ЭлектронныйELECTRONIC | 4931473377товар | 1 | — | |
| 38 | 1081 | IsolationISOLATION | 4931473378товар | 1 | 4058546336806 | |
| 39 | 1083 | Дополнительная рукояткаAUXILIARY HANDLE | 4931473379товар | 1 | 4058546336813 | |
| 40 | 1084 | ДержательHOLDER | 4931472130товар | 1 | 4058546283476 | |
| 41 | 1085 | SliderSLIDER | 4931473380товар | 1 | 4058546336820 | |
| 42 | 1087 | Резиновый stopRUBBER STOP | 4931473381товар | 1 | 4058546336837 | |
| 43 | 1100 | КорпусHOUSING | 4931473382товар | 1 | 4058546352585 | |
| 44 | 1101 | SliderSLIDER | 4931473383товар | 1 | 4058546352592 | |
| 45 | 1700 | КейсCARRYING CASE | 4931473384товар | 1 | 4058546352608 |
