Гайковёрт Milwaukee M18ONEFHIWF12E-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFHIWF12E-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFHIWF12E-0XАртикул инструмента: 4933478405Код схемы: 400047730535 позицийКатегория: Гайковёрты и импульсный инструмент

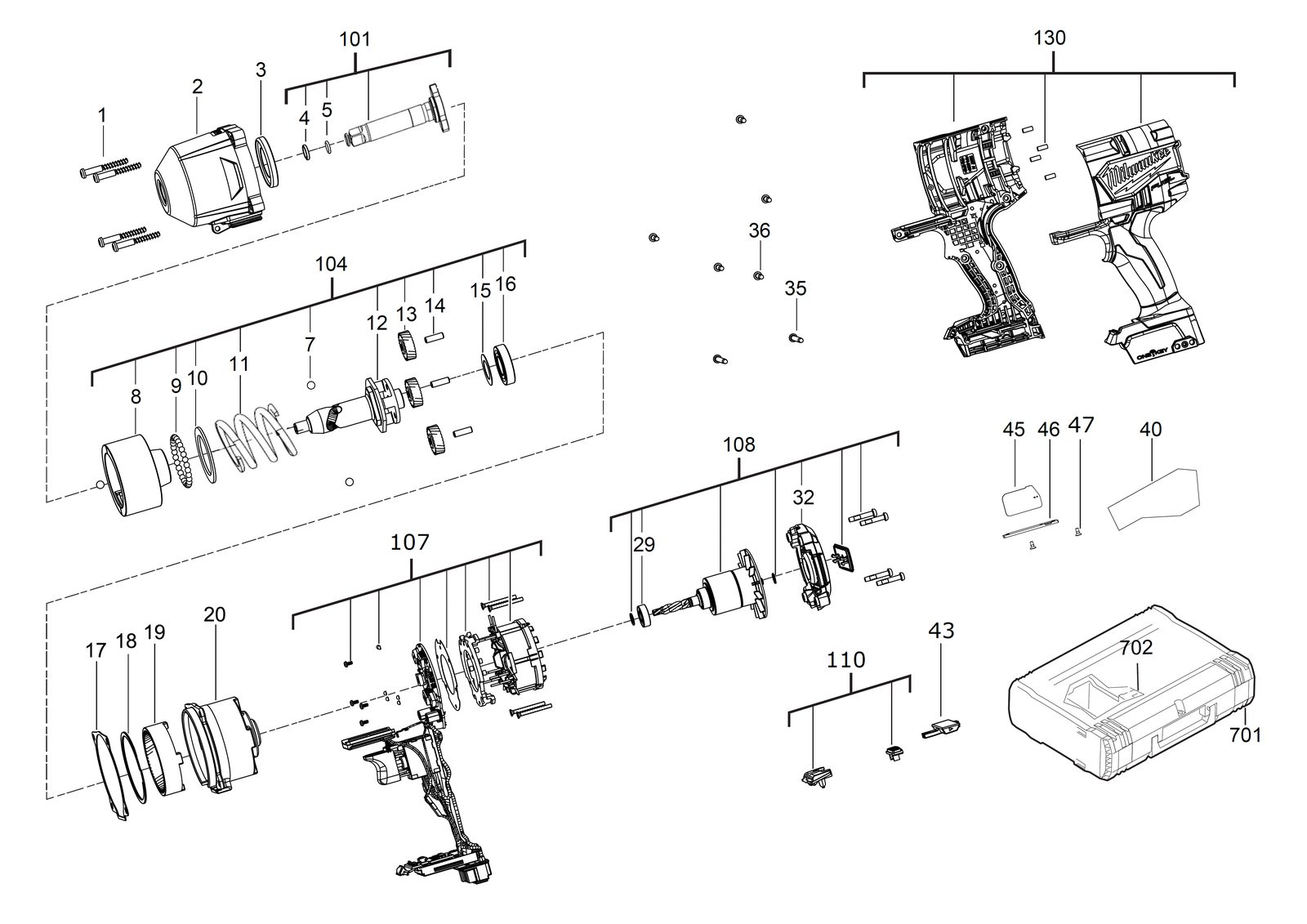

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Feed винтFEED SCREW | 4931465519товар | 4 | 4058546236199 | |
| 2 | 0002 | Шестерня headGEAR HEAD | 4931473327товар | 1 | 4058546336295 | |
| 3 | 0003 | Axial bear.washerAXIAL BEAR.WASHER | 4931465311товар | 1 | 4058546234119 | |
| 4 | 0004 | CirclipCIRCLIP | 4931416493товар | 1 | 4002395898374 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931416492товар | 1 | 4002395898367 | |
| 6 | 0007 | ШарикBALL | 4931436148товар | 1 | 4002395880935 | |
| 7 | 0008 | Ударный механизмHAMMER | 4931473328товар | 1 | 4058546336301 | |
| 8 | 0009 | ШарикBALL | 4931440453товар | 28 | 4002395892020 | |
| 9 | 0010 | Подшипник шайбаBEARING WASHER | 4931465313товар | 1 | 4058546234133 | |
| 10 | 0011 | Pressure пружинаPRESSURE SPRING | 4931465344товар | 1 | 4058546234447 | |
| 11 | 0012 | Cam валCAM SHAFT | 4931473329товар | 1 | 4058546336318 | |
| 12 | 0013 | Planet шестерняPLANET GEAR | 4931454518товар | 3 | 4058546009465 | |
| 13 | 0014 | ШтифтPIN | 671565004товар | 3 | 4002395825028 | |
| 14 | 0015 | Подшипник шайбаBEARING WASHER | 4931465317товар | 1 | 4058546234171 | |
| 15 | 0016 | Шариковый подшипникBALL BEARING | 681340001товар | 1 | 4002395824021 | |
| 16 | 0017 | ПрокладкаGASKET | 4931465381товар | 1 | 4058546234812 | |
| 17 | 0018 | Защитный шайбаPROTECTION WASHER | 4931436145товар | 1 | 4002395880911 | |
| 18 | 0019 | Intern.geared wheelINTERN.GEARED WHEEL | 4931436144товар | 1 | 4002395880904 | |
| 19 | 0020 | Крышка редуктораGEAR BOX COVER | 4931473330товар | 1 | 4058546336325 | |
| 20 | 0029 | Шариковый подшипникBALL BEARING | 4931465322товар | 1 | 4058546234225 | |
| 21 | 0032 | Подшипник крышкаBEARING COVER | 4931465323товар | 1 | 4058546234232 | |
| 22 | 0035 | ВинтSCREW | 4931465325товар | 2 | 4058546234256 | |
| 23 | 0036 | ВинтSCREW | 4931465326товар | 5 | — | |
| 24 | 0040 | Шильдик / табличка данныхRATING PLATE | 4931473331товар | 1 | 4058546336332 | |
| 25 | 0043 | Выключатель leverSWITCH LEVER | 4931465328товар | 1 | 4058546234287 | |
| 26 | 0045 | Contact кейсCONTACT CASE | 4931479742товар | 1 | 4058546395056 | |
| 27 | 0046 | КрышкаCOVER | 4931465384товар | 1 | 4058546234843 | |
| 28 | 0047 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 29 | 0101 | Наковальня / приводной валANVIL | 4931473332товар | 1 | 4058546336349 | |
| 30 | 0104 | Шестерня редуктор комплектGEAR BOX KIT | 4931473333товар | 1 | 4058546336356 | |
| 31 | 0107 | ЭлектронныйELECTRONIC | 4931496012товар | 1 | 4058546531492 | |
| 32 | 0108 | РоторROTOR | 4931473335товар | 1 | 4058546336370 | |
| 33 | 0110 | SliderSLIDER | 4931473336товар | 1 | 4058546336387 | |
| 34 | 0130 | КорпусHOUSING | 4931506389товар | 1 | 4058546557034 | |
| 35 | 0702 | ВставкаINSERT | 4931473337товар | 1 | 4058546336394 |
