Гайковёрт Milwaukee M18ONEFHIWF1-802X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18ONEFHIWF1-802X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEFHIWF1-802XАртикул инструмента: 4933459733Код схемы: 400050308643 позицииКатегория: Гайковёрты и импульсный инструмент

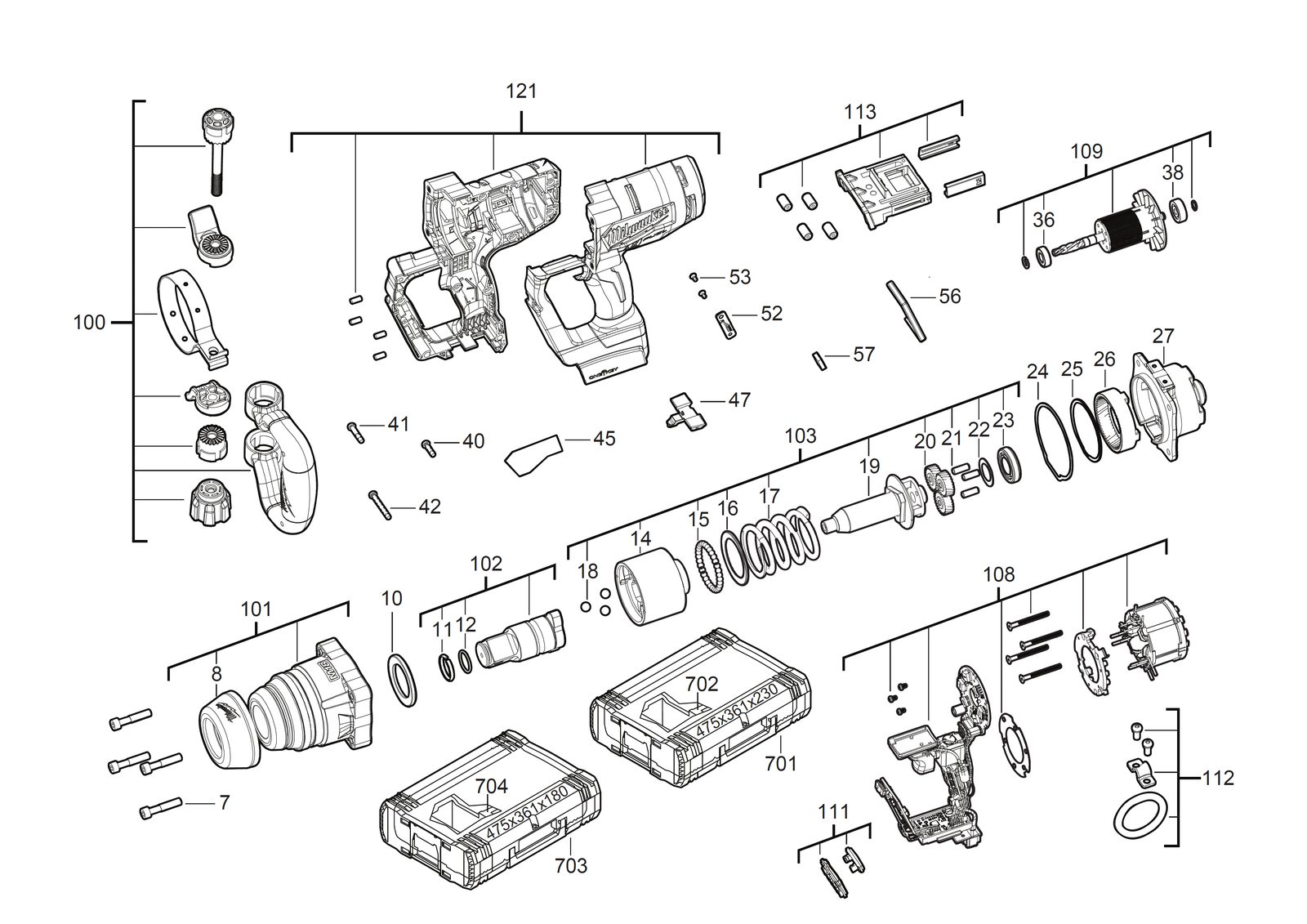

Схема инструмента
Таблица деталей — 43 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0007 | ВинтSCREW | 4931480449товар | 4 | 4058546424640 | |
| 2 | 0008 | Резиновый sleeveRUBBER SLEEVE | 4931472108товар | 1 | 4058546283254 | |
| 3 | 0010 | Резиновый discRUBBER DISC | 4931472109товар | 1 | 4058546283261 | |
| 4 | 0011 | Защитный шайбаPROTECTION WASHER | 4931472110товар | 1 | 4058546283278 | |
| 5 | 0012 | Уплотнительное кольцоO-RING | 4931472111товар | 1 | 4058546283285 | |
| 6 | 0014 | Ударный механизмHAMMER | 4931472112товар | 1 | 4058546283292 | |
| 7 | 0015 | ШарикBALL | 4931440453товар | 31 | 4002395892020 | |
| 8 | 0016 | ШайбаWASHER | 4931472113товар | 1 | 4058546283308 | |
| 9 | 0017 | ПружинаSPRING | 4931472114товар | 1 | 4058546283315 | |
| 10 | 0018 | ШарикBALL | 4931472115товар | 3 | 4058546283322 | |
| 11 | 0019 | Cam валCAM SHAFT | 4931472116товар | 1 | 4058546283339 | |
| 12 | 0020 | Planetary drivePLANETARY DRIVE | 4931465316товар | 3 | 4058546234164 | |
| 13 | 0021 | ШтифтPIN | 671565004товар | 3 | 4002395825028 | |
| 14 | 0022 | Подшипник шайбаBEARING WASHER | 4931465317товар | 1 | 4058546234171 | |
| 15 | 0023 | Шариковый подшипникBALL BEARING | 4931472117товар | 1 | 4058546283346 | |
| 16 | 0024 | ПрокладкаGASKET | 4931472118товар | 1 | 4058546283353 | |
| 17 | 0025 | Стопорное кольцоHOLDING RING | 4931465319товар | 1 | 4058546234195 | |
| 18 | 0026 | Worm шестерня wheelWORM GEAR WHEEL | 4931465320товар | 1 | 4058546234201 | |
| 19 | 0027 | Шестерня крышкаGEAR COVER | 4931480450товар | 1 | 4058546424657 | |
| 20 | 0036 | Шариковый подшипникBALL BEARING | 4931472120товар | 1 | 4058546283377 | |
| 21 | 0038 | Шариковый подшипникBALL BEARING | 681258001товар | 1 | — | |
| 22 | 0040 | ВинтSCREW | 4931465326товар | 9 | — | |
| 23 | 0041 | ВинтSCREW | 4931465324товар | 1 | 4058546234249 | |
| 24 | 0042 | ВинтSCREW | 4931465325товар | 2 | 4058546234256 | |
| 25 | 0045 | Шильдик / табличка данныхRATING PLATE | 4931496561товар | 1 | 4058546536985 | |
| 26 | 0047 | SliderSLIDER | 4931480452товар | 1 | 4058546424671 | |
| 27 | 0052 | КрышкаCOVER | 4931480453товар | 1 | 4058546424688 | |
| 28 | 0053 | ВинтSCREW | 4931465385товар | 2 | 4058546234850 | |
| 29 | 0056 | Foam резиновыйFOAM RUBBER | 4931480454товар | 1 | 4058546424695 | |
| 30 | 0057 | Foam резиновыйFOAM RUBBER | 4931480455товар | 1 | 4058546424701 | |
| 31 | 0100 | Дополнительная рукояткаAUXILIARY HANDLE | 4931472123товар | 1 | 4058546283407 | |
| 32 | 0101 | Корпус редуктораGEAR BOX HOUSING | 4931480456товар | 1 | 4058546424718 | |
| 33 | 0102 | Наковальня / приводной валANVIL | 4931472125товар | 1 | 4058546283421 | |
| 34 | 0103 | Ударный механизмHAMMER | 4931472126товар | 1 | 4058546283438 | |
| 35 | 0108 | ЭлектронныйELECTRONIC | 4931507268товар | 1 | 4058546597795 | |
| 36 | 0109 | РоторROTOR | 4931472128товар | 1 | 4058546283452 | |
| 37 | 0111 | SliderSLIDER | 4931473383товар | 1 | 4058546352592 | |
| 38 | 0112 | ДержательHOLDER | 4931472130товар | 1 | 4058546283476 | |
| 39 | 0113 | IsolationISOLATION | 4931480458товар | 1 | 4058546424732 | |
| 40 | 0121 | КорпусHOUSING | 4931480459товар | 1 | 4058546424749 | |
| 41 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 42 | 0702 | ВставкаINSERT | 4931480460товар | 1 | — | |
| 43 | 0704 | ВставкаINSERT | 4931507269товар | 1 | 4058546597801 |
