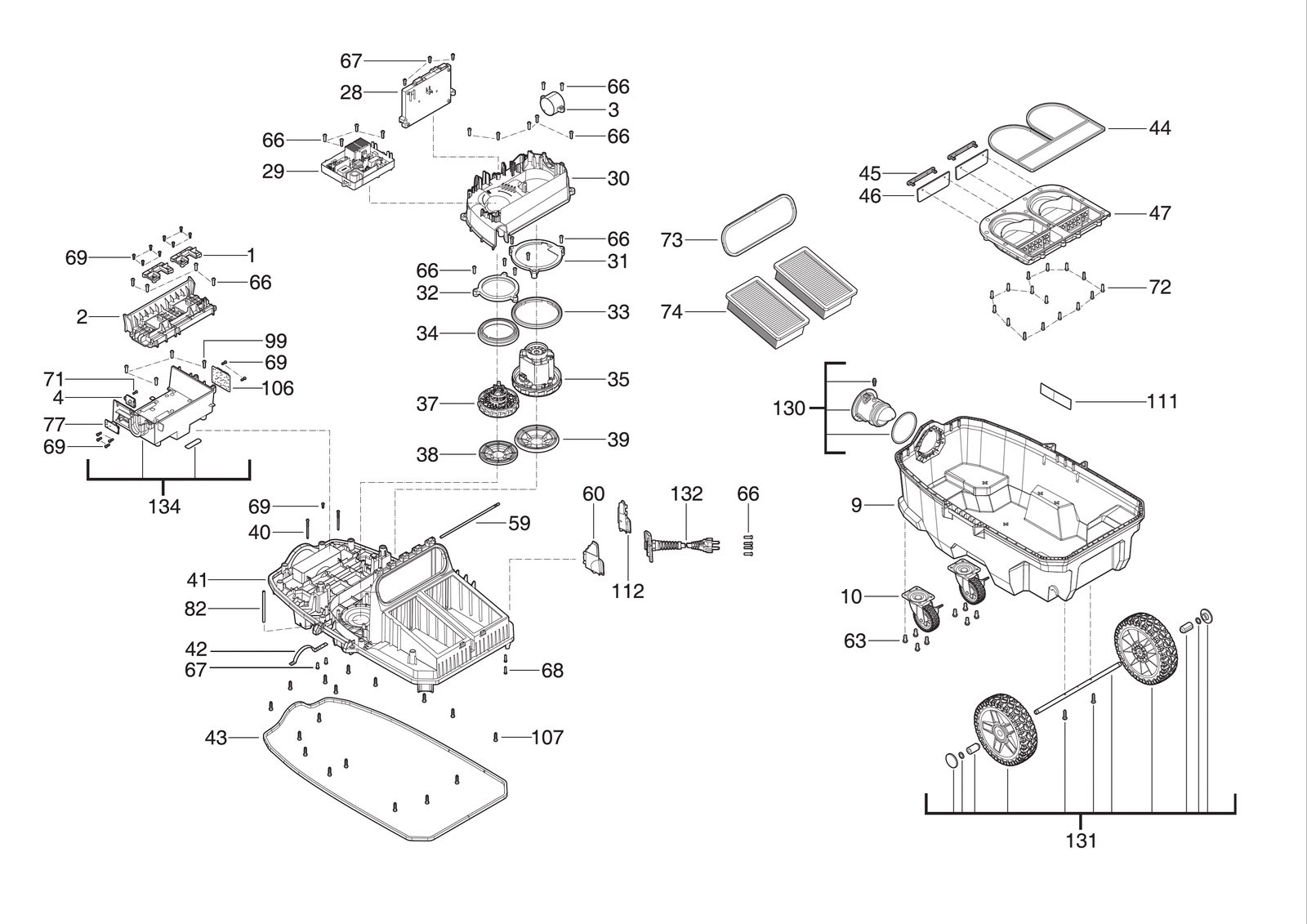

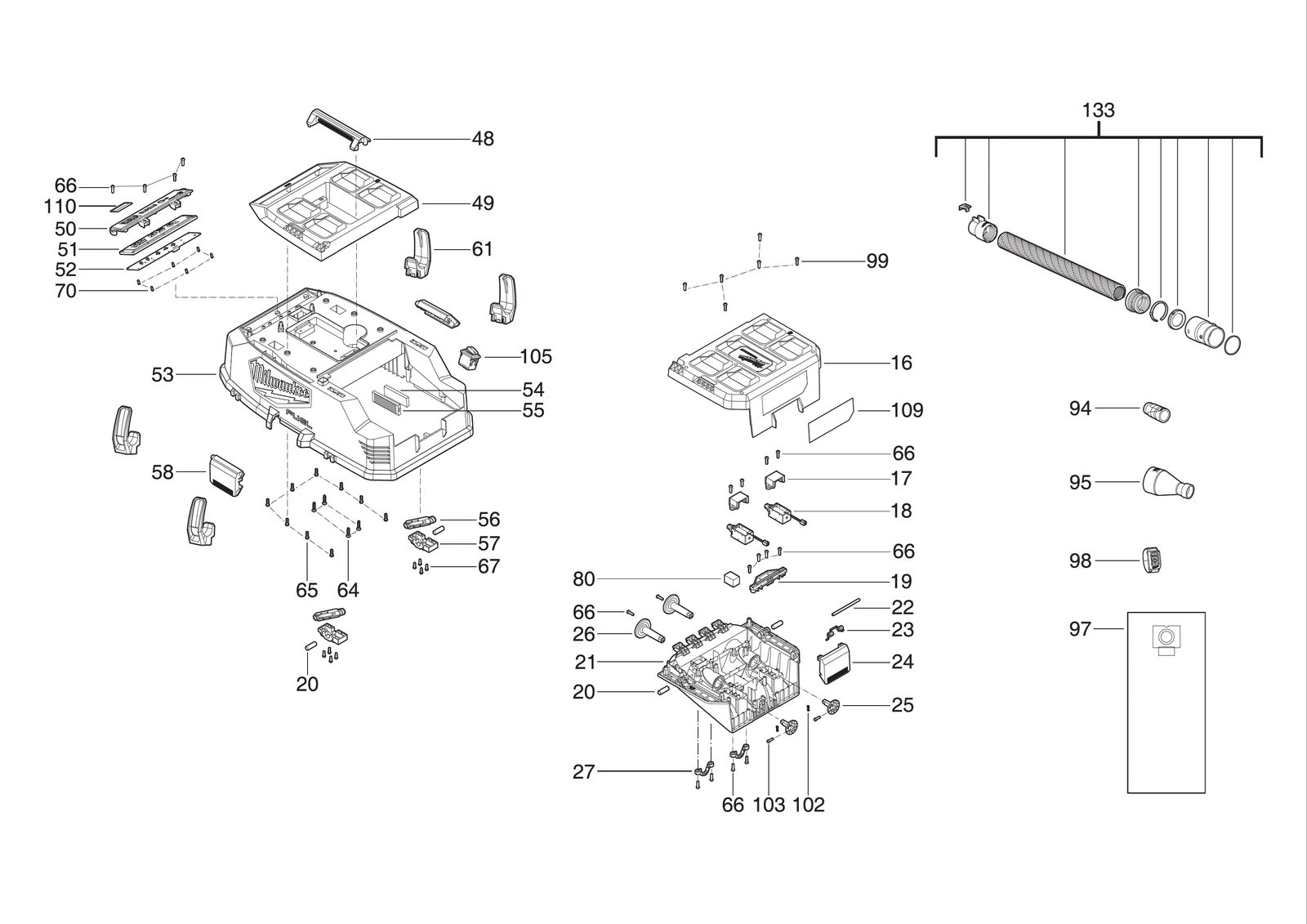

Пылесос или система пылеудаления Milwaukee M18ONEF2VC34M-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18ONEF2VC34M-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEF2VC34M-0Артикул инструмента: 4933498142Код схемы: 400049797685 позицийКатегория: Пылесосы и пылеудаление
Таблица деталей — 85 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931508548товар | 2 | 4058546632106 | |
| 2 | 0002 | КрышкаCOVER | 4931508698товар | 1 | 4058546633608 | |
| 3 | 0003 | КорпусHOUSING | 4931508699товар | 1 | 4058546633615 | |
| 4 | 0004 | КрышкаCOVER | 4931508700товар | 1 | 4058546633622 | |
| 5 | 0009 | БакTANK | 4931508701товар | 1 | 4058546633639 | |
| 6 | 0010 | Wheel параWHEEL PAIR | 4931508702товар | 1 | 4058546633646 | |
| 7 | 0016 | КрышкаCOVER | 4931508703товар | 1 | 4058546633653 | |
| 8 | 0017 | КронштейнBRACKET | 4931508704товар | 2 | 4058546633660 | |
| 9 | 0018 | Solenoid в сбореSOLENOID ASSEMBLY | 4931508705товар | 2 | 4058546633677 | |
| 10 | 0019 | КорпусHOUSING | 4931508706товар | 1 | 4058546633684 | |
| 11 | 0020 | ШтифтPIN | 4931508573товар | 4 | 4058546632359 | |
| 12 | 0021 | КорпусHOUSING | 4931508707товар | 1 | 4058546633691 | |
| 13 | 0022 | LatchLATCH | 4931508708товар | 1 | 4058546633707 | |
| 14 | 0023 | ПружинаSPRING | 4931508709товар | 1 | 4058546633714 | |
| 15 | 0024 | LatchLATCH | 4931508710товар | 1 | 4058546633721 | |
| 16 | 0025 | ПлунжерPLUNGER | 4931508711товар | 2 | 4058546633738 | |
| 17 | 0026 | ПлунжерPLUNGER | 4931508712товар | 2 | 4058546633745 | |
| 18 | 0027 | КронштейнBRACKET | 4931508713товар | 2 | 4058546633752 | |
| 19 | 0028 | ЭлектронныйELECTRONIC | 4931508714товар | 1 | 4058546633769 | |
| 20 | 0029 | Статор / электрическое полеELECTRIC FIELD | 4931508715товар | 1 | 4058546633776 | |
| 21 | 0030 | КорпусHOUSING | 4931508716товар | 1 | 4058546633783 | |
| 22 | 0031 | КрышкаCOVER | 4931508717товар | 1 | 4058546633790 | |
| 23 | 0032 | КронштейнBRACKET | 4931508718товар | 1 | 4058546633806 | |
| 24 | 0033 | УплотнениеSEAL | 4931508719товар | 1 | 4058546633813 | |
| 25 | 0034 | УплотнениеSEAL | 4931508567товар | 1 | 4058546632298 | |
| 26 | 0035 | ДвигательMOTOR | 4931508720товар | 1 | 4058546633820 | |
| 27 | 0037 | ДвигательMOTOR | 4931508568товар | 1 | 4058546632304 | |
| 28 | 0038 | УплотнениеSEAL | 4931508569товар | 1 | 4058546632311 | |
| 29 | 0039 | IsolationISOLATION | 4931508721товар | 1 | 4058546633837 | |
| 30 | 0040 | GaugeGAUGE | 4931508722товар | 2 | 4058546633844 | |
| 31 | 0041 | КорпусHOUSING | 4931508723товар | 1 | 4058546633851 | |
| 32 | 0042 | Strip-bandSTRIP-BAND | 4931508724товар | 1 | 4058546633868 | |
| 33 | 0043 | УплотнениеSEAL | 4931508725товар | 1 | 4058546633875 | |
| 34 | 0044 | УплотнениеSEAL | 4931508726товар | 1 | 4058546633882 | |
| 35 | 0045 | RivetRIVET | 4931508727товар | 2 | 4058546633899 | |
| 36 | 0046 | КрышкаCOVER | 4931508728товар | 2 | 4058546633905 | |
| 37 | 0047 | FrameFRAME | 4931508729товар | 1 | 4058546633912 | |
| 38 | 0048 | РукояткаHANDLE | 4931508544товар | 1 | 4058546632069 | |
| 39 | 0049 | КрышкаCOVER | 4931508730товар | 1 | 4058546633929 | |
| 40 | 0050 | КрышкаCOVER | 4931508731товар | 1 | 4058546633936 | |
| 41 | 0051 | КнопкаBUTTON | 4931508732товар | 1 | 4058546633943 | |
| 42 | 0052 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931508733товар | 1 | 4058546633950 | |
| 43 | 0053 | КорпусHOUSING | 4931508734товар | 1 | 4058546633967 | |
| 44 | 0054 | КронштейнBRACKET | 4931508735товар | 1 | 4058546633974 | |
| 45 | 0055 | ДержательHOLDER | 4931508736товар | 1 | 4058546633981 | |
| 46 | 0056 | ШтокROD | 4931508737товар | 2 | 4058546633998 | |
| 47 | 0057 | ШтифтPIN | 4931508738товар | 2 | 4058546634001 | |
| 48 | 0058 | LatchLATCH | 4931508739товар | 2 | 4058546634018 | |
| 49 | 0059 | ШтифтPIN | 4931508740товар | 1 | 4058546634025 | |
| 50 | 0060 | КорпусHOUSING | 4931508741товар | 1 | 4058546634032 | |
| 51 | 0061 | LatchLATCH | 4931508742товар | 4 | 4058546634049 | |
| 52 | 0063 | ВинтSCREW | 4931496478товар | 8 | 4058546536152 | |
| 53 | 0064 | ВинтSCREW | 4931508743товар | 4 | 4058546634056 | |
| 54 | 0065 | ВинтSCREW | 4931466659товар | 9 | 4058546278762 | |
| 55 | 0066 | ВинтSCREW | 4931508744товар | 43 | 4058546634063 | |
| 56 | 0067 | ВинтSCREW | 4931508745товар | 13 | 4058546634070 | |
| 57 | 0068 | ВинтSCREW | 4931436757товар | 2 | 4002395809844 | |
| 58 | 0069 | ВинтSCREW | 4931506826товар | 15 | 4058546561406 | |
| 59 | 0070 | ВинтSCREW | 4931466151товар | 6 | 4058546273682 | |
| 60 | 0071 | ВинтSCREW | 4931496273товар | 1 | 4058546534103 | |
| 61 | 0072 | ВинтSCREW | 4931508746товар | 16 | 4058546634087 | |
| 62 | 0073 | УплотнениеSEAL | 4931508747товар | 1 | 4058546634094 | |
| 63 | 0074 | Фильтр cleaning комплект - onef2vc34mFilter cleaning kit - ONEF2VC34M | 4932498662товар | 2 | 4058546525316 | |
| 64 | 0077 | Coin cell pcbaCOIN CELL PCBA | 4931508748товар | 1 | 4058546634100 | |
| 65 | 0080 | Ferrite coreFERRITE CORE | 4931508749товар | 1 | 4058546634117 | |
| 66 | 0082 | ТрубкаTUBE | 4931508750товар | 1 | 4058546634124 | |
| 67 | 0094 | ПереходникADAPTOR | 4931508751товар | 1 | 4058546634131 | |
| 68 | 0095 | ПереходникADAPTOR | 4931508752товар | 1 | 4058546634148 | |
| 69 | 0097 | Fleece dust bag- onef2vc34mFleece dust bag- ONEF2VC34M | 4932498663товар | 1 | 4058546525323 | |
| 70 | 0098 | Remote tsc controlREMOTE TSC CONTROL | 4931503508товар | 1 | 4058546634155 | |
| 71 | 0099 | ВинтSCREW | 4931436054товар | 10 | 4002395876372 | |
| 72 | 0102 | ШтифтPIN | 4931508754товар | 2 | 4058546634162 | |
| 73 | 0103 | ШтифтPIN | 4931508755товар | 2 | 4058546634179 | |
| 74 | 0105 | Выключатель on-offSWITCH ON-OFF | 4931508756товар | 1 | 4058546634186 | |
| 75 | 0106 | ЭлектронныйELECTRONIC | 4931508757товар | 1 | 4058546634193 | |
| 76 | 0107 | ВинтSCREW | 4931508758товар | 17 | 4058546634209 | |
| 77 | 0109 | Шильдик / табличка данныхRATING PLATE | 4931510723товар | 1 | 4058546649722 | |
| 78 | 0110 | НаклейкаLABEL | 4931508759товар | 1 | 4058546634216 | |
| 79 | 0111 | НаклейкаLABEL | 4931508760товар | 1 | 4058546634223 | |
| 80 | 0112 | КрышкаCOVER | 4931508761товар | 1 | 4058546634230 | |
| 81 | 0130 | Support bracketSUPPORT BRACKET | 4931508762товар | 1 | 4058546634247 | |
| 82 | 0131 | Wheel комплектWHEEL SET | 4931508763товар | 1 | 4058546634254 | |
| 83 | 0132 | Сетевой шнурPOWER CORD | 4931508767товар | 1 | 4058546634292 | |
| 84 | 0133 | ШлангHOSE | 4931508765товар | 1 | 4058546634278 | |
| 85 | 0134 | КорпусHOUSING | 4931508766товар | 1 | 4058546634285 |
