Дрель-шуруповёрт Milwaukee M18ONEDD-0X — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M18ONEDD-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEDD-0XАртикул инструмента: 4933451911Код схемы: 400045272426 позицийКатегория: Дрели и шуруповёрты

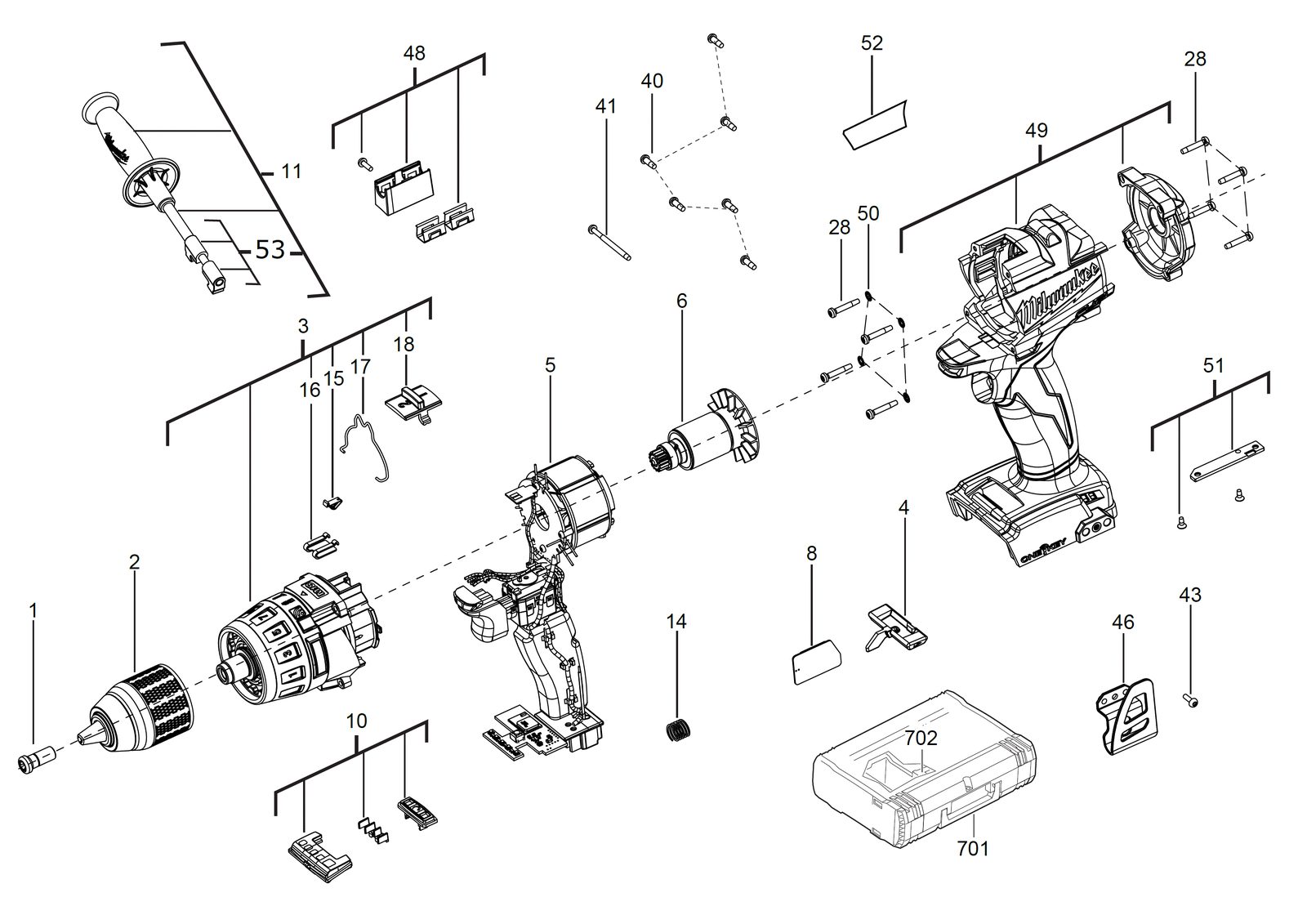

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Фиксирующий винтLOCKING SCREW | 4931453214товар | 1 | 4002395151875 | |
| 2 | 0002 | ПатронCHUCK | 4931454827товар | 1 | 4058546020019 | |
| 3 | 0003 | Комплект шестерёнGEAR KIT | 4931453369товар | 1 | 4002395164110 | |
| 4 | 0004 | РычагLEVER | 4931453219товар | 1 | 4002395152520 | |
| 5 | 0005 | Выключатель комплектSWITCH KIT | 4931453370товар | 1 | 4002395164127 | |
| 6 | 0006 | Ротор в сбореARMATURE ASSEMBLY | 4931453371товар | 1 | 4002395164134 | |
| 7 | 0008 | Contact кейсCONTACT CASE | 4931479742товар | 1 | 4058546395056 | |
| 8 | 0010 | КрышкаCOVER | 4931456377товар | 1 | 4002395172740 | |
| 9 | 0011 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453373товар | 1 | 4002395164158 | |
| 10 | 0014 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 11 | 0015 | Разъём / соединительCONNECTOR | 4931453374товар | 1 | 4002395164165 | |
| 12 | 0016 | Пружина пластинаSPRING PLATE | 4931453226товар | 1 | 4002395152599 | |
| 13 | 0017 | Wire strapWIRE STRAP | 4931453224товар | 1 | 4002395152575 | |
| 14 | 0018 | Выключатель buttonSWITCH BUTTON | 4931453225товар | 1 | — | |
| 15 | 0028 | ВинтSCREW | 4931453223товар | 8 | 4002395152568 | |
| 16 | 0040 | ВинтSCREW | 4931453227товар | 6 | 4002395153206 | |
| 17 | 0041 | ВинтSCREW | 4931453244товар | 1 | 4002395153978 | |
| 18 | 0043 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 19 | 0046 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 20 | 0048 | Bit клипсаBIT CLIP | 4931453375товар | 1 | 4002395164172 | |
| 21 | 0049 | КорпусHOUSING | 4931453376товар | 1 | 4002395164189 | |
| 22 | 0050 | ШайбаWASHER | 4931453229товар | 4 | 4002395153220 | |
| 23 | 0051 | КрышкаCOVER | 4931453377товар | 1 | 4002395164196 | |
| 24 | 0052 | Шильдик / табличка данныхRATING PLATE | 4931453378товар | 1 | — | |
| 25 | 0053 | Angle clamping gripANGLE CLAMPING GRIP | 4931458998товар | 1 | — | |
| 26 | 0702 | ВставкаINSERT | 4931453379товар | 1 | — |
