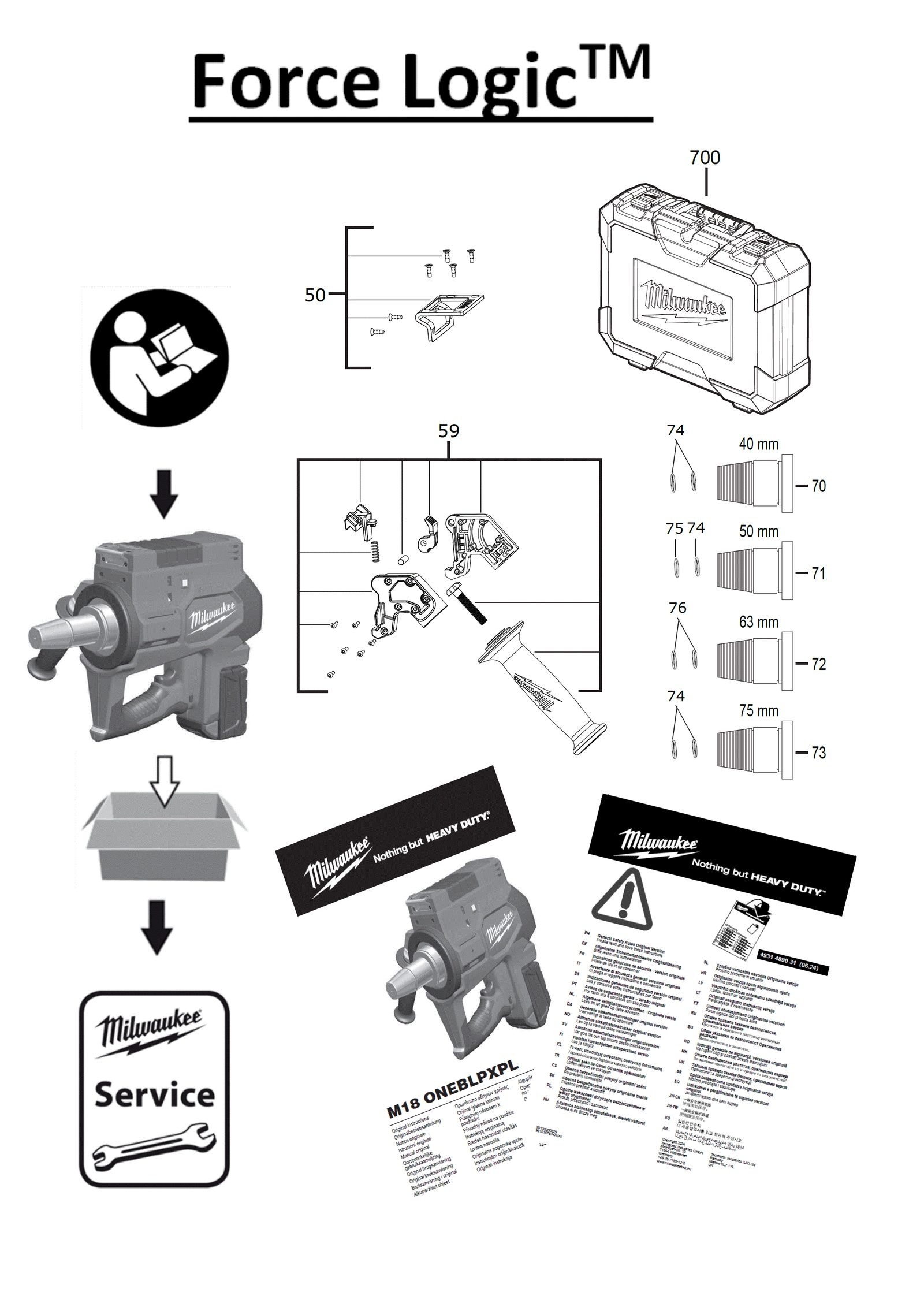

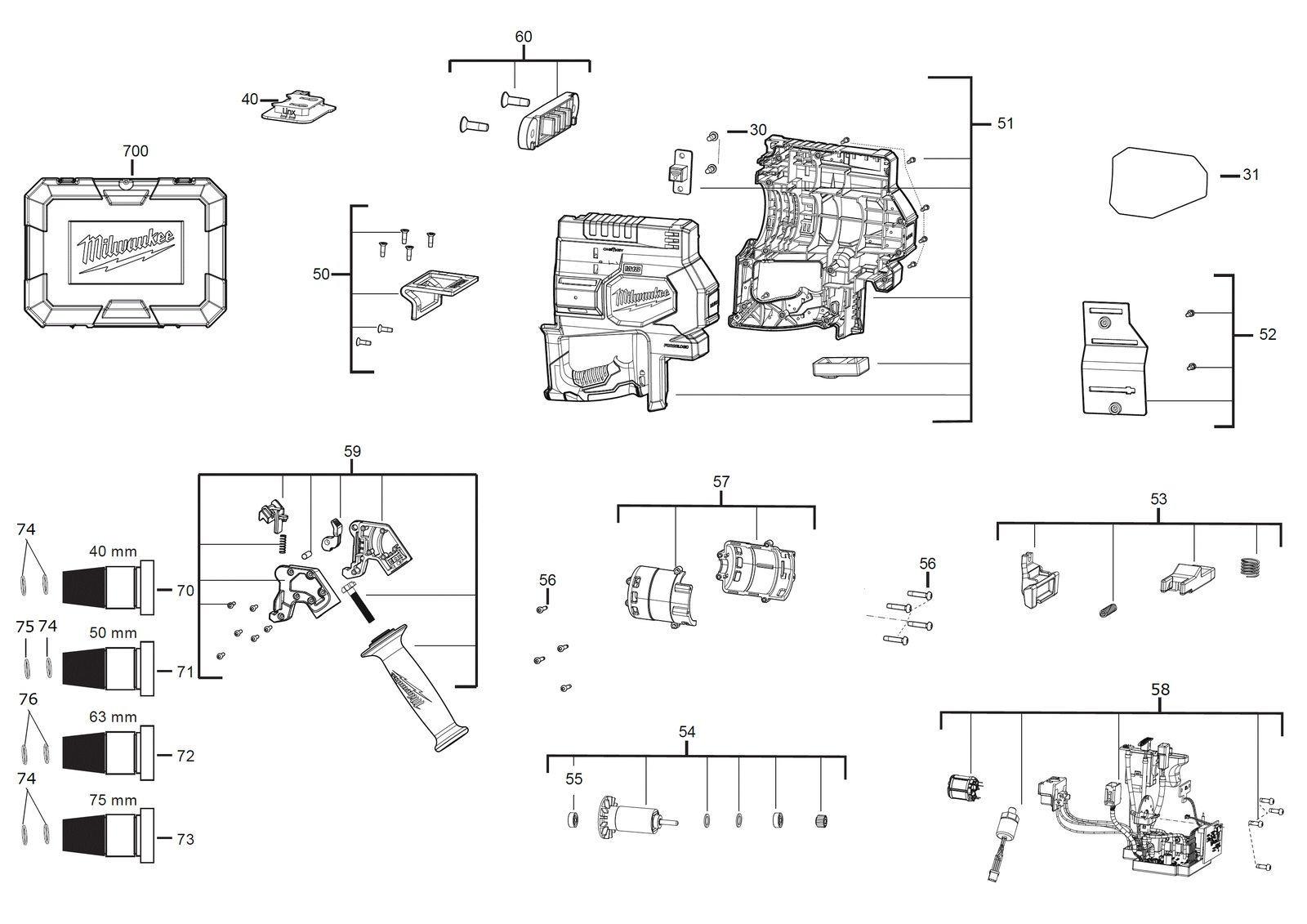

Пресс-инструмент Milwaukee M18ONEBLPXPL-502C — взрыв-схема
Сервисная страница: Пресс-инструмент Milwaukee M18ONEBLPXPL-502C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18ONEBLPXPL-502CАртикул инструмента: 4933464299Код схемы: 40005101406 позицийКатегория: Заклёпочники и пресс-инструмент
Таблица деталей — 6 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0050 | КрюкHOOK | 4931453747товар | 1 | 4002395142859 | |
| 2 | 0059 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453755товар | 1 | 4002395140138 | |
| 3 | 0074 | Уплотнительное кольцоO-RING | 4931466599товар | 5 | 4058546278168 | |
| 4 | 0075 | Уплотнительное кольцоO-RING | 4931466600товар | 1 | 4058546278175 | |
| 5 | 0076 | Уплотнительное кольцоO-RING | 4931466601товар | 2 | 4058546278182 | |
| 6 | 0700 | КейсCARRYING CASE | 4931508689товар | 1 | 4058546633516 |
