Лобзик Milwaukee M18JS2000-0 — взрыв-схема
Сервисная страница: Лобзик Milwaukee M18JS2000-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18JS2000-0Артикул инструмента: 4933498026Код схемы: 40005101639 позицийКатегория: Пилы, лобзики и инструмент для резки

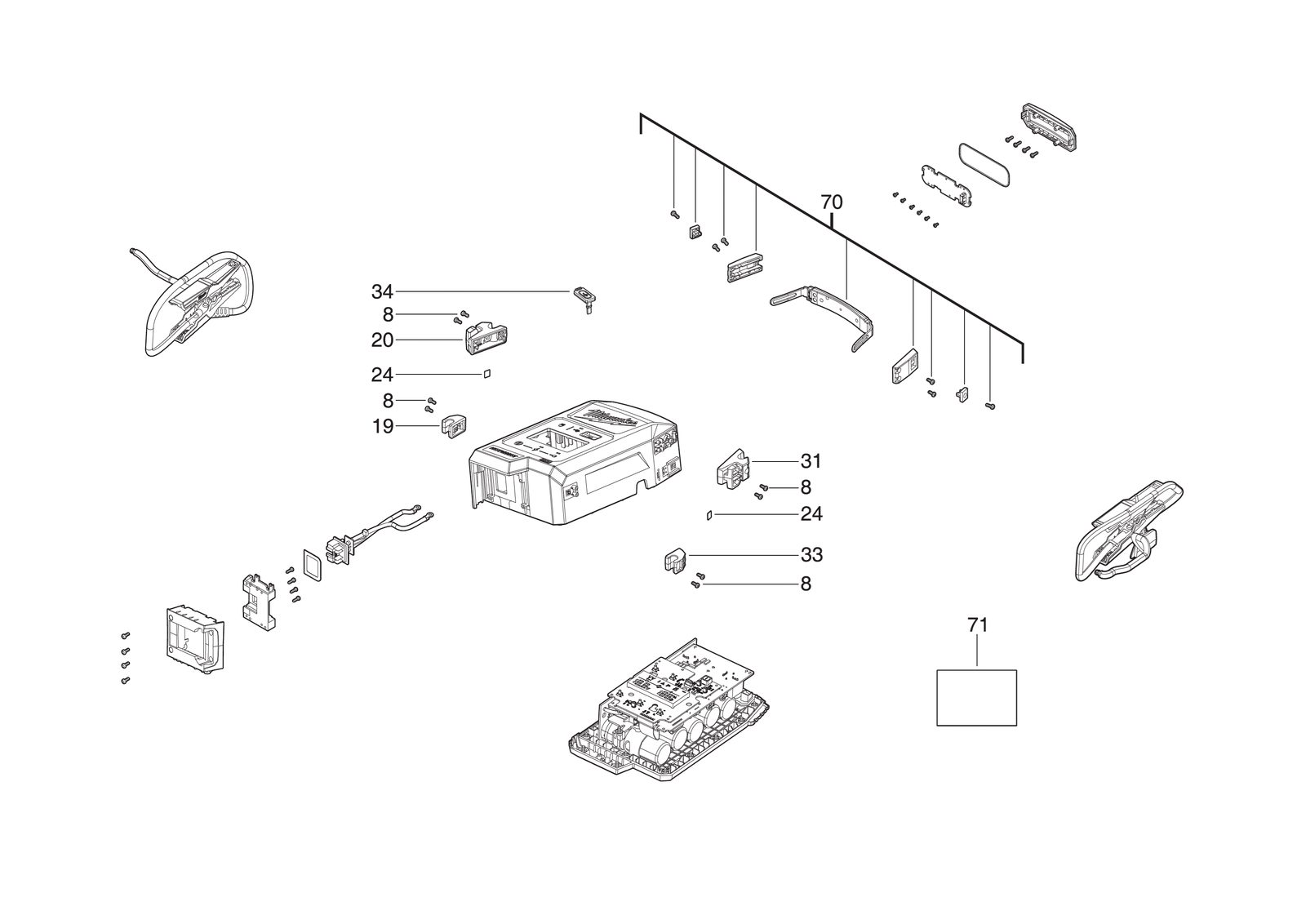

Схема инструмента
Таблица деталей — 9 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | ВинтSCREW | 4931508344товар | 8 | 4058546630065 | |
| 2 | 0019 | ДержательHOLDER | 4931508345товар | 1 | 4058546630072 | |
| 3 | 0020 | ClampCLAMP | 4931508346товар | 1 | 4058546630089 | |
| 4 | 0024 | Резиновый пластинаRUBBER PLATE | 4931508347товар | 2 | 4058546630096 | |
| 5 | 0031 | ClampCLAMP | 4931508348товар | 1 | 4058546630102 | |
| 6 | 0033 | ДержательHOLDER | 4931508349товар | 1 | 4058546630119 | |
| 7 | 0034 | КрышкаCOVER | 4931508350товар | 1 | 4058546630126 | |
| 8 | 0070 | Комплект рукояткиHANDLE SET | 4931508351товар | 1 | 4058546630133 | |
| 9 | 0071 | Шильдик / табличка данныхRATING PLATE | 4931510171товар | 1 | 4058546649135 |
