Пресс-инструмент Milwaukee M18HUP700-121 IN2 — взрыв-схема
Сервисная страница: Пресс-инструмент Milwaukee M18HUP700-121 IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HUP700-121 IN2Артикул инструмента: 4933471813Код схемы: 400047453510 позицийКатегория: Заклёпочники и пресс-инструмент

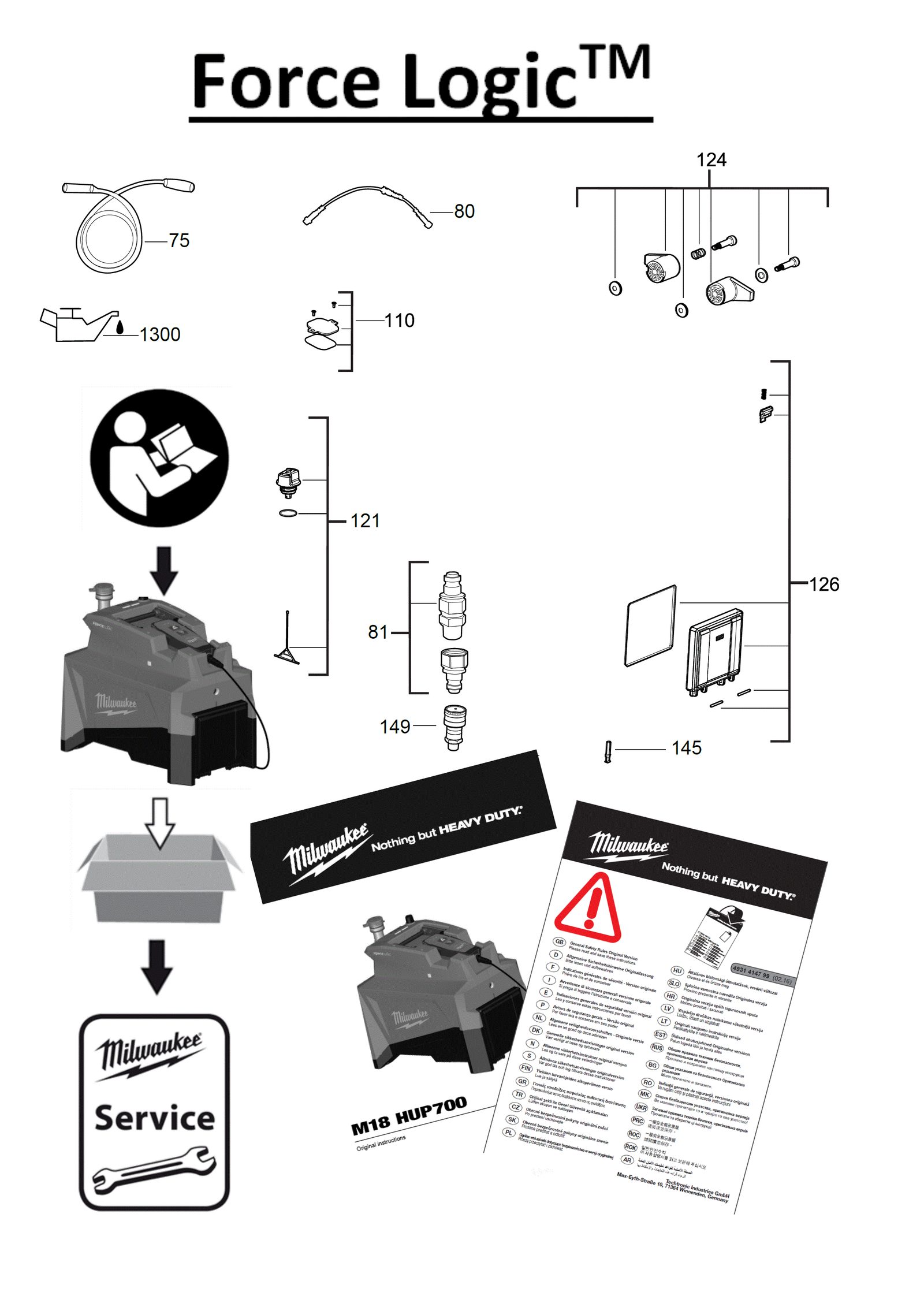

Схема инструмента
Таблица деталей — 10 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0075 | КабельCABLE | 4931472520товар | 1 | 4058546328221 | |
| 2 | 0080 | WireWIRE | 4931472522товар | 1 | — | |
| 3 | 0081 | МуфтаCOUPLING | 4931472523товар | 1 | 4058546328252 | |
| 4 | 0110 | КорпусHOUSING | 4931472534товар | 1 | 4058546328368 | |
| 5 | 0121 | Корпус крышкаHOUSING COVER | 4931472542товар | 1 | 4058546328443 | |
| 6 | 0124 | Шнур gripCORD GRIP | 4931472544товар | 1 | 4058546328467 | |
| 7 | 0126 | DoorDOOR | 4931472546товар | 1 | 4058546328481 | |
| 8 | 0145 | PlugPLUG | 4931472565товар | 1 | 4058546328672 | |
| 9 | 0149 | Coupling sleeveCOUPLING SLEEVE | 4931472569товар | 1 | 4058546328719 | |
| 10 | 1300 | Hydraulic oilHYDRAULIC OIL | 4932472004товар | 1 | 4058546324001 |
