Пресс-инструмент Milwaukee M18HUP700-121 — взрыв-схема

Сервисная страница: Пресс-инструмент Milwaukee M18HUP700-121. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.

Модель: M18HUP700-121Артикул инструмента: 4933499335Код схемы: 400051015010 позицийКатегория: Заклёпочники и пресс-инструмент

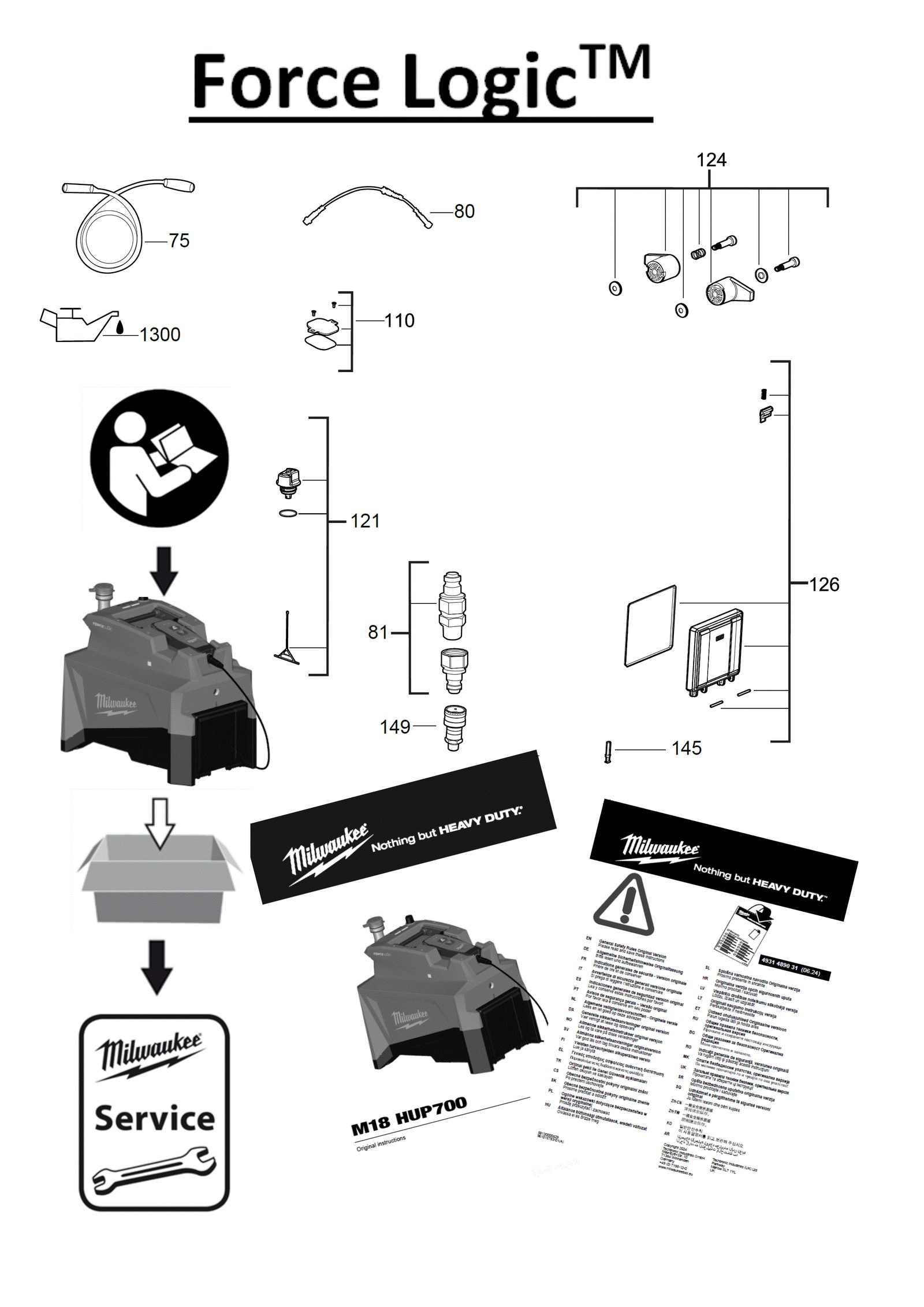

Схема инструмента

Таблица деталей — 10 позиций

Поз.ДетальАртикулК-воEANКорзина
10075КабельCABLE4931472520товар14058546328221
20080WireWIRE4931472522товар1
30081МуфтаCOUPLING4931472523товар14058546328252
40110КорпусHOUSING4931472534товар14058546328368
50121Корпус крышкаHOUSING COVER4931472542товар14058546328443
60124Шнур gripCORD GRIP4931472544товар14058546328467
70126DoorDOOR4931472546товар14058546328481
80145PlugPLUG4931472565товар14058546328672
90149Coupling sleeveCOUPLING SLEEVE4931472569товар14058546328719
1013001 liter can of hydraulic oil1 Liter Can of Hydraulic Oil4932472004товар14058546324001
