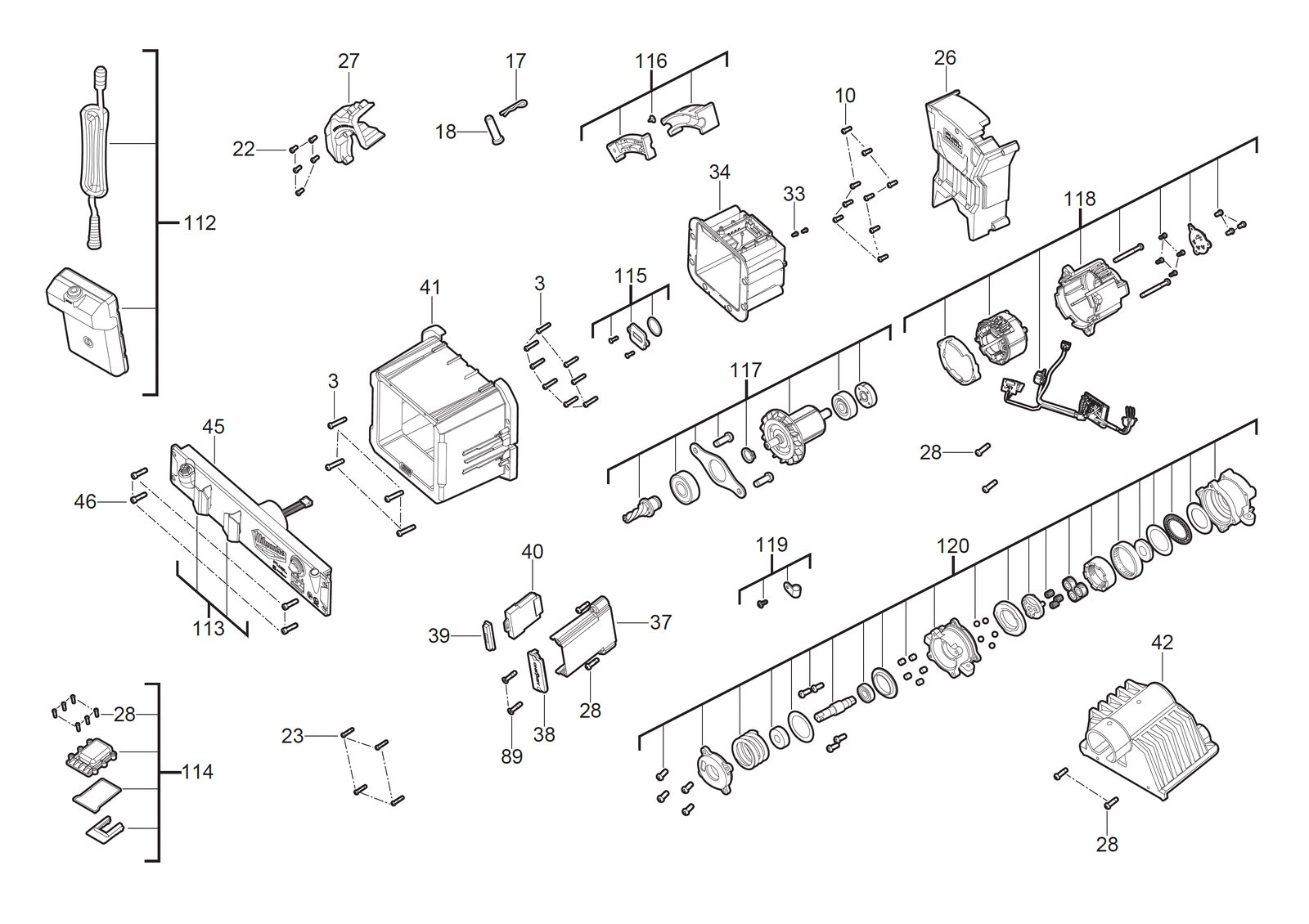

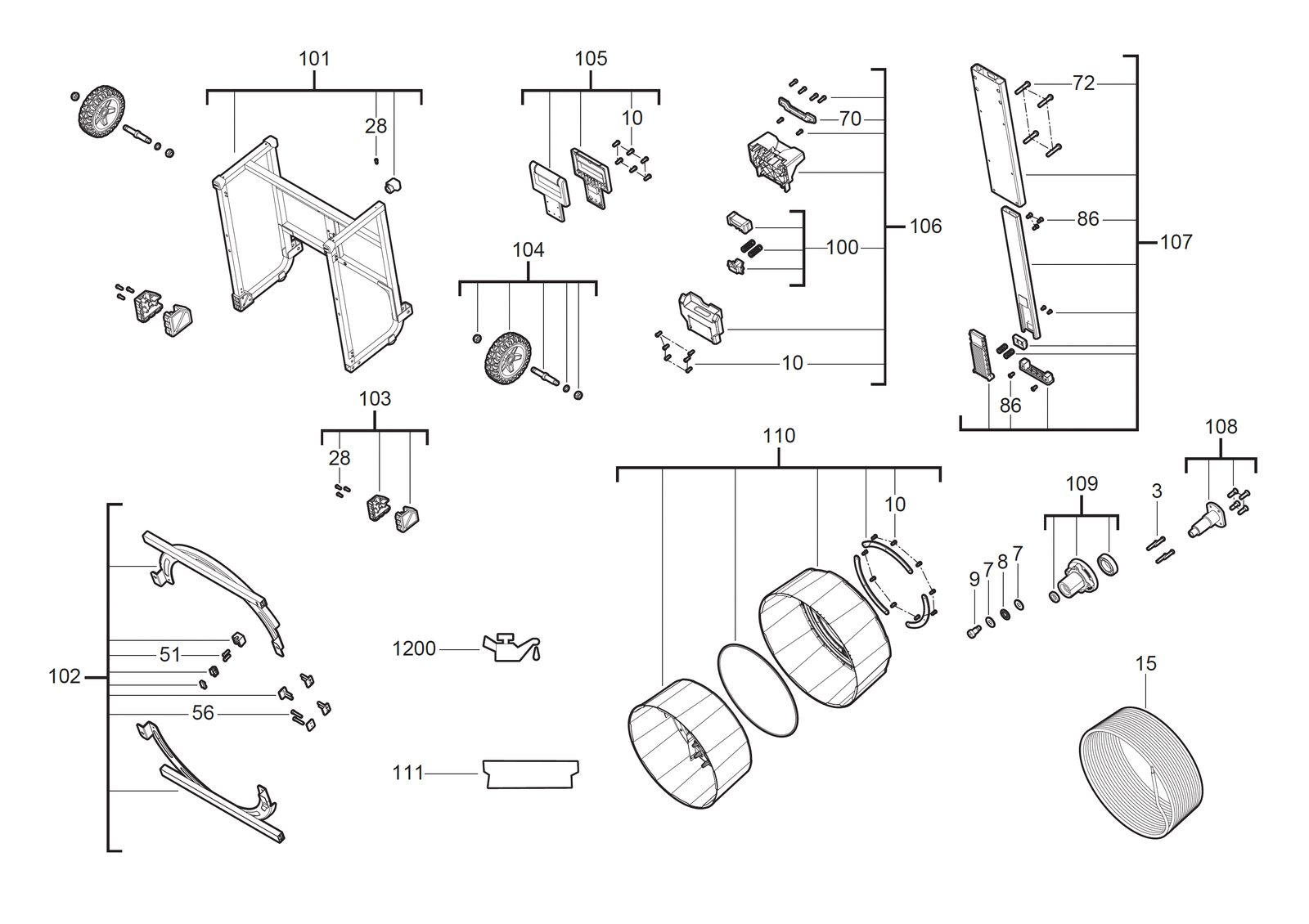

Прочистная машина Milwaukee M18HSFSM-122 — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M18HSFSM-122. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HSFSM-122Артикул инструмента: 4933480722Код схемы: 400049736551 позицияКатегория: Сантехнический и прочистной инструмент
Таблица деталей — 51 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931435023товар | 16 | 4002395857302 | |
| 2 | 0007 | ШайбаWASHER | 4931495503товар | 2 | 4058546491710 | |
| 3 | 0008 | Игольчатый подшипникNEEDLE BEARING | 4931495541товар | 1 | 4058546492090 | |
| 4 | 0009 | ВинтSCREW | 4931495504товар | 1 | 4058546491727 | |
| 5 | 0010 | ВинтSCREW | 4931465326товар | 42 | — | |
| 6 | 0015 | Hsfsm-rc8 replacement кабельHSFSM-RC8 REPLACEMENT CABLE | 4932480723товар | 1 | 4058546410087 | |
| 7 | 0017 | ШтифтPIN | 4931495505товар | 1 | 4058546491734 | |
| 8 | 0018 | PinionPINION | 4931495506товар | 1 | 4058546491741 | |
| 9 | 0022 | ВинтSCREW | 4931446540товар | 5 | 4002395876259 | |
| 10 | 0023 | ВинтSCREW | 4931454838товар | 4 | 4058546020125 | |
| 11 | 0026 | КрышкаCOVER | 4931495507товар | 1 | 4058546491758 | |
| 12 | 0027 | КрышкаCOVER | 4931495508товар | 1 | 4058546491765 | |
| 13 | 0028 | ВинтSCREW | 660570005товар | 26 | 4002395827329 | |
| 14 | 0033 | ВинтSCREW | 4931431788товар | 4 | 4002395895717 | |
| 15 | 0034 | КолпачокCAP | 4931495509товар | 1 | 4058546491772 | |
| 16 | 0037 | КрышкаCOVER | 4931495510товар | 1 | 4058546491789 | |
| 17 | 0038 | КолпачокCAP | 4931495511товар | 1 | 4058546491796 | |
| 18 | 0039 | FoamFOAM | 4931495512товар | 1 | 4058546491802 | |
| 19 | 0040 | ЭлектронныйELECTRONIC | 4931506873товар | 1 | 4058546561871 | |
| 20 | 0041 | РедукторBOX | 4931495514товар | 1 | 4058546491826 | |
| 21 | 0042 | КронштейнBRACKET | 4931495515товар | 1 | 4058546491833 | |
| 22 | 0045 | КрышкаCOVER | 4931495516товар | 1 | 4058546491840 | |
| 23 | 0046 | ВинтSCREW | 4931479165товар | 4 | 4058546367336 | |
| 24 | 0051 | ВинтSCREW | 4931495540товар | 2 | 4058546492083 | |
| 25 | 0056 | ВинтSCREW | 4931495517товар | 8 | 4058546491857 | |
| 26 | 0070 | Резиновый footRUBBER FOOT | 4931495518товар | 1 | 4058546491864 | |
| 27 | 0072 | ВинтSCREW | 4931495519товар | 4 | 4058546491871 | |
| 28 | 0086 | ВинтSCREW | 4931479208товар | 5 | 4058546367763 | |
| 29 | 0089 | ВинтSCREW | 4931473907товар | 2 | 4058546364755 | |
| 30 | 0100 | Выключатель leverSWITCH LEVER | 4931495520товар | 1 | 4058546491888 | |
| 31 | 0101 | FrameFRAME | 4931495521товар | 1 | 4058546491895 | |
| 32 | 0102 | Cross bracketCROSS BRACKET | 4931495522товар | 1 | 4058546491901 | |
| 33 | 0103 | Резиновый footRUBBER FOOT | 4931495523товар | 2 | 4058546491918 | |
| 34 | 0104 | Wheel комплектWHEEL SET | 4931495524товар | 2 | 4058546491925 | |
| 35 | 0105 | РукояткаHANDLE | 4931495525товар | 1 | 4058546491932 | |
| 36 | 0106 | Рукоятка крышкаHANDLE COVER | 4931495526товар | 1 | 4058546491949 | |
| 37 | 0107 | Комплект рукояткиHANDLE SET | 4931495527товар | 1 | 4058546491956 | |
| 38 | 0108 | ВалSHAFT | 4931495528товар | 1 | 4058546491963 | |
| 39 | 0109 | Подшипник sleeveBEARING SLEEVE | 4931495529товар | 1 | 4058546491970 | |
| 40 | 0110 | Clamping комплектCLAMPING SET | 4931495530товар | 1 | 4058546491987 | |
| 41 | 0111 | Шильдик / табличка данныхRATING PLATE | 4931495531товар | 1 | 4058546491994 | |
| 42 | 0112 | Foot pedalFOOT PEDAL | 4931465496товар | 1 | 4058546235963 | |
| 43 | 0113 | FootFOOT | 4931495532товар | 1 | 4058546492007 | |
| 44 | 0114 | Крышка в сбореCOVER ASSY | 4931495533товар | 1 | 4058546492014 | |
| 45 | 0115 | КрышкаCOVER | 4931495534товар | 1 | 4058546492021 | |
| 46 | 0116 | RetainerRETAINER | 4931495535товар | 1 | 4058546492038 | |
| 47 | 0117 | Ротор / якорьARMATURE | 4931495536товар | 1 | 4058546492045 | |
| 48 | 0118 | ЭлектронныйELECTRONIC | 4931495537товар | 1 | 4058546492052 | |
| 49 | 0119 | WireWIRE | 4931495538товар | 1 | 4058546492069 | |
| 50 | 0120 | РедукторGEAR BOX | 4931495539товар | 1 | 4058546492076 | |
| 51 | 1200 | Aceite para m18hsfsm 500mlACEITE PARA M18HSFSM 500ML | 4932480905товар | 1 | 4058546411909 |
