Сантехнический инструмент Milwaukee M18HSFC125R-802C — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18HSFC125R-802C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HSFC125R-802CАртикул инструмента: 4933492421Код схемы: 400049720010 позицийКатегория: Сантехнический и прочистной инструмент

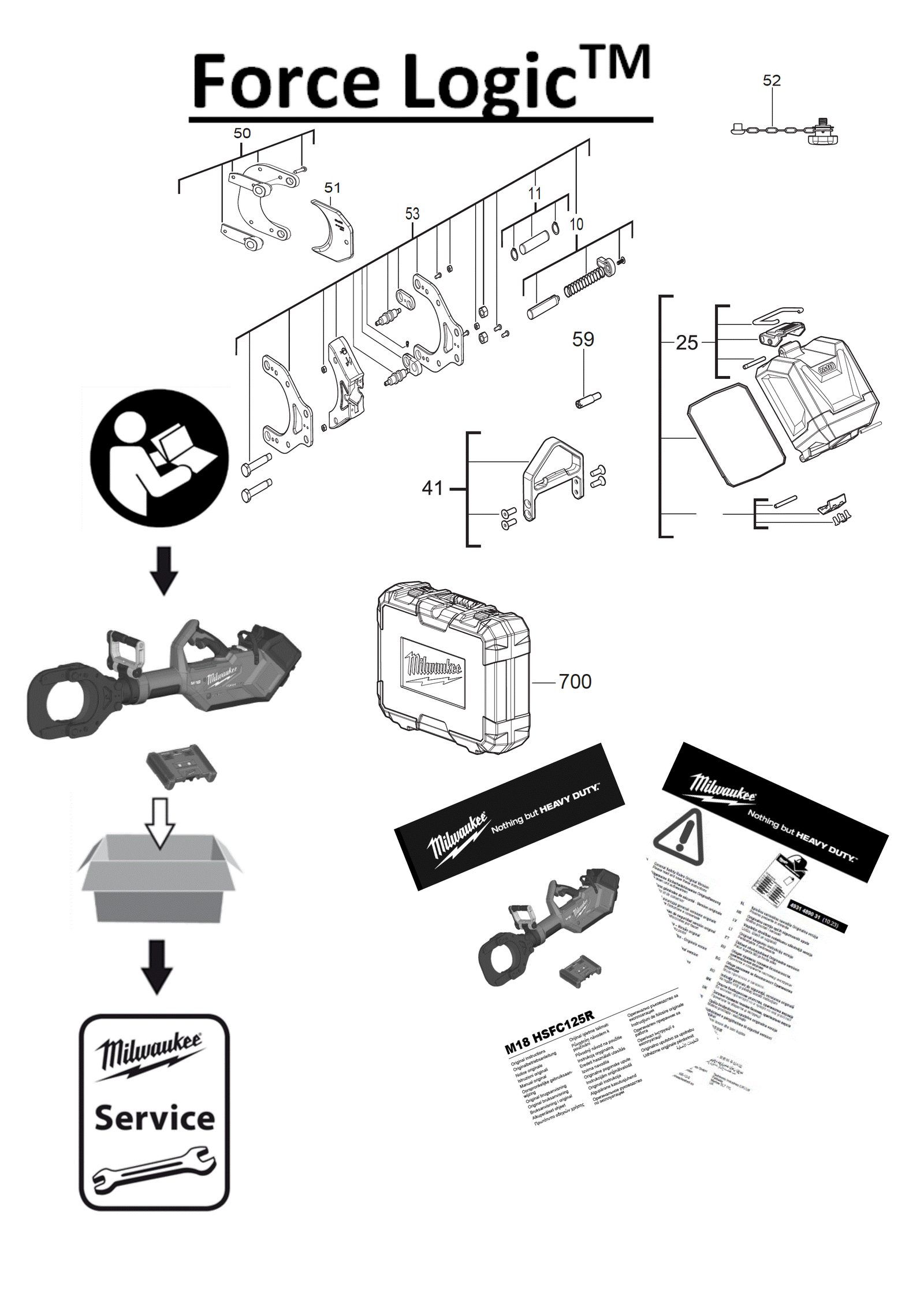

Схема инструмента
Таблица деталей — 10 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | Holding штифтHOLDING PIN | 4931496912товар | 1 | 4058546540494 | |
| 2 | 0011 | ШтифтPIN | 4931496913товар | 1 | 4058546540500 | |
| 3 | 0025 | LatchLATCH | 4931496922товар | 1 | 4058546552367 | |
| 4 | 0041 | ДержательHOLDER | 4931496929товар | 1 | 4058546552435 | |
| 5 | 0050 | Fl нож for m18 hcc125/m18 hsfc125FL Blade for M18 HCC125/M18 HSFC125 | 4932492423товар | 1 | 4058546417901 | |
| 6 | 0051 | Mr нож for m18 hcc125/m18 hsfc125MR Blade for M18 HCC125/M18 HSFC125 | 4932492424товар | 1 | 4058546417918 | |
| 7 | 0052 | Ground.bar driverGROUND.BAR DRIVER | 4931496949товар | 1 | 4058546552633 | |
| 8 | 0053 | Cutting headCUTTING HEAD | 4931496935товар | 1 | 4058546552497 | |
| 9 | 0059 | ШтифтPIN | 4931496941товар | 1 | 4058546552558 | |
| 10 | 0700 | КейсCARRYING CASE | 4931496944товар | 1 | 4058546552589 |
