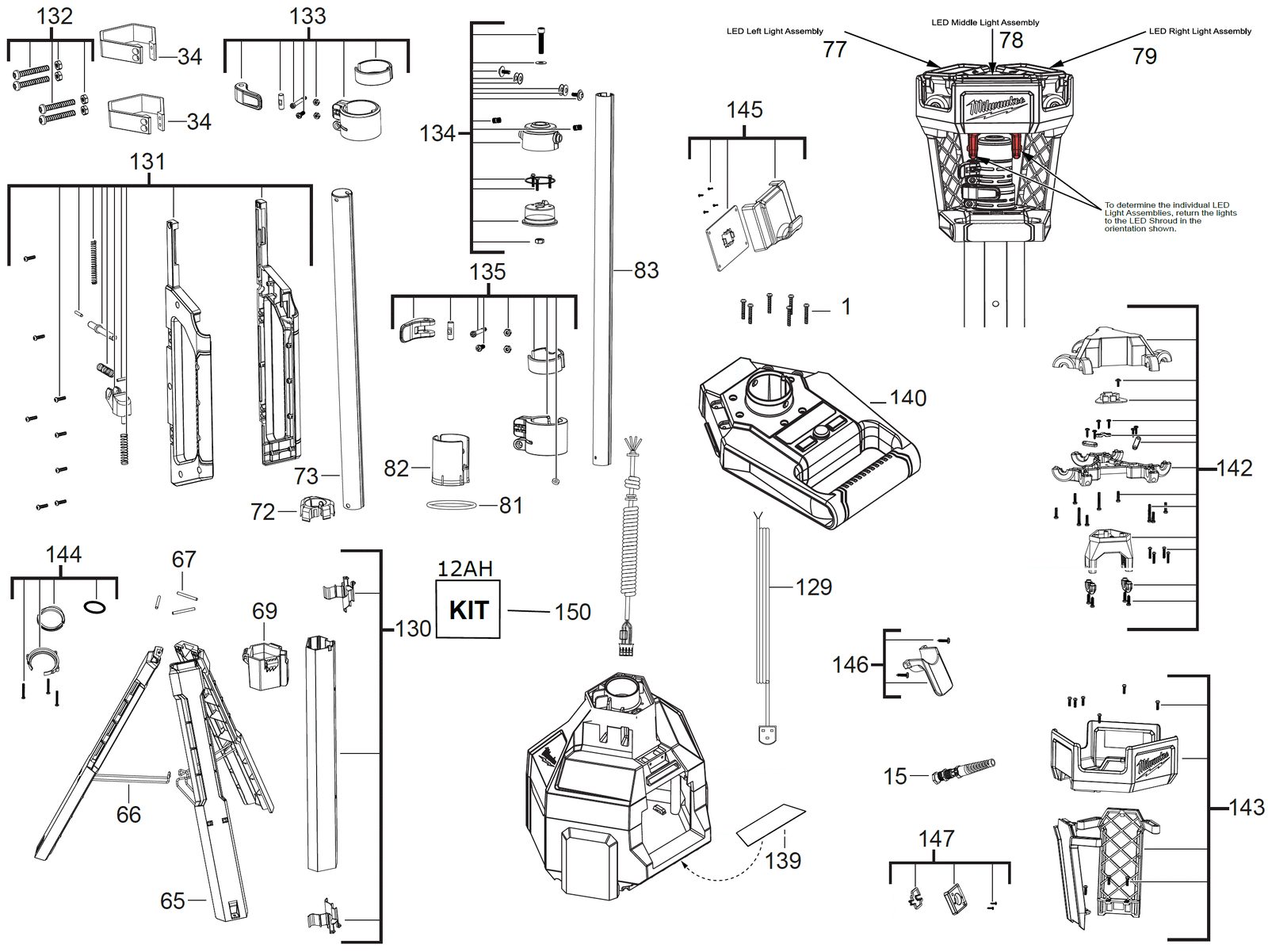

Осветительный прибор Milwaukee M18HSAL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18HSAL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HSAL-0Артикул инструмента: 4933451392Код схемы: 400045687631 позицияКатегория: Осветительные приборы
Таблица деталей — 31 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453488товар | 6 | 4002395149582 | |
| 2 | 0015 | КрышкаCOVER | 4931454874товар | 1 | 4058546020484 | |
| 3 | 0034 | Clamping кольцоCLAMPING RING | 4931453482товар | 2 | — | |
| 4 | 0065 | FootFOOT | 4931453480товар | 3 | 4002395149506 | |
| 5 | 0066 | Swivel footSWIVEL FOOT | 4931453478товар | 3 | — | |
| 6 | 0067 | ШтифтPIN | 4931453481товар | 3 | 4002395149513 | |
| 7 | 0069 | Clamping pieceCLAMPING PIECE | 4931453483товар | 1 | 4002395149537 | |
| 8 | 0072 | Guide pieceGUIDE PIECE | 4931454875товар | 1 | 4058546020491 | |
| 9 | 0073 | ТрубкаTUBE | 4931454876товар | 1 | 4058546020507 | |
| 10 | 0077 | IlluminantILLUMINANT | 4931454877товар | 1 | — | |
| 11 | 0078 | IlluminantILLUMINANT | 4931454878товар | 1 | — | |
| 12 | 0079 | IlluminantILLUMINANT | 4931454879товар | 1 | 4058546020538 | |
| 13 | 0081 | Уплотнительное кольцоO-RING | 4931454880товар | 1 | 4058546020545 | |
| 14 | 0082 | КольцоRING | 4931454881товар | 1 | 4058546020552 | |
| 15 | 0083 | ТрубкаTUBE | 4931454882товар | 1 | — | |
| 16 | 0129 | Сетевой шнурPOWER CORD | 4931454883товар | 1 | 4058546020576 | |
| 17 | 0130 | Guide трубкаGUIDE TUBE | 4931454884товар | 1 | 4058546020583 | |
| 18 | 0131 | Рукоятка compl.HANDLE COMPL. | 4931454885товар | 1 | 4058546020590 | |
| 19 | 0132 | Комплект болтовBOLT SET | 4931453497товар | 1 | 4002395150274 | |
| 20 | 0133 | Clamping кольцоCLAMPING RING | 4931461470товар | 1 | 4058546037031 | |
| 21 | 0134 | КрышкаCOVER | 4931453498товар | 1 | 4002395150281 | |
| 22 | 0135 | Clamping pieceCLAMPING PIECE | 4931461471товар | 1 | 4058546037048 | |
| 23 | 0139 | Шильдик / табличка данныхRATING PLATE | 4931454886товар | 1 | 4058546020606 | |
| 24 | 0140 | РукояткаHANDLE | 4931454887товар | 1 | 4058546020613 | |
| 25 | 0142 | Guide elementGUIDE ELEMENT | 4931454888товар | 1 | — | |
| 26 | 0143 | Lamp корпусLAMP HOUSING | 4931454889товар | 1 | — | |
| 27 | 0144 | Стопорное кольцоHOLDING RING | 4931454890товар | 1 | 4058546020644 | |
| 28 | 0145 | Кабель клипсаCABLE CLIP | 4931454891товар | 1 | 4058546020651 | |
| 29 | 0146 | Кабель клипсаCABLE CLIP | 4931454892товар | 1 | 4058546020668 | |
| 30 | 0147 | Защитный колпачокPROTECTIVE CAP | 4931454893товар | 1 | 4058546020675 | |
| 31 | 0150 | Сервисный комплектSERVICE KIT | 4931466671товар | 1 | 4058546278885 |
