Осветительный прибор Milwaukee M18HOSALC-552B — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18HOSALC-552B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HOSALC-552BАртикул инструмента: 4933479350Код схемы: 400048101735 позицийКатегория: Осветительные приборы

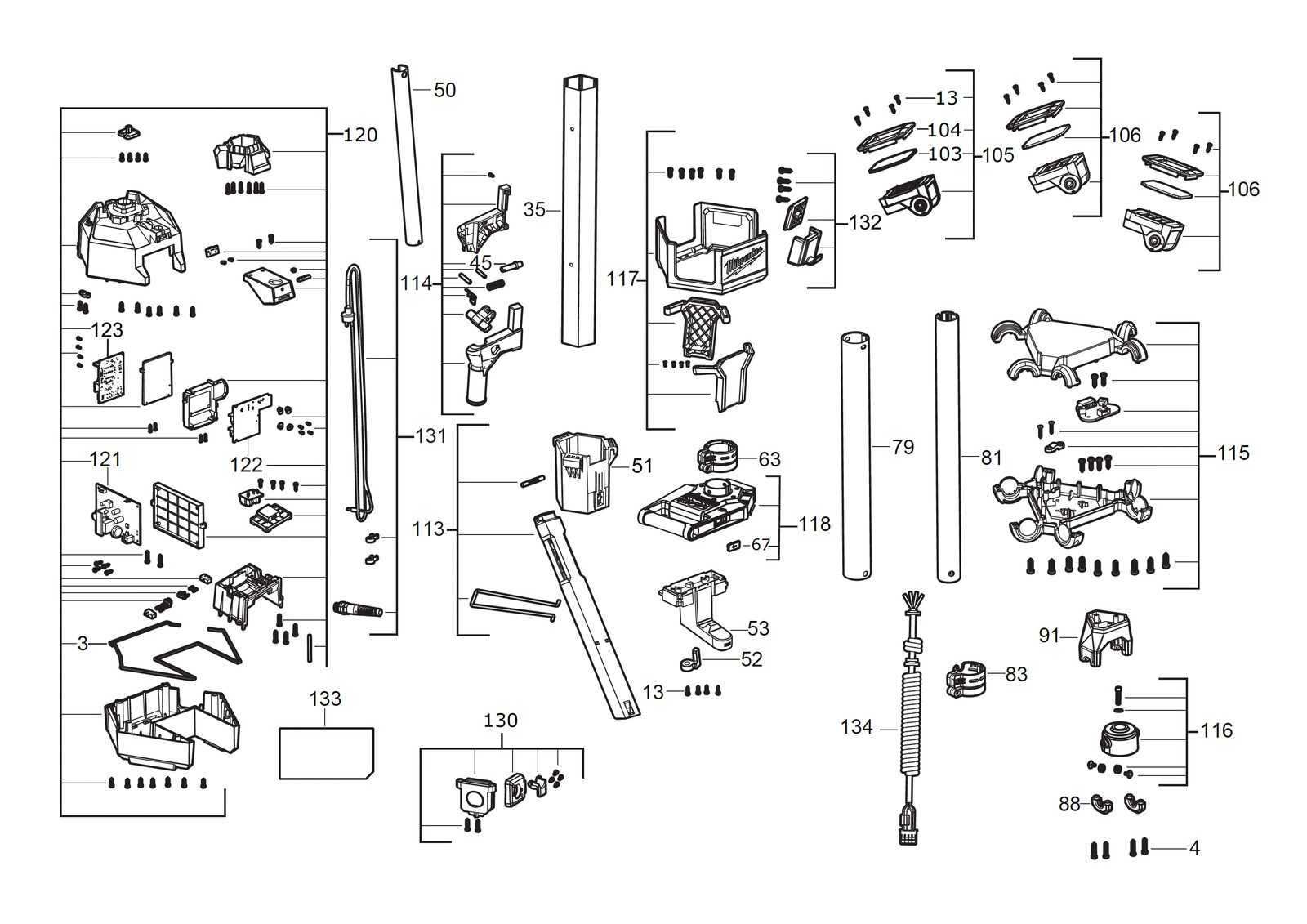

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ПрокладкаGASKET | 4931507695товар | 1 | 4058546602062 | |
| 2 | 0004 | ВинтSCREW | 4931473933товар | 4 | 4058546365011 | |
| 3 | 0013 | ВинтSCREW | 4931473934товар | 15 | 4058546365028 | |
| 4 | 0035 | ColumnCOLUMN | 4931473935товар | 1 | 4058546365035 | |
| 5 | 0045 | ШтифтPIN | 4931496621товар | 1 | 4058546537586 | |
| 6 | 0050 | ТрубкаTUBE | 4931473936товар | 1 | 4058546365042 | |
| 7 | 0051 | Fastening partsFASTENING PARTS | 4931473937товар | 1 | 4058546365059 | |
| 8 | 0052 | КрышкаCOVER | 4931473938товар | 1 | 4058546365066 | |
| 9 | 0053 | Fastening partsFASTENING PARTS | 4931473939товар | 1 | 4058546365073 | |
| 10 | 0063 | Adjusting lockADJUSTING LOCK | 4931473940товар | 1 | 4058546365080 | |
| 11 | 0067 | КрышкаCOVER | 4931473941товар | 1 | 4058546365097 | |
| 12 | 0079 | ТрубкаTUBE | 4931473942товар | 1 | 4058546365103 | |
| 13 | 0081 | ТрубкаTUBE | 4931473943товар | 1 | 4058546365110 | |
| 14 | 0083 | Adjusting lockADJUSTING LOCK | 4931473944товар | 1 | 4058546365127 | |
| 15 | 0088 | КрышкаCOVER | 4931473945товар | 2 | 4058546365134 | |
| 16 | 0091 | ДержательHOLDER | 4931473946товар | 1 | 4058546365141 | |
| 17 | 0103 | ЛинзаLENS | 4931473947товар | 3 | 4058546365158 | |
| 18 | 0104 | КрышкаCOVER | 4931473948товар | 3 | 4058546365165 | |
| 19 | 0105 | LampLAMP | 4931473949товар | 1 | 4058546365172 | |
| 20 | 0106 | LampLAMP | 4931473950товар | 1 | 4058546365189 | |
| 21 | 0113 | КомплектKIT | 4931473951товар | 1 | 4058546365196 | |
| 22 | 0114 | РукояткаHANDLE | 4931473952товар | 1 | 4058546365202 | |
| 23 | 0115 | Корпус крышкаHOUSING COVER | 4931473953товар | 1 | 4058546365219 | |
| 24 | 0116 | Mounting колпачокMOUNTING CAP | 4931473954товар | 1 | 4058546365226 | |
| 25 | 0117 | КомплектKIT | 4931473955товар | 1 | 4058546365233 | |
| 26 | 0118 | Control panel комплектCONTROL PANEL KIT | 4931496622товар | 1 | 4058546537593 | |
| 27 | 0120 | Опорная плитаBASE PLATE | 4931473957товар | 1 | 4058546365257 | |
| 28 | 0121 | ЭлектронныйELECTRONIC | 4931473958товар | 1 | 4058546365264 | |
| 29 | 0122 | ЭлектронныйELECTRONIC | 4931473959товар | 1 | 4058546365271 | |
| 30 | 0123 | ЭлектронныйELECTRONIC | 4931473960товар | 1 | 4058546365288 | |
| 31 | 0130 | Terminal plugTERMINAL PLUG | 4931473961товар | 1 | 4058546365295 | |
| 32 | 0131 | Сетевой шнурPOWER CORD | 4931473962товар | 1 | 4058546365301 | |
| 33 | 0132 | ДержательHOLDER | 4931473963товар | 1 | 4058546365318 | |
| 34 | 0133 | Шильдик / табличка данныхRATING PLATE | 4931473964товар | 1 | 4058546365325 | |
| 35 | 0134 | WireWIRE | 4931473965товар | 1 | 4058546365332 |
