Пресс-инструмент Milwaukee M18HKP-201CA IN2 — взрыв-схема
Сервисная страница: Пресс-инструмент Milwaukee M18HKP-201CA IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HKP-201CA IN2Артикул инструмента: 4933451204Код схемы: 40004560306 позицийКатегория: Заклёпочники и пресс-инструмент

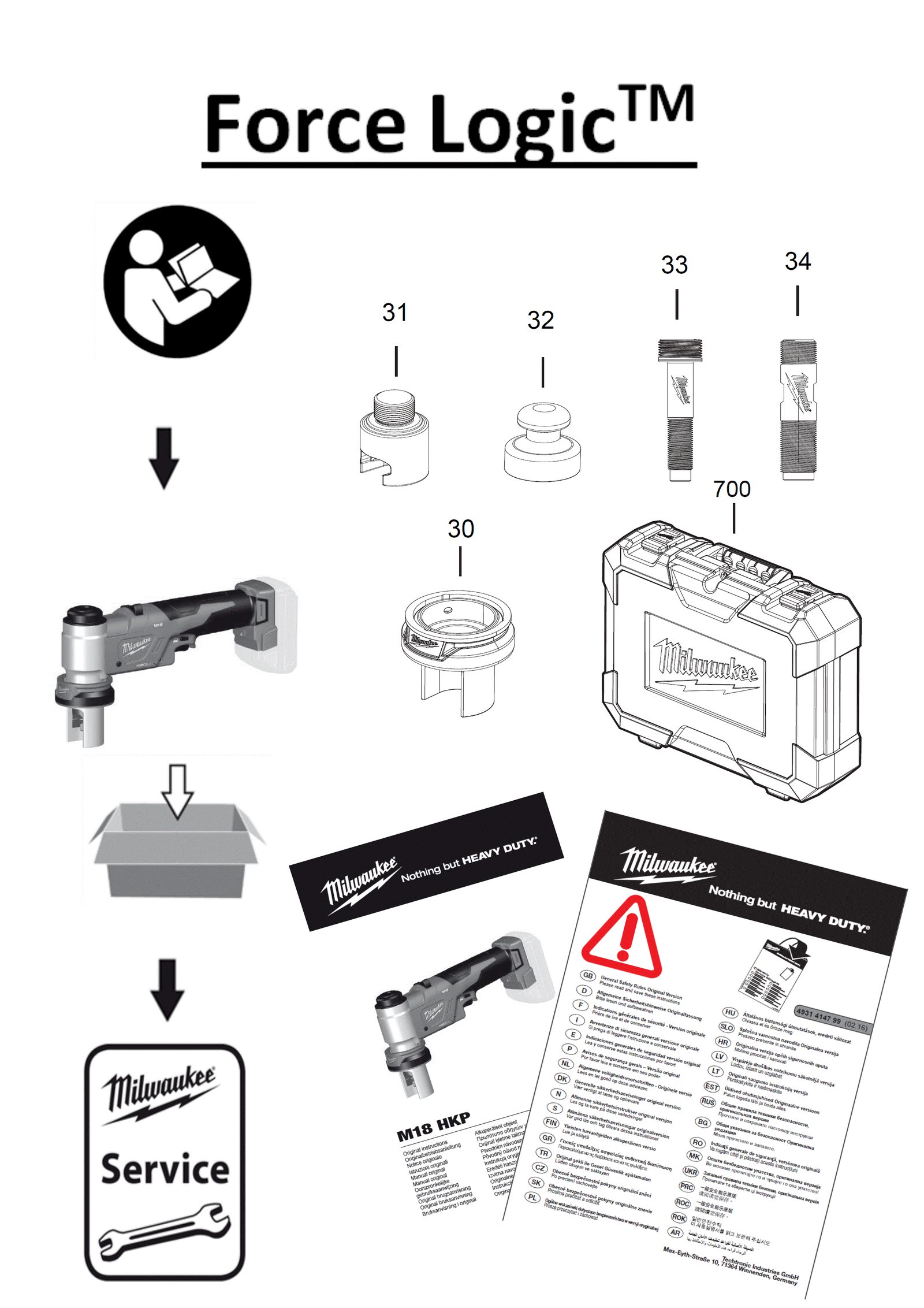

Схема инструмента
Таблица деталей — 6 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0030 | Quick-fastenerQUICK-FASTENER | 4931453818товар | 1 | 4002395142453 | |
| 2 | 0031 | МуфтаCOUPLING | 4931453819товар | 1 | 4002395142460 | |
| 3 | 0032 | Pressure болтPRESSURE BOLT | 4931453820товар | 1 | 4002395142477 | |
| 4 | 0033 | Draw болт 11.1mm-1pcDraw Bolt 11.1mm-1pc | 49162680товар | 1 | — | |
| 5 | 0034 | Draw болт 19mm-1pcDraw Bolt 19mm-1pc | 49162681товар | 1 | — | |
| 6 | 0700 | КейсCARRYING CASE | 4931453821товар | 1 | — |
