Пила Milwaukee M18HCCT-201C IN2 — взрыв-схема
Сервисная страница: Пила Milwaukee M18HCCT-201C IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HCCT-201C IN2Артикул инструмента: 4933451194Код схемы: 40004675378 позицийКатегория: Пилы, лобзики и инструмент для резки

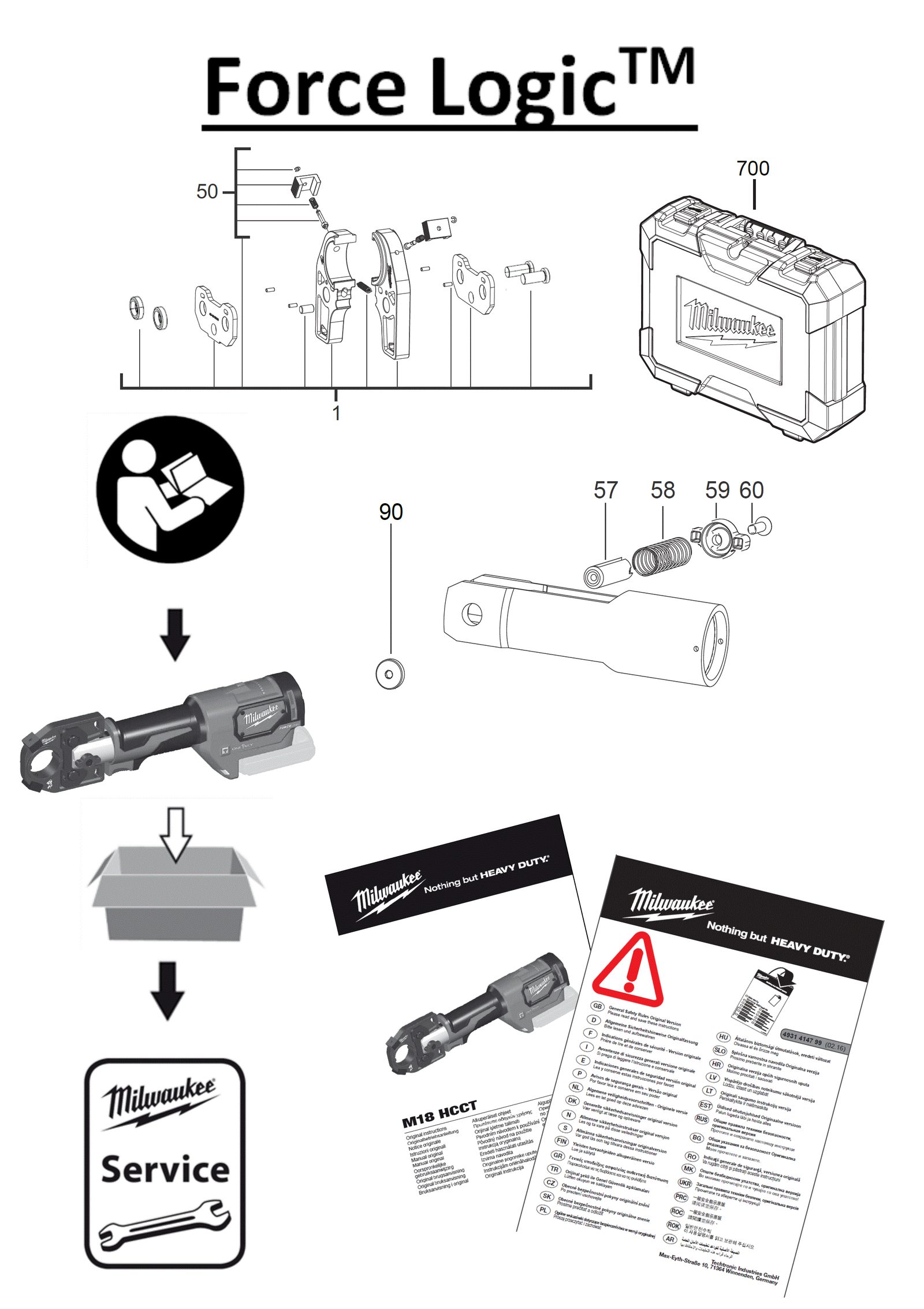

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Пара of jawsPAIR OF JAWS | 4931456785товар | 1 | 4002395279500 | |
| 2 | 0050 | ШтифтPIN | 4931453909товар | 1 | 4002395278824 | |
| 3 | 0057 | Фиксирующий штифтLOCKING PIN | 4931466346товар | 1 | 4058546275631 | |
| 4 | 0058 | ПружинаSPRING | 4931466339товар | 1 | 4058546275563 | |
| 5 | 0059 | Chain clamp bodyCHAIN CLAMP BODY | 4931453785товар | 1 | 4002395140329 | |
| 6 | 0060 | ВинтSCREW | 4931507913товар | 1 | 4058546604240 | |
| 7 | 0090 | ВинтSCREW | 4931454066товар | 1 | 4002395290208 | |
| 8 | 0700 | КейсCARRYING CASE | 4931453915товар | 1 | — |
