Пила Milwaukee M18HCC75R-502C IN2 — взрыв-схема
Сервисная страница: Пила Milwaukee M18HCC75R-502C IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HCC75R-502C IN2Артикул инструмента: 4933459271Код схемы: 400047723012 позицийКатегория: Пилы, лобзики и инструмент для резки

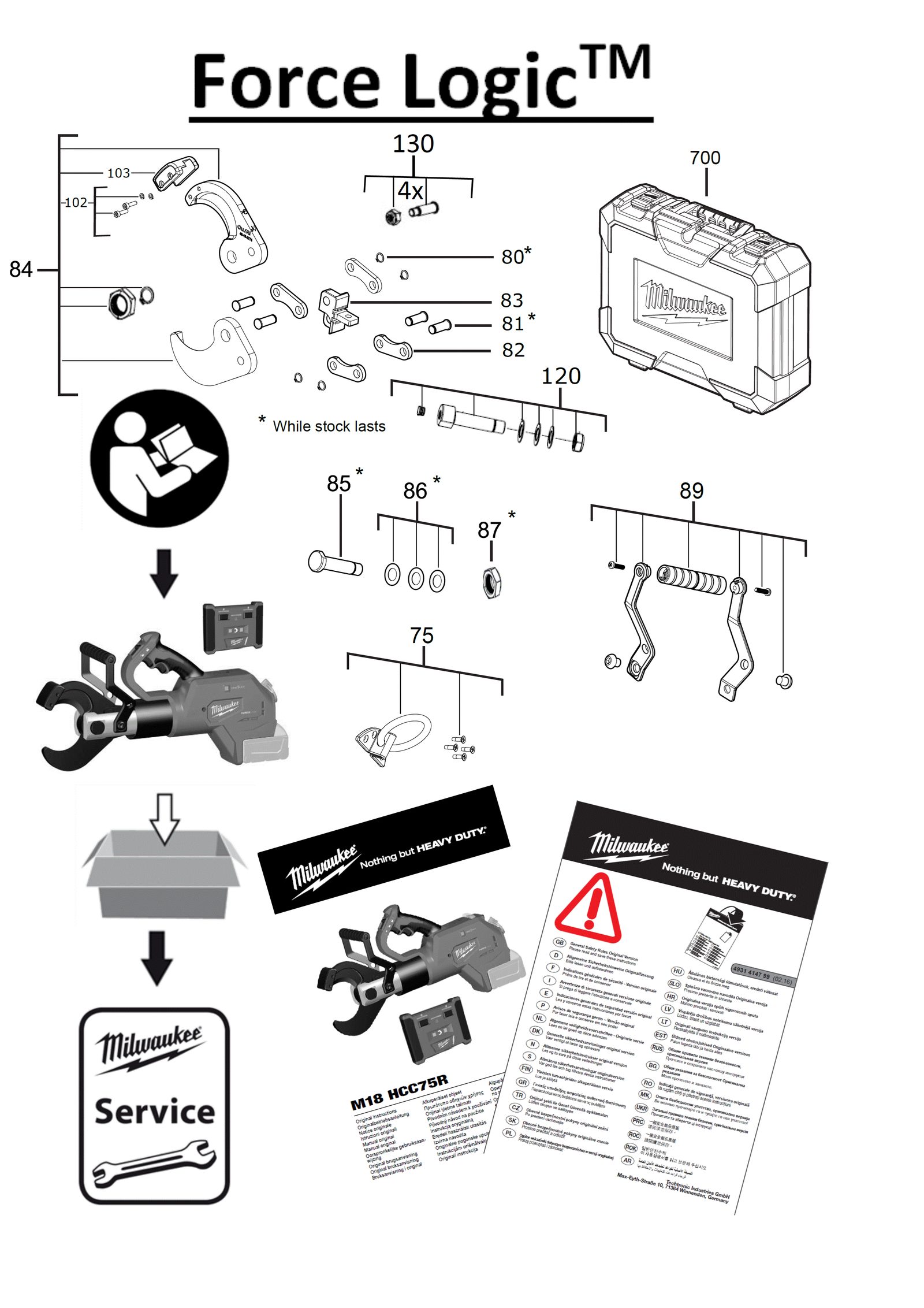

Схема инструмента
Таблица деталей — 12 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0075 | КрюкHOOK | 4931461627товар | 1 | 4058546038601 | |
| 2 | 0080 | Стопорное кольцоHOLDING RING | 4931461631товар | 4 | — | |
| 3 | 0081 | ШтифтPIN | 4931461632товар | 4 | — | |
| 4 | 0082 | Reception pieceRECEPTION PIECE | 4931461633товар | 4 | 4058546038663 | |
| 5 | 0083 | Joining partJOINING PART | 4931461634товар | 1 | 4058546038670 | |
| 6 | 0085 | ВинтSCREW | 4931461635товар | 1 | — | |
| 7 | 0086 | ШайбаWASHER | 4931461636товар | 1 | — | |
| 8 | 0087 | ГайкаNUT | 4931461637товар | 1 | 4058546038700 | |
| 9 | 0089 | Комплект рукояткиHANDLE SET | 4931461639товар | 1 | 4058546038724 | |
| 10 | 0102 | ВинтSCREW | 4931479361товар | 1 | 4058546386764 | |
| 11 | 0103 | RetainerRETAINER | 4931479362товар | 1 | 4058546386771 | |
| 12 | 0700 | КейсCARRYING CASE | 4931461644товар | 1 | 4058546038779 |
