Пила Milwaukee M18HCC45-522C — взрыв-схема
Сервисная страница: Пила Milwaukee M18HCC45-522C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HCC45-522CАртикул инструмента: 4933459267Код схемы: 400047723717 позицийКатегория: Пилы, лобзики и инструмент для резки

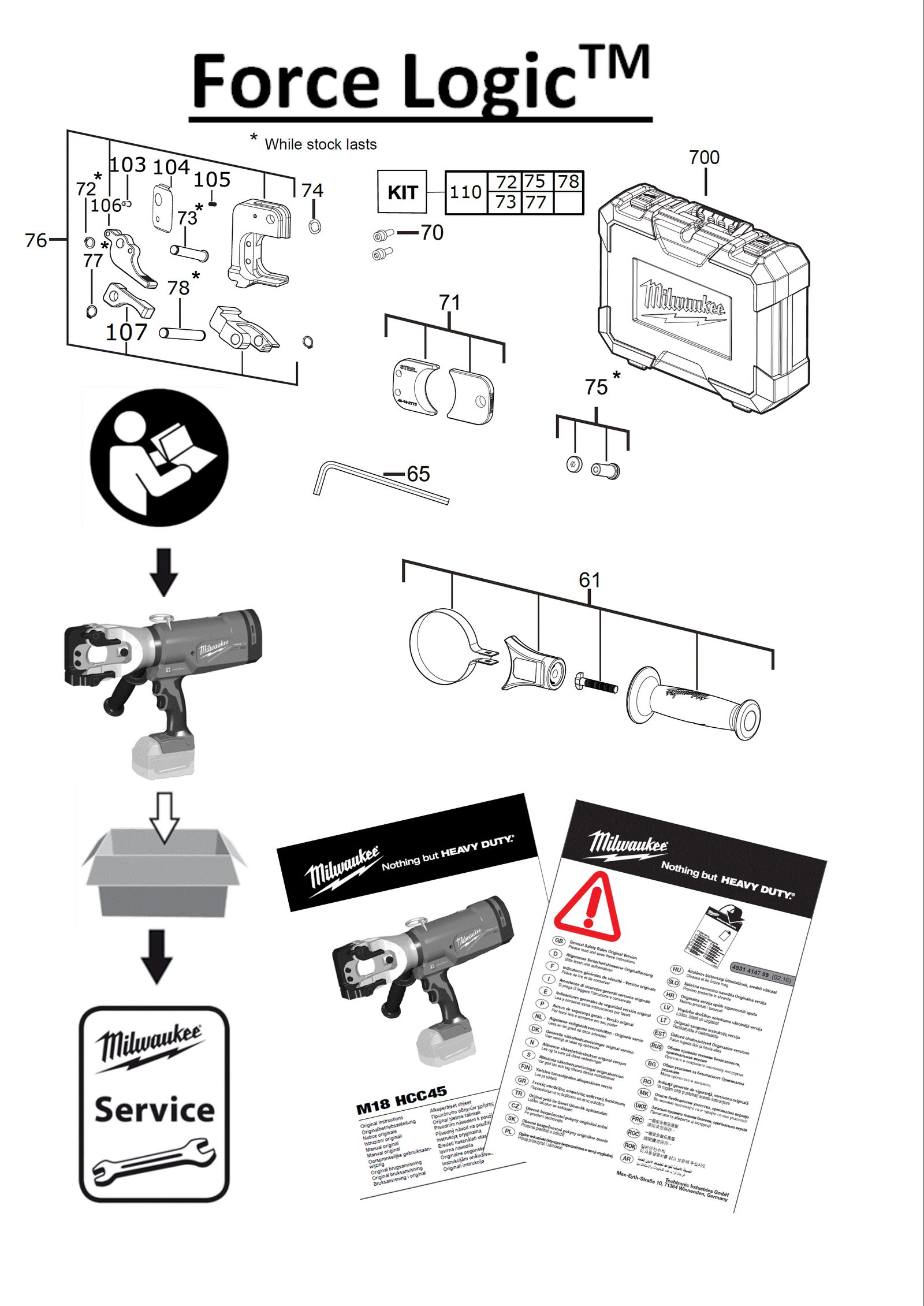

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0061 | Дополнительная рукояткаAUXILIARY HANDLE | 4931461275товар | 1 | 4058546034474 | |
| 2 | 0065 | Allen keyALLEN KEY | 4931453778товар | 1 | — | |
| 3 | 0070 | ВинтSCREW | 4931461277товар | 2 | 4058546034498 | |
| 4 | 0072 | Пружина кольцоSPRING RING | 4931461278товар | 1 | 4058546034504 | |
| 5 | 0073 | ШтифтPIN | 4931461279товар | 1 | — | |
| 6 | 0074 | ПрокладкаGASKET | 4931461280товар | 1 | 4058546034528 | |
| 7 | 0075 | ВинтSCREW | 4931461281товар | 1 | — | |
| 8 | 0076 | ClampCLAMP | 4931461282товар | 1 | 4058546034542 | |
| 9 | 0077 | Пружина кольцоSPRING RING | 4931461283товар | 2 | 4058546034559 | |
| 10 | 0078 | ШтифтPIN | 4931461284товар | 1 | — | |
| 11 | 0103 | Plunger rodsPLUNGER RODS | 4931461306товар | 1 | 4058546034788 | |
| 12 | 0104 | Clamping пластинаCLAMPING PLATE | 4931461307товар | 1 | 4058546034795 | |
| 13 | 0105 | ВинтSCREW | 4931461308товар | 1 | 4058546034801 | |
| 14 | 0106 | РычагLEVER | 4931473389товар | 1 | 4058546352653 | |
| 15 | 0107 | РычагLEVER | 4931473390товар | 1 | 4058546352660 | |
| 16 | 0110 | Сервисный комплектSERVICE KIT | 4931506085товар | 1 | 4058546553999 | |
| 17 | 0700 | КейсCARRYING CASE | 4931461309товар | 1 | 4058546034818 |
