Пила Milwaukee M18HCC-201C ACSR-SET — взрыв-схема
Сервисная страница: Пила Milwaukee M18HCC-201C ACSR-SET. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18HCC-201C ACSR-SETАртикул инструмента: 4933451196Код схемы: 40004560107 позицийКатегория: Пилы, лобзики и инструмент для резки

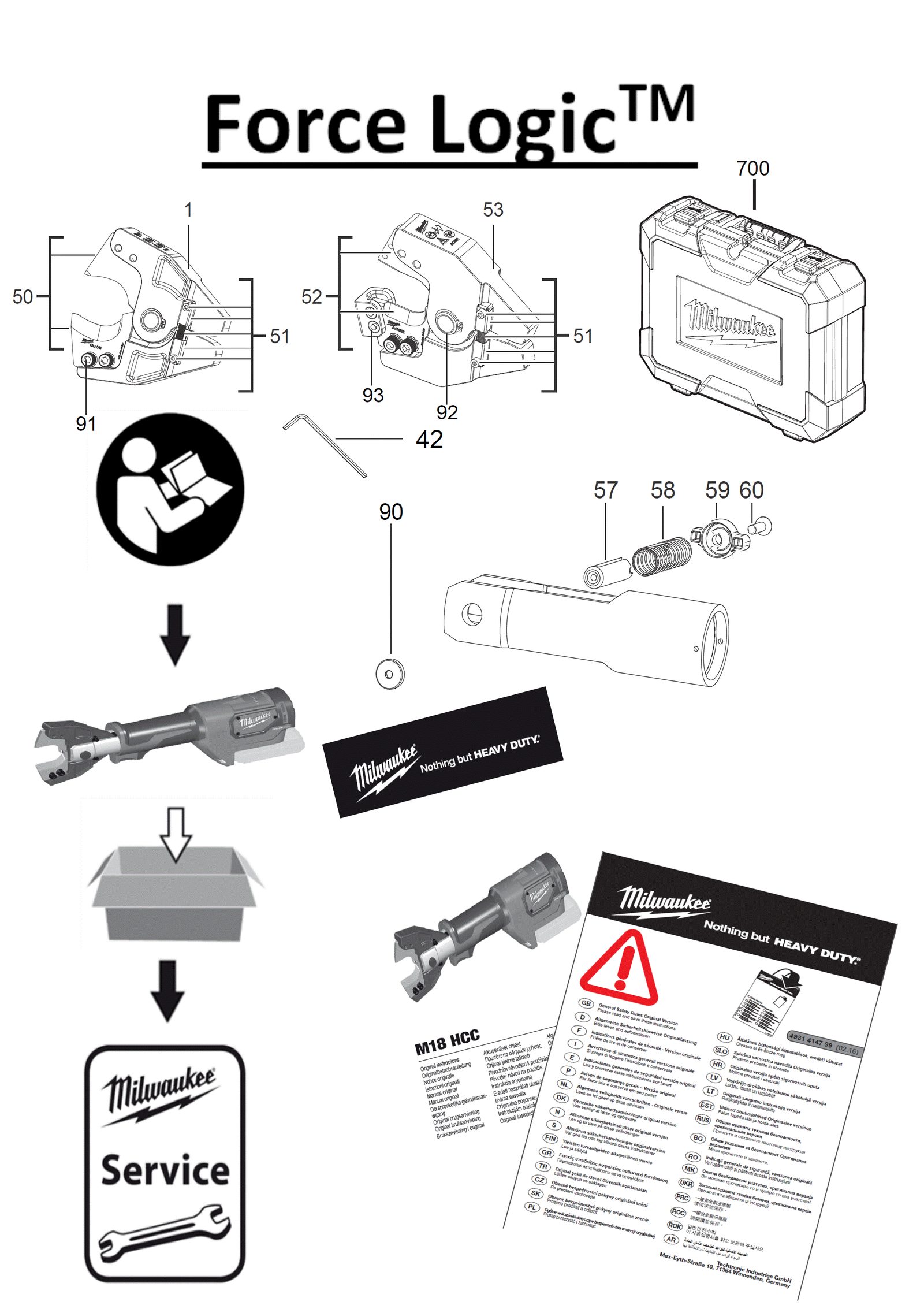

Схема инструмента
Таблица деталей — 7 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0042 | Allen keyALLEN KEY | 4931453778товар | 1 | — | |
| 2 | 0051 | Пружина pack/5SPRING PACK/5 | 4931453779товар | 1 | 4002395143061 | |
| 3 | 0090 | ВинтSCREW | 4931454066товар | 1 | 4002395290208 | |
| 4 | 0091 | ВинтSCREW | 4931461056товар | 4 | 4058546032289 | |
| 5 | 0092 | Защитный шайбаPROTECTION WASHER | 4931461057товар | 2 | 4058546032296 | |
| 6 | 0093 | ВинтSCREW | 4931454315товар | 2 | 4002395285457 | |
| 7 | 0700 | КейсCARRYING CASE | 4931453800товар | 1 | — |
