Пистолет для герметика или смазки Milwaukee M18GG-201C — взрыв-схема
Сервисная страница: Пистолет для герметика или смазки Milwaukee M18GG-201C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18GG-201CАртикул инструмента: 4933440490Код схемы: 400044042649 позицийКатегория: Пистолеты для герметика и смазки

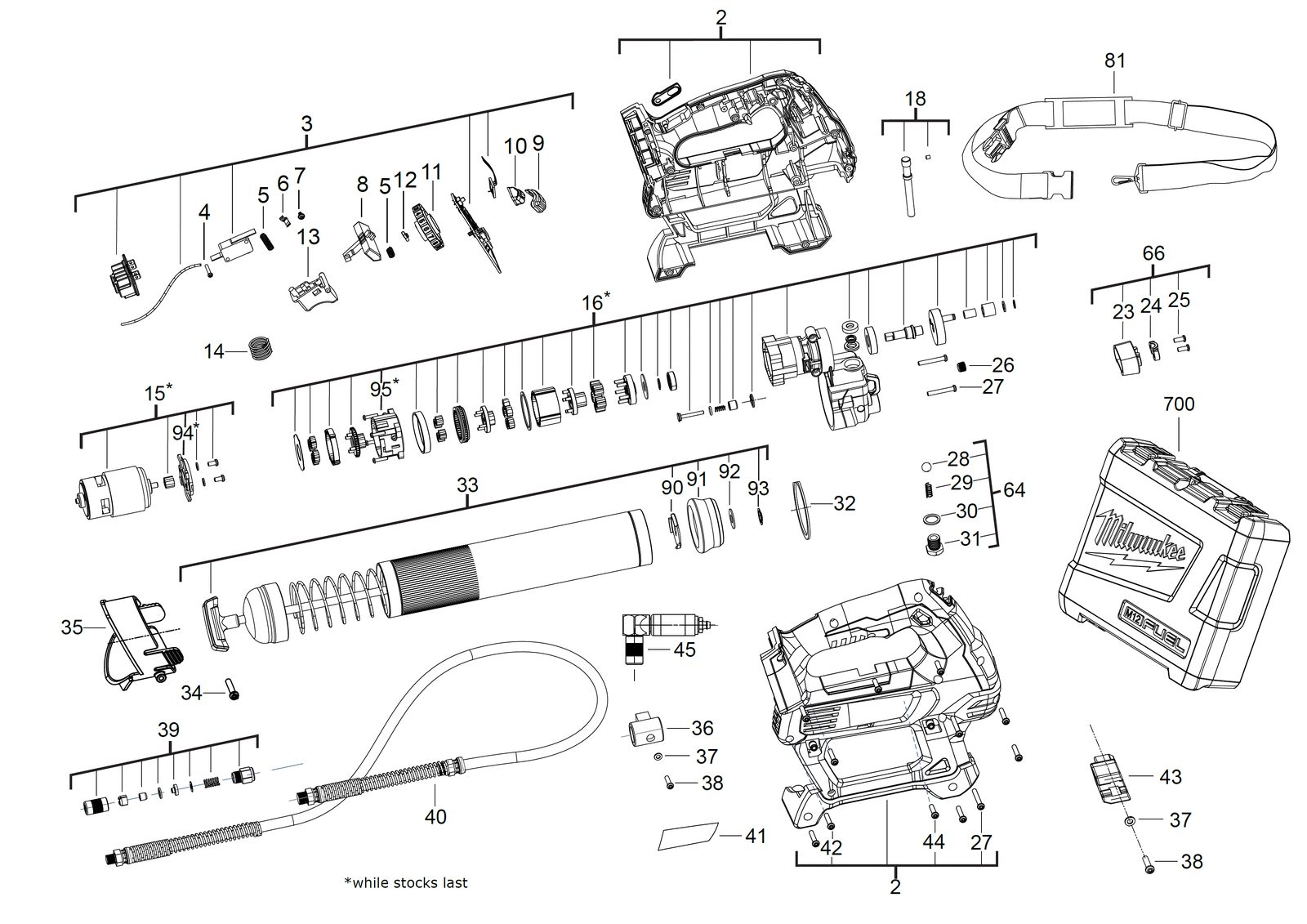

Схема инструмента
Таблица деталей — 49 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Корпус редуктораGEAR BOX HOUSING | 4931435868товар | 1 | 4002395871346 | |
| 2 | 0003 | ВыключательSWITCH | 4931435867товар | 1 | 4002395869206 | |
| 3 | 0004 | ВинтSCREW | 661047001товар | 1 | 4002395824496 | |
| 4 | 0005 | ПружинаSPRING | 4931435866товар | 2 | 4002395871384 | |
| 5 | 0006 | PunchPUNCH | 4931447109товар | 1 | — | |
| 6 | 0007 | ВинтSCREW | 4931447933товар | 1 | 4002395253296 | |
| 7 | 0008 | ГоловкаHEAD | 4931447934товар | 1 | 4002395253906 | |
| 8 | 0009 | КрышкаCOVER | 4931435840товар | 1 | 4002395871360 | |
| 9 | 0010 | КрышкаCOVER | 4931435841товар | 1 | 4002395871391 | |
| 10 | 0011 | Комплект wheelSET WHEEL | 4931435842товар | 1 | 4002395868605 | |
| 11 | 0012 | ПружинаSPRING | 4931435843товар | 1 | 4002395868612 | |
| 12 | 0013 | Выключатель buttonSWITCH BUTTON | 4931435844товар | 1 | 4002395869985 | |
| 13 | 0014 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 14 | 0015 | Двигатель в сбореMOTOR ASSEMBLY | 4931435845товар | 1 | 4002395868629 | |
| 15 | 0016 | Корпус редуктораGEAR BOX HOUSING | 4931435846товар | 1 | 4002395868636 | |
| 16 | 0018 | PistonPISTON | 4931435847товар | 1 | 4002395868650 | |
| 17 | 0023 | КронштейнBRACKET | 4931435848товар | 1 | 4002395869947 | |
| 18 | 0024 | КронштейнBRACKET | 4931435849товар | 1 | 4002395869954 | |
| 19 | 0025 | ВинтSCREW | 4931435850товар | 2 | 4002395869299 | |
| 20 | 0026 | Комплект болтовBOLT SET | 4931435650товар | 1 | 4002395862948 | |
| 21 | 0027 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 22 | 0028 | ШарикBALL | 4931435654товар | 1 | 4002395862986 | |
| 23 | 0029 | ПружинаSPRING | 4931435655товар | 1 | 4002395862993 | |
| 24 | 0030 | ШайбаWASHER | 4931435656товар | 1 | 4002395863600 | |
| 25 | 0031 | ВинтSCREW | 4931435657товар | 1 | 4002395863617 | |
| 26 | 0032 | ПрокладкаGASKET | 4931435852товар | 1 | 4002395868667 | |
| 27 | 0033 | Шпиндель sleeveSPINDLE SLEEVE | 4931435853товар | 1 | 4002395868674 | |
| 28 | 0034 | ВинтSCREW | 4931441513товар | 1 | 4002395869381 | |
| 29 | 0035 | Distance pieceDISTANCE PIECE | 4931435854товар | 1 | 4002395868681 | |
| 30 | 0036 | HolsterHOLSTER | 4931435855товар | 1 | 4002395868698 | |
| 31 | 0037 | Защитный шайбаPROTECTION WASHER | 680866003товар | 2 | 4002395823895 | |
| 32 | 0038 | ВинтSCREW | 4931435856товар | 2 | 4002395869909 | |
| 33 | 0039 | МуфтаCOUPLING | 4931435857товар | 1 | 4002395869305 | |
| 34 | 0040 | Hose 120cmHOSE 120cm | 4931435858товар | 1 | 4002395869312 | |
| 35 | 0041 | Name пластинаNAME PLATE | 4931435859товар | 1 | 4002395871292 | |
| 36 | 0042 | ВинтSCREW | 4931435860товар | 7 | 4002395869916 | |
| 37 | 0043 | ДержательHOLDER | 4931435861товар | 1 | 4002395869329 | |
| 38 | 0044 | ВинтSCREW | 660024030товар | 3 | 4002395826957 | |
| 39 | 0045 | ПереходникADAPTER | 4931435862товар | 1 | 4002395869336 | |
| 40 | 0064 | Выключатель винтSWITCH SCREW | 4931435863товар | 1 | 4002395869923 | |
| 41 | 0066 | ВилкаYOKE | 4931435864товар | 1 | 4002395869961 | |
| 42 | 0081 | StrapSTRAP | 4931435865товар | 1 | 4002395869343 | |
| 43 | 0090 | StampSTAMP | 4931435636товар | 1 | 4002395862207 | |
| 44 | 0091 | Резиновый колпачокRUBBER CAP | 4931435637товар | 1 | 4002395862214 | |
| 45 | 0092 | ШайбаWASHER | 4931435638товар | 1 | — | |
| 46 | 0093 | ГайкаNUT | 4931435672товар | 1 | — | |
| 47 | 0094 | Подшипник end пластинаBEARING END PLATE | 4931465807товар | 1 | 4058546239077 | |
| 48 | 0095 | КорпусHOUSING | 4931465808товар | 1 | 4058546239084 | |
| 49 | 0700 | КейсCARRYING CASE | 4931435851товар | 1 | 4002395871377 |
