Пылесос или система пылеудаления Milwaukee M18FVP5-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FVP5-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FVP5-0Артикул инструмента: 4933492853Код схемы: 400049735045 позицийКатегория: Пылесосы и пылеудаление

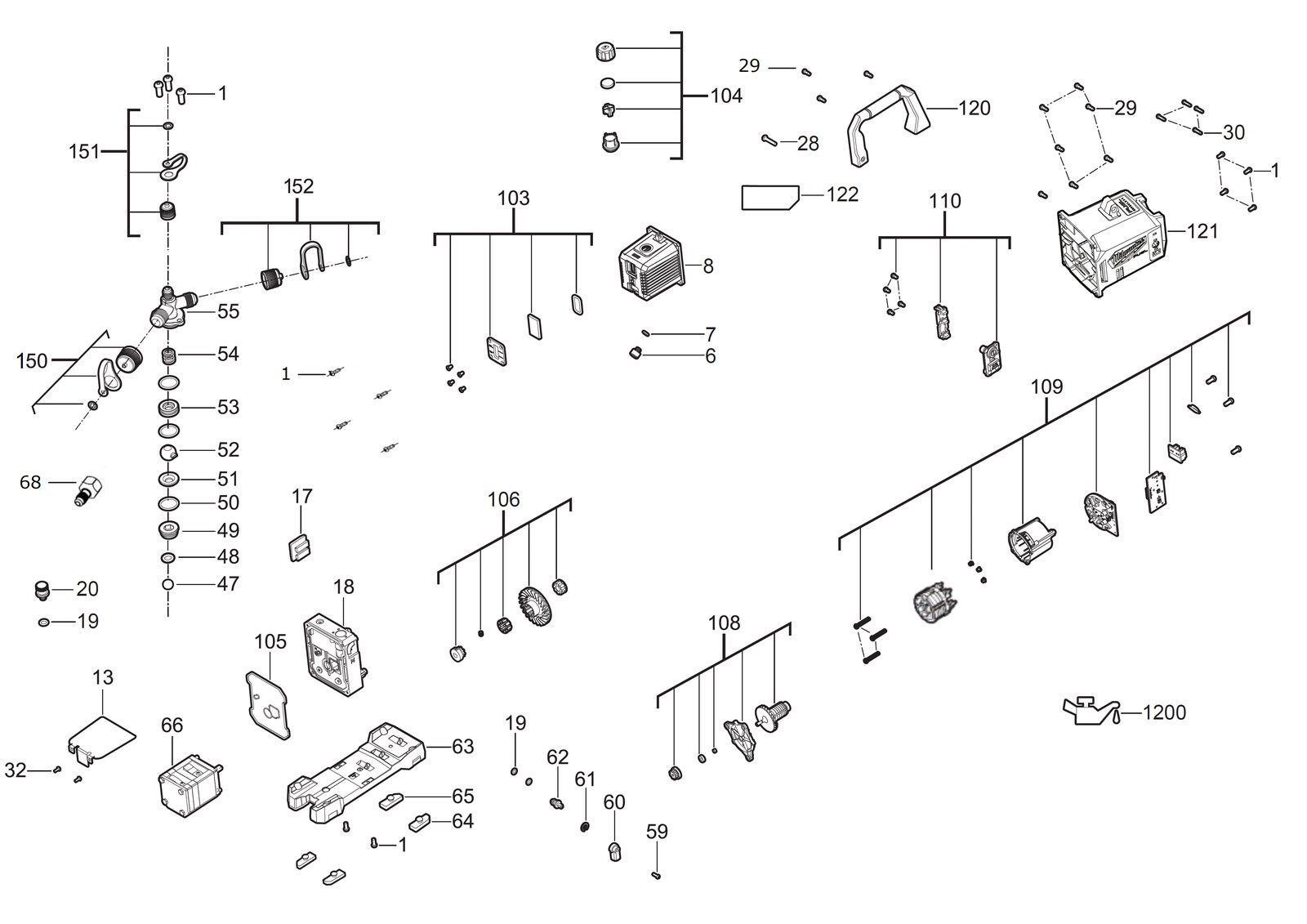

Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453992товар | 13 | 4002395280599 | |
| 2 | 0006 | PlugPLUG | 4931495561товар | 1 | 4058546492298 | |
| 3 | 0007 | Уплотнительное кольцоO-RING | 4931495562товар | 1 | 4058546492304 | |
| 4 | 0008 | КорпусHOUSING | 4931495563товар | 1 | 4058546492311 | |
| 5 | 0013 | КрышкаCOVER | 4931495564товар | 1 | 4058546492328 | |
| 6 | 0017 | Резиновый bumperRUBBER BUMPER | 4931495565товар | 1 | 4058546492335 | |
| 7 | 0018 | ВыключательSWITCH | 4931495566товар | 1 | 4058546492342 | |
| 8 | 0019 | Уплотнительное кольцоO-RING | 4931495567товар | 3 | 4058546492359 | |
| 9 | 0020 | КлапанVALVE | 4931495568товар | 1 | 4058546492366 | |
| 10 | 0028 | ВинтSCREW | 4931494116товар | 1 | 4058546429973 | |
| 11 | 0029 | ВинтSCREW | 4931454800товар | 6 | 4058546014179 | |
| 12 | 0030 | ВинтSCREW | 660024024товар | 10 | — | |
| 13 | 0032 | ВинтSCREW | 4931435850товар | 7 | 4002395869299 | |
| 14 | 0047 | ШарикBALL | 4931495576товар | 1 | 4058546492441 | |
| 15 | 0048 | Уплотнительное кольцоO-RING | 4931495577товар | 1 | 4058546492458 | |
| 16 | 0049 | КронштейнBRACKET | 4931495578товар | 1 | 4058546492465 | |
| 17 | 0050 | Уплотнительное кольцоO-RING | 4931495579товар | 3 | 4058546492472 | |
| 18 | 0051 | DiscDISC | 4931495580товар | 1 | 4058546492489 | |
| 19 | 0052 | КлапанVALVE | 4931495581товар | 1 | 4058546492496 | |
| 20 | 0053 | DiscDISC | 4931495582товар | 1 | 4058546492502 | |
| 21 | 0054 | ПружинаSPRING | 4931495583товар | 1 | 4058546492519 | |
| 22 | 0055 | Intake manifoldINTAKE MANIFOLD | 4931495584товар | 1 | 4058546492526 | |
| 23 | 0059 | ВинтSCREW | 4931495588товар | 1 | 4058546492564 | |
| 24 | 0060 | КлапанVALVE | 4931495589товар | 1 | 4058546492571 | |
| 25 | 0061 | Retaining кольцоRETAINING RING | 4931495590товар | 1 | 4058546492588 | |
| 26 | 0062 | ВалSHAFT | 4931495591товар | 1 | 4058546492595 | |
| 27 | 0063 | ДержательHOLDER | 4931495592товар | 1 | 4058546492601 | |
| 28 | 0064 | Резиновый footRUBBER FOOT | 4931495593товар | 2 | 4058546492618 | |
| 29 | 0065 | Резиновый bufferRUBBER BUFFER | 4931495594товар | 2 | 4058546492625 | |
| 30 | 0066 | BodyBODY | 4931495595товар | 1 | 4058546492632 | |
| 31 | 0068 | ПереходникADAPTER | 4931495639товар | 1 | 4058546493073 | |
| 32 | 0103 | КомплектKIT | 4931495596товар | 1 | 4058546492649 | |
| 33 | 0104 | КолпачокCAP | 4931495597товар | 1 | 4058546492656 | |
| 34 | 0105 | ПрокладкаGASKET | 4931495598товар | 1 | 4058546492663 | |
| 35 | 0106 | ВентиляторFAN | 4931495599товар | 1 | 4058546492670 | |
| 36 | 0108 | Ротор / якорьARMATURE | 4931495600товар | 1 | 4058546492687 | |
| 37 | 0109 | ЭлектронныйELECTRONIC | 4931495601товар | 1 | 4058546492694 | |
| 38 | 0110 | КнопкаBUTTON | 4931495602товар | 1 | 4058546492700 | |
| 39 | 0120 | Комплект рукояткиHANDLE SET | 4931495603товар | 1 | 4058546492717 | |
| 40 | 0121 | КорпусHOUSING | 4931495604товар | 1 | 4058546492724 | |
| 41 | 0122 | Шильдик / табличка данныхRATING PLATE | 4931495605товар | 1 | 4058546492731 | |
| 42 | 0150 | Насадка колпачокNOZZLE CAP | 4931507229товар | 1 | 4058546597405 | |
| 43 | 0151 | Насадка колпачокNOZZLE CAP | 4931507230товар | 1 | 4058546597412 | |
| 44 | 0152 | Насадка колпачокNOZZLE CAP | 4931507231товар | 1 | 4058546597429 | |
| 45 | 1200 | Vacuum насос mineral oil 500mlVacuum Pump Mineral Oil 500ml | 4932493259товар | 1 | 4058546481308 |
