Пылесос или система пылеудаления Milwaukee M18FVC23L-0 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18FVC23L-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FVC23L-0Артикул инструмента: 4933500141Код схемы: 400051029548 позицийКатегория: Пылесосы и пылеудаление

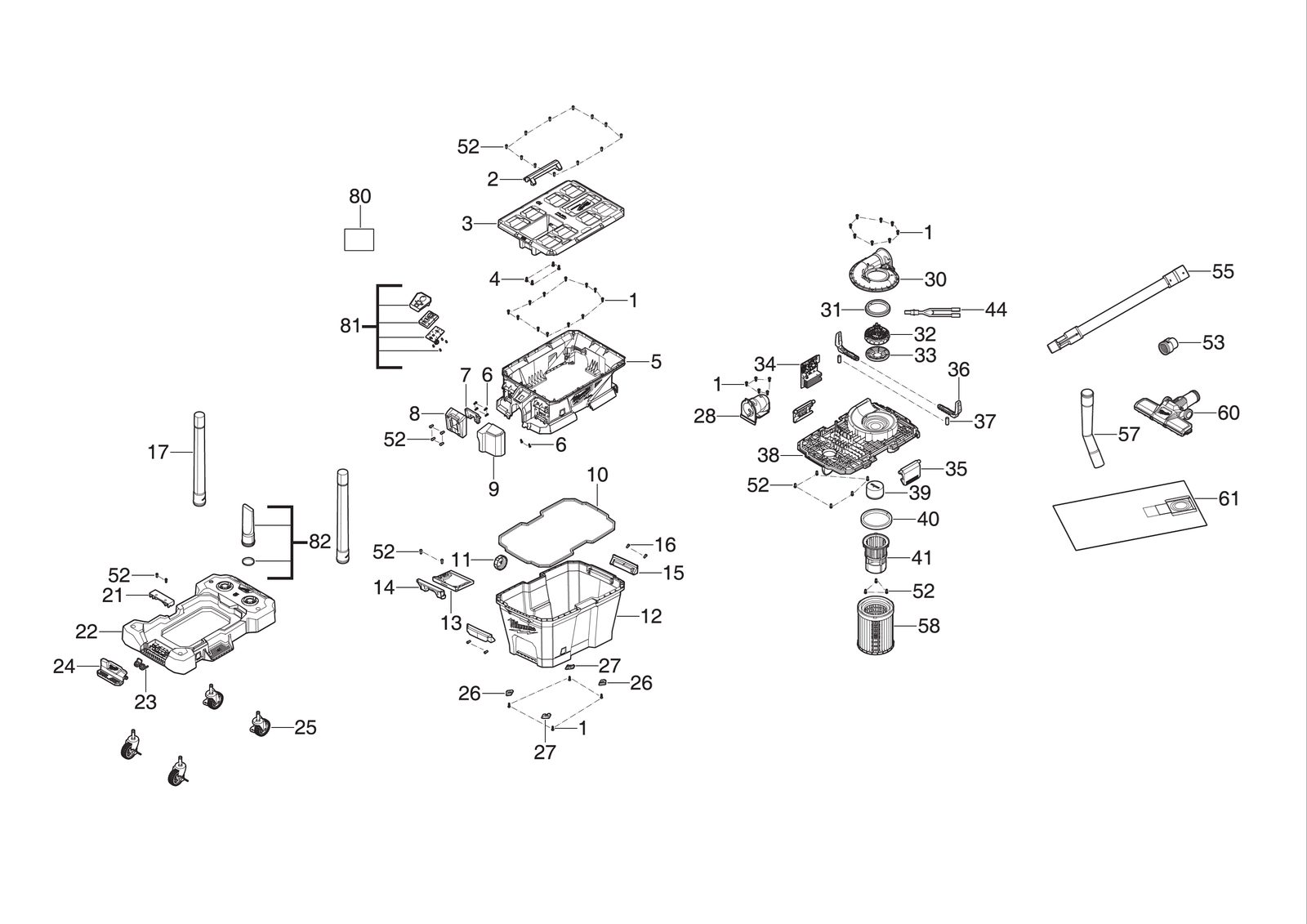

Схема инструмента
Таблица деталей — 48 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931494632товар | 31 | 4058546472047 | |
| 2 | 0002 | РукояткаHANDLE | 4931508544товар | 1 | 4058546632069 | |
| 3 | 0003 | КрышкаCOVER | 4931508545товар | 1 | 4058546632076 | |
| 4 | 0004 | ВинтSCREW | 4931508546товар | 4 | 4058546632083 | |
| 5 | 0005 | BodyBODY | 4931508547товар | 1 | 4058546632090 | |
| 6 | 0006 | ВинтSCREW | 4931506826товар | 6 | 4058546561406 | |
| 7 | 0007 | КрышкаCOVER | 4931508548товар | 1 | 4058546632106 | |
| 8 | 0008 | Guide railGUIDE RAIL | 4931508549товар | 1 | 4058546632113 | |
| 9 | 0009 | КрышкаCOVER | 4931508583товар | 1 | 4058546632458 | |
| 10 | 0010 | УплотнениеSEAL | 4931508550товар | 1 | 4058546632120 | |
| 11 | 0011 | КолпачокCAP | 4931508551товар | 1 | 4058546632137 | |
| 12 | 0012 | БакTANK | 4931508552товар | 1 | 4058546632144 | |
| 13 | 0013 | КронштейнBRACKET | 4931508553товар | 1 | 4058546632151 | |
| 14 | 0014 | ДержательHOLDER | 4931508554товар | 1 | 4058546632168 | |
| 15 | 0015 | РукояткаHANDLE | 4931508555товар | 2 | 4058546632175 | |
| 16 | 0016 | ВинтSCREW | 4931508556товар | 4 | 4058546632182 | |
| 17 | 0017 | ШтокROD | 4931508557товар | 2 | 4058546632199 | |
| 18 | 0021 | КрышкаCOVER | 4931508558товар | 1 | 4058546632205 | |
| 19 | 0022 | BodyBODY | 4931508559товар | 1 | 4058546632212 | |
| 20 | 0023 | ПружинаSPRING | 4931508560товар | 1 | 4058546632229 | |
| 21 | 0024 | Release leverRELEASE LEVER | 4931508561товар | 1 | 4058546632236 | |
| 22 | 0025 | КолесоWHEEL | 4931508562товар | 4 | 4058546632243 | |
| 23 | 0026 | Резиновый bufferRUBBER BUFFER | 4931508563товар | 2 | 4058546632250 | |
| 24 | 0027 | Резиновый bufferRUBBER BUFFER | 4931508564товар | 2 | 4058546632267 | |
| 25 | 0028 | Разъём / соединительCONNECTOR | 4931508565товар | 1 | 4058546632274 | |
| 26 | 0030 | КорпусHOUSING | 4931508566товар | 1 | 4058546632281 | |
| 27 | 0031 | УплотнениеSEAL | 4931508567товар | 1 | 4058546632298 | |
| 28 | 0032 | ДвигательMOTOR | 4931508584товар | 1 | 4058546632465 | |
| 29 | 0033 | УплотнениеSEAL | 4931508569товар | 1 | 4058546632311 | |
| 30 | 0034 | ЭлектронныйELECTRONIC | 4931508585товар | 1 | 4058546632472 | |
| 31 | 0035 | LatchLATCH | 4931508571товар | 2 | 4058546632335 | |
| 32 | 0036 | КронштейнBRACKET | 4931508572товар | 2 | 4058546632342 | |
| 33 | 0037 | ШтифтPIN | 4931508573товар | 2 | 4058546632359 | |
| 34 | 0038 | FrameFRAME | 4931508574товар | 1 | 4058546632366 | |
| 35 | 0039 | Float шариковыйFLOAT BALL | 4931508575товар | 1 | 4058546632373 | |
| 36 | 0040 | УплотнениеSEAL | 4931508576товар | 1 | 4058546632380 | |
| 37 | 0041 | Inlet фильтрINLET FILTER | 4931508577товар | 1 | 4058546632397 | |
| 38 | 0044 | WireWIRE | 4931508578товар | 1 | 4058546632403 | |
| 39 | 0052 | ВинтSCREW | 4931461455товар | 32 | — | |
| 40 | 0053 | Dust extractionDUST EXTRACTION | 4931508283товар | 1 | 4058546629458 | |
| 41 | 0055 | ШлангHOSE | 4931508579товар | 1 | 4058546632410 | |
| 42 | 0057 | ШлангHOSE | 4931508581товар | 1 | 4058546632434 | |
| 43 | 0058 | Dry hepa фильтр replacementDry HEPA Filter replacement | 4932479805товар | 1 | 4058546375997 | |
| 44 | 0060 | Floor toolFLOOR TOOL | 4931508303товар | 1 | 4058546629656 | |
| 45 | 0061 | Fleece фильтр bag - 5pcsFleece Filter Bag - 5pcs | 4932479807товар | 1 | 4058546376017 | |
| 46 | 0080 | Шильдик / табличка данныхRATING PLATE | 4931510740товар | 1 | 4058546649616 | |
| 47 | 0081 | Control panel комплектCONTROL PANEL KIT | 4931508586товар | 1 | 4058546632489 | |
| 48 | 0082 | Crevice toolCREVICE TOOL | 4931508282товар | 1 | 4058546629441 |
