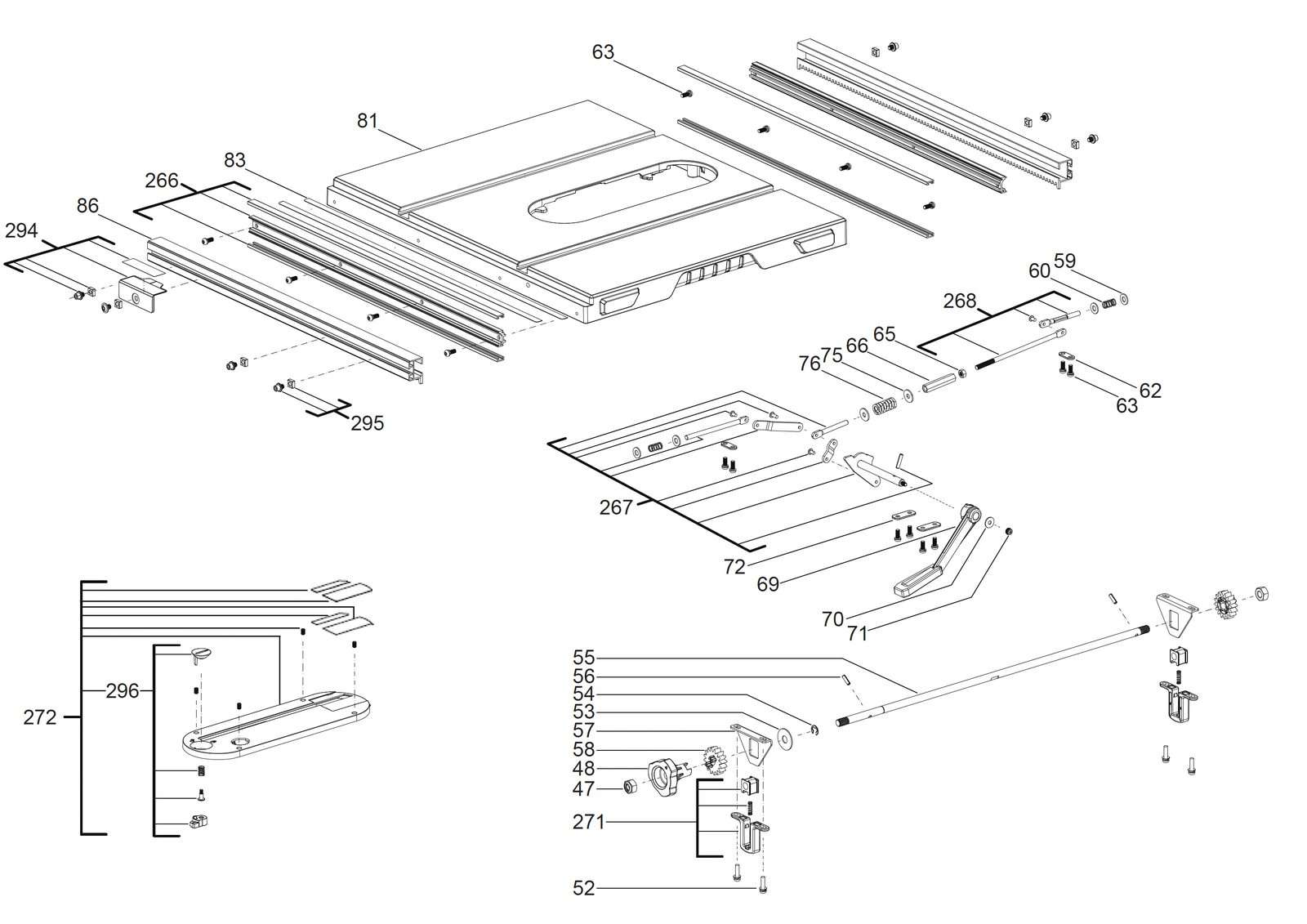

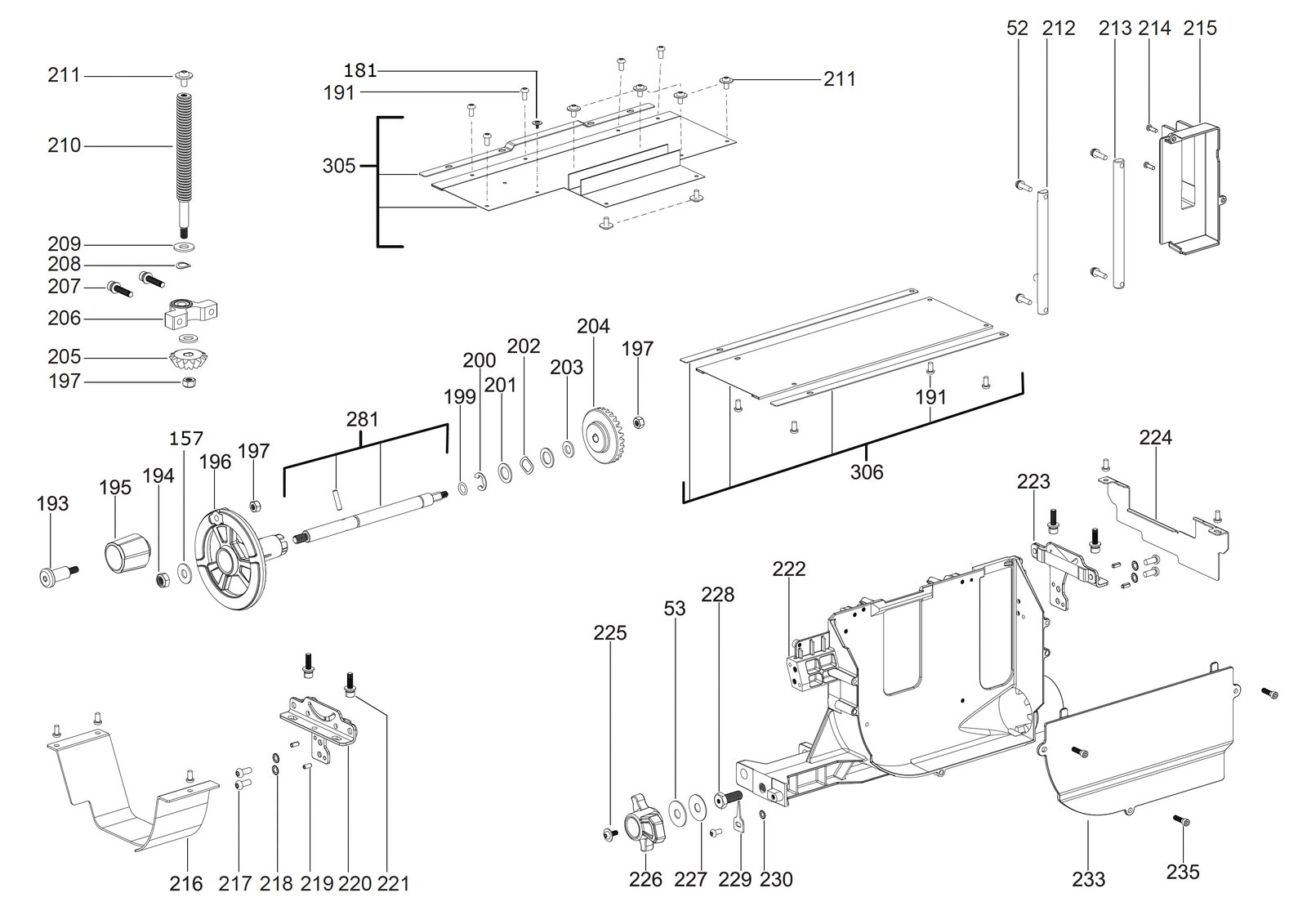

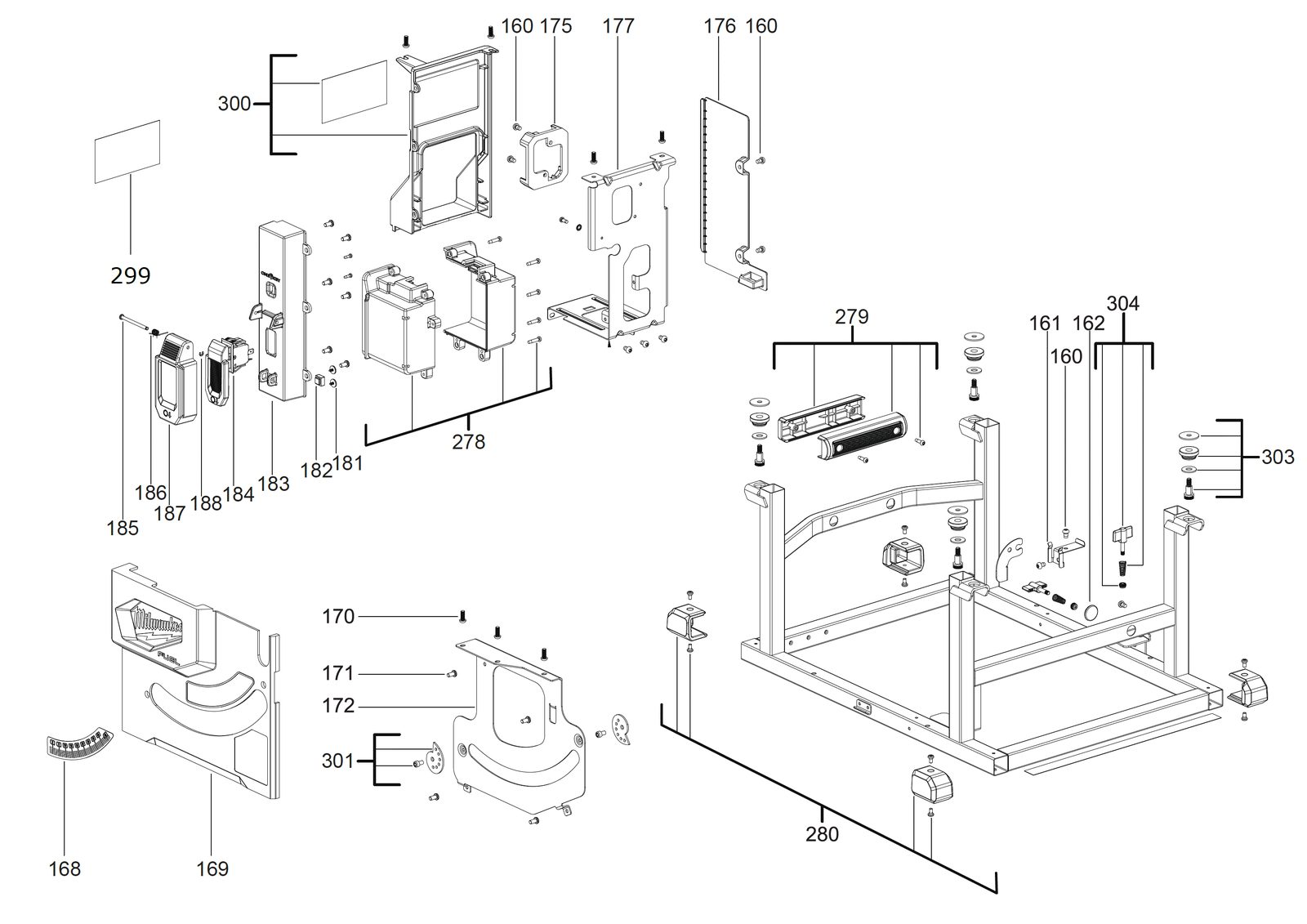

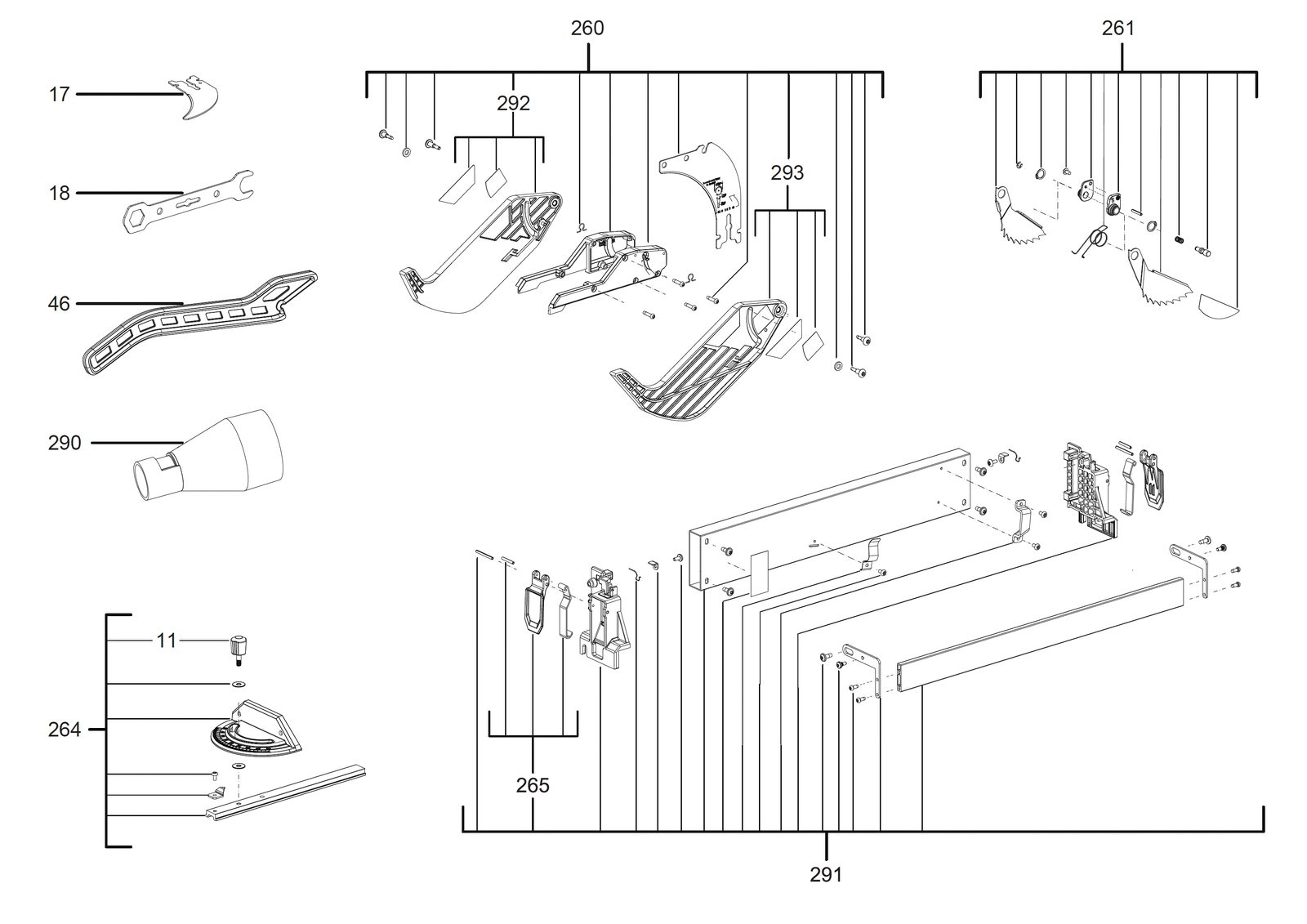

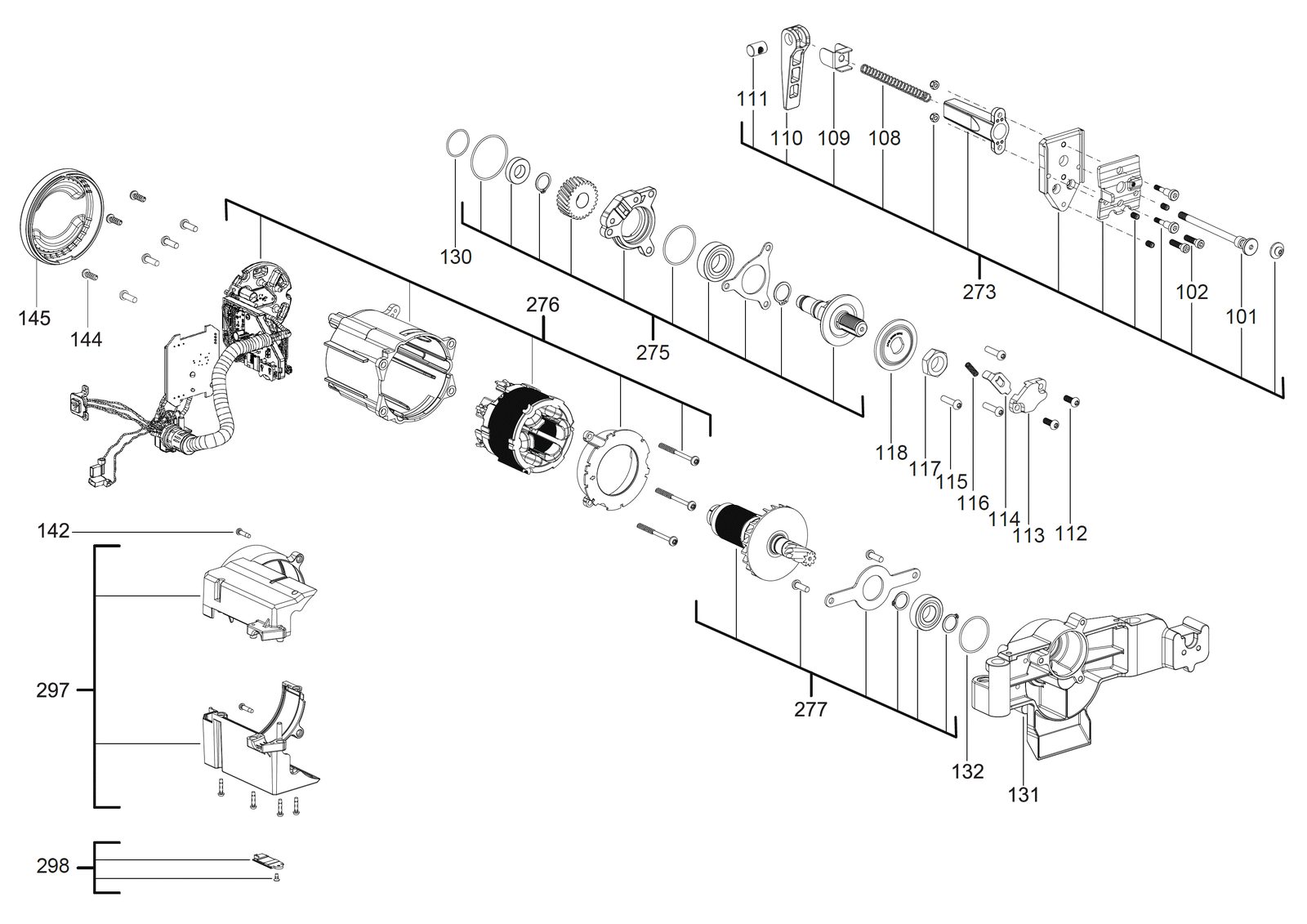

Пила Milwaukee M18FTS210-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FTS210-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FTS210-0Артикул инструмента: 4933464722Код схемы: 4000460960140 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 140 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0011 | Ручка-регуляторKNOB | 4931466006товар | 1 | 4058546272234 | |
| 2 | 0017 | Splitting wedgeSPLITTING WEDGE | 4931466007товар | 1 | 4058546272241 | |
| 3 | 0018 | Allen keyALLEN KEY | 4931466008товар | 1 | 4058546272258 | |
| 4 | 0046 | Holding-down deviceHOLDING-DOWN DEVICE | 4931466009товар | 1 | 4058546272265 | |
| 5 | 0047 | ГайкаNUT | 4931466010товар | 2 | 4058546272272 | |
| 6 | 0048 | Ручка-регуляторKNOB | 4931466011товар | 1 | 4058546272289 | |
| 7 | 0052 | ВинтSCREW | 4931466012товар | 8 | 4058546272296 | |
| 8 | 0053 | ШайбаWASHER | 4931466013товар | 2 | 4058546272302 | |
| 9 | 0054 | Защитный шайбаPROTECTION WASHER | 4931466014товар | 1 | 4058546272319 | |
| 10 | 0055 | ВалSHAFT | 4931466015товар | 1 | 4058546272326 | |
| 11 | 0056 | ПружинаSPRING | 4931466016товар | 2 | 4058546272333 | |
| 12 | 0057 | КронштейнBRACKET | 4931466017товар | 2 | 4058546272340 | |
| 13 | 0058 | PinionPINION | 4931466018товар | 2 | 4058546272357 | |
| 14 | 0059 | ШайбаWASHER | 4931466019товар | 4 | 4058546272364 | |
| 15 | 0060 | ПружинаSPRING | 4931466020товар | 2 | 4058546272371 | |
| 16 | 0062 | Fish-plateFISH-PLATE | 4931466021товар | 2 | 4058546272388 | |
| 17 | 0063 | ВинтSCREW | 4931466022товар | 16 | 4058546272395 | |
| 18 | 0065 | ГайкаNUT | 4931466023товар | 1 | 4058546272401 | |
| 19 | 0066 | ГайкаNUT | 4931466024товар | 1 | 4058546272418 | |
| 20 | 0069 | Clamping leverCLAMPING LEVER | 4931466025товар | 1 | 4058546272425 | |
| 21 | 0070 | ШайбаWASHER | 4931466026товар | 1 | 4058546272432 | |
| 22 | 0071 | ГайкаNUT | 4931466027товар | 3 | 4058546272449 | |
| 23 | 0072 | Fish-plateFISH-PLATE | 4931466028товар | 2 | 4058546272456 | |
| 24 | 0075 | ШайбаWASHER | 4931466029товар | 2 | 4058546272463 | |
| 25 | 0076 | ПружинаSPRING | 4931466030товар | 1 | 4058546272470 | |
| 26 | 0081 | TableTABLE | 4931466031товар | 1 | 4058546272487 | |
| 27 | 0083 | Setting gaugeSETTING GAUGE | 4931466032товар | 1 | 4058546272494 | |
| 28 | 0086 | Выключатель magneticSWITCH MAGNETIC | 4931466033товар | 2 | 4058546272500 | |
| 29 | 0101 | Fastening болтFASTENING BOLT | 4931466034товар | 1 | 4058546272517 | |
| 30 | 0102 | ВинтSCREW | 4931466035товар | 2 | 4058546272524 | |
| 31 | 0108 | ПружинаSPRING | 4931466036товар | 1 | 4058546272531 | |
| 32 | 0109 | ШайбаWASHER | 4931466037товар | 1 | 4058546272548 | |
| 33 | 0110 | Clamping leverCLAMPING LEVER | 4931466038товар | 1 | 4058546272555 | |
| 34 | 0111 | ВалSHAFT | 4931466039товар | 1 | 4058546272562 | |
| 35 | 0112 | ВинтSCREW | 4931466040товар | 2 | 4058546272579 | |
| 36 | 0113 | КолпачокCAP | 4931466041товар | 1 | 4058546272586 | |
| 37 | 0114 | Pressure пластинаPRESSURE PLATE | 4931466042товар | 1 | 4058546272593 | |
| 38 | 0115 | ВинтSCREW | 4931466043товар | 3 | 4058546272609 | |
| 39 | 0116 | ПружинаSPRING | 4931466044товар | 1 | 4058546272616 | |
| 40 | 0117 | ГайкаNUT | 4931466045товар | 1 | 4058546272623 | |
| 41 | 0118 | ШайбаWASHER | 4931466046товар | 1 | 4058546272630 | |
| 42 | 0130 | Уплотнительное кольцоO-RING | 4931466047товар | 1 | 4058546272647 | |
| 43 | 0131 | Шестерня кейсGEAR CASE | 4931466048товар | 1 | 4058546272654 | |
| 44 | 0132 | Уплотнительное кольцоO-RING | 4931466049товар | 1 | 4058546272661 | |
| 45 | 0142 | ВинтSCREW | 4931466050товар | 6 | 4058546272678 | |
| 46 | 0144 | ВинтSCREW | 4931466051товар | 3 | 4058546272685 | |
| 47 | 0145 | Двигатель крышкаMOTOR COVER | 4931466052товар | 1 | 4058546272692 | |
| 48 | 0157 | ШайбаWASHER | 4931466053товар | 1 | 4058546272708 | |
| 49 | 0160 | ВинтSCREW | 4931466054товар | 10 | 4058546272715 | |
| 50 | 0161 | ClampCLAMP | 4931466055товар | 1 | 4058546272722 | |
| 51 | 0162 | PlugPLUG | 4931466056товар | 1 | 4058546272739 | |
| 52 | 0168 | Setting gaugeSETTING GAUGE | 4931466057товар | 1 | 4058546272746 | |
| 53 | 0169 | КрышкаCOVER | 4931466141товар | 1 | 4058546273583 | |
| 54 | 0170 | ВинтSCREW | 4931466058товар | 7 | 4058546272753 | |
| 55 | 0171 | ВинтSCREW | 4931466059товар | 10 | 4058546272760 | |
| 56 | 0172 | Крышка пластинаCOVER PLATE | 4931466060товар | 1 | 4058546272777 | |
| 57 | 0175 | КрышкаCOVER | 4931466061товар | 1 | 4058546272784 | |
| 58 | 0176 | КрышкаCOVER | 4931466062товар | 1 | 4058546272791 | |
| 59 | 0177 | Connection пластинаCONNECTION PLATE | 4931466063товар | 1 | 4058546272807 | |
| 60 | 0181 | ВинтSCREW | 4931466064товар | 3 | 4058546272814 | |
| 61 | 0182 | МагнитMAGNET | 4931466065товар | 1 | 4058546272821 | |
| 62 | 0183 | КорпусHOUSING | 4931466066товар | 1 | 4058546272838 | |
| 63 | 0184 | ВыключательSWITCH | 4931466067товар | 1 | 4058546272845 | |
| 64 | 0185 | ШтифтPIN | 4931466068товар | 1 | 4058546272852 | |
| 65 | 0186 | ПружинаSPRING | 4931466069товар | 1 | 4058546272869 | |
| 66 | 0187 | КрышкаCOVER | 4931466070товар | 1 | 4058546272876 | |
| 67 | 0188 | Защитный шайбаPROTECTION WASHER | 4931466071товар | 1 | 4058546272883 | |
| 68 | 0191 | ВинтSCREW | 4931466072товар | 15 | 4058546272890 | |
| 69 | 0193 | ВинтSCREW | 4931466073товар | 1 | 4058546272906 | |
| 70 | 0194 | ГайкаNUT | 4931466074товар | 1 | 4058546272913 | |
| 71 | 0195 | Ручка-регуляторKNOB | 4931466075товар | 1 | 4058546272920 | |
| 72 | 0196 | КолесоWHEEL | 4931466076товар | 1 | 4058546272937 | |
| 73 | 0197 | ГайкаNUT | 4931466077товар | 3 | 4058546272944 | |
| 74 | 0199 | Уплотнительное кольцоO-RING | 4931466078товар | 1 | 4058546272951 | |
| 75 | 0200 | Защитный шайбаPROTECTION WASHER | 4931466079товар | 1 | 4058546272968 | |
| 76 | 0201 | ШайбаWASHER | 4931466080товар | 2 | 4058546272975 | |
| 77 | 0202 | ШайбаWASHER | 4931466081товар | 1 | 4058546272982 | |
| 78 | 0203 | ШайбаWASHER | 4931466082товар | 2 | 4058546272999 | |
| 79 | 0204 | Коническая шестерняBEVEL GEAR | 4931466083товар | 1 | 4058546273002 | |
| 80 | 0205 | Коническая шестерняBEVEL GEAR | 4931466084товар | 1 | 4058546273019 | |
| 81 | 0206 | Holding bracketHOLDING BRACKET | 4931466085товар | 1 | 4058546273026 | |
| 82 | 0207 | ВинтSCREW | 4931466086товар | 2 | 4058546273033 | |
| 83 | 0208 | ШайбаWASHER | 4931466087товар | 1 | 4058546273040 | |
| 84 | 0209 | ШайбаWASHER | 4931466088товар | 1 | 4058546273057 | |
| 85 | 0210 | ВинтSCREW | 4931466089товар | 1 | 4058546273064 | |
| 86 | 0211 | ВинтSCREW | 4931466090товар | 7 | 4058546273071 | |
| 87 | 0212 | ВалSHAFT | 4931466091товар | 1 | 4058546273088 | |
| 88 | 0213 | ВалSHAFT | 4931466092товар | 1 | 4058546273095 | |
| 89 | 0214 | ВинтSCREW | 4931466093товар | 2 | 4058546273101 | |
| 90 | 0215 | Dust колпачокDUST CAP | 4931466094товар | 1 | 4058546273118 | |
| 91 | 0216 | Dust колпачокDUST CAP | 4931466095товар | 1 | 4058546273125 | |
| 92 | 0217 | ВинтSCREW | 4931466096товар | 4 | 4058546273132 | |
| 93 | 0218 | ШайбаWASHER | 4931466097товар | 4 | 4058546273149 | |
| 94 | 0219 | ПружинаSPRING | 4931466098товар | 4 | 4058546273156 | |
| 95 | 0220 | Holding bracketHOLDING BRACKET | 4931466099товар | 1 | 4058546273163 | |
| 96 | 0221 | ВинтSCREW | 4931466100товар | 4 | 4058546273170 | |
| 97 | 0222 | КорпусHOUSING | 4931466101товар | 1 | 4058546273187 | |
| 98 | 0223 | Holding bracketHOLDING BRACKET | 4931466102товар | 1 | 4058546273194 | |
| 99 | 0224 | Dust колпачокDUST CAP | 4931466103товар | 1 | 4058546273200 | |
| 100 | 0225 | ВинтSCREW | 4931466104товар | 1 | 4058546273217 | |
| 101 | 0226 | РукояткаHANDLE | 4931466105товар | 1 | 4058546273224 | |
| 102 | 0227 | ШайбаWASHER | 4931466106товар | 1 | 4058546273231 | |
| 103 | 0228 | ВинтSCREW | 4931466107товар | 1 | 4058546273248 | |
| 104 | 0229 | PointerPOINTER | 4931466108товар | 1 | 4058546273255 | |
| 105 | 0230 | ШайбаWASHER | 4931466109товар | 1 | 4058546273262 | |
| 106 | 0233 | КорпусHOUSING | 4931466110товар | 1 | 4058546273279 | |
| 107 | 0235 | ВинтSCREW | 4931466111товар | 3 | 4058546273286 | |
| 108 | 0260 | Защитный кожухGUARD | 4931466112товар | 1 | 4058546273293 | |
| 109 | 0261 | Holding-down deviceHOLDING-DOWN DEVICE | 4931466113товар | 1 | 4058546273309 | |
| 110 | 0264 | Indicator комплектINDICATOR SET | 4931466114товар | 1 | 4058546273316 | |
| 111 | 0265 | ПружинаSPRING | 4931466115товар | 1 | 4058546273323 | |
| 112 | 0266 | Guide railGUIDE RAIL | 4931466116товар | 2 | 4058546273330 | |
| 113 | 0267 | StopSTOP | 4931466117товар | 1 | 4058546273347 | |
| 114 | 0268 | StopSTOP | 4931466118товар | 1 | 4058546273354 | |
| 115 | 0271 | BushingBUSHING | 4931466119товар | 1 | 4058546273361 | |
| 116 | 0272 | КрышкаCOVER | 4931466120товар | 1 | 4058546273378 | |
| 117 | 0273 | ClampCLAMP | 4931466121товар | 1 | 4058546273385 | |
| 118 | 0275 | ВалSHAFT | 4931466122товар | 1 | 4058546273392 | |
| 119 | 0276 | ВыключательSWITCH | 4931466123товар | 1 | 4058546273408 | |
| 120 | 0277 | Двигатель в сбореMOTOR ASSEMBLY | 4931466124товар | 1 | 4058546273415 | |
| 121 | 0278 | Battery редукторBATTERY BOX | 4931466125товар | 1 | 4058546273422 | |
| 122 | 0279 | РукояткаHANDLE | 4931466126товар | 1 | 4058546273439 | |
| 123 | 0280 | FootFOOT | 4931466127товар | 1 | 4058546273446 | |
| 124 | 0281 | ВалSHAFT | 4931466128товар | 1 | 4058546273453 | |
| 125 | 0290 | ПереходникADAPTOR | 4931466129товар | 1 | 4058546273460 | |
| 126 | 0291 | StopSTOP | 4931466130товар | 1 | 4058546273477 | |
| 127 | 0292 | Защитный кожухGUARD | 4931466131товар | 1 | 4058546273484 | |
| 128 | 0293 | Защитный кожухGUARD | 4931466132товар | 1 | 4058546273491 | |
| 129 | 0294 | Indicator комплектINDICATOR SET | 4931466133товар | 1 | 4058546273507 | |
| 130 | 0295 | ВинтSCREW | 4931466134товар | 1 | 4058546273514 | |
| 131 | 0296 | КрышкаCOVER | 4931466135товар | 1 | 4058546273521 | |
| 132 | 0297 | КорпусHOUSING | 4931466136товар | 1 | 4058546273538 | |
| 133 | 0298 | Battery колпачокBATTERY CAP | 4931466137товар | 1 | 4058546273545 | |
| 134 | 0299 | Шильдик / табличка данныхRATING PLATE | 4931466138товар | 1 | 4058546273552 | |
| 135 | 0300 | КрышкаCOVER | 4931466139товар | 1 | 4058546273569 | |
| 136 | 0301 | CamCAM | 4931466140товар | 2 | 4058546273576 | |
| 137 | 0303 | ВинтSCREW | 4931466142товар | 1 | 4058546273590 | |
| 138 | 0304 | РычагLEVER | 4931466143товар | 1 | 4058546273606 | |
| 139 | 0305 | КрышкаCOVER | 4931466144товар | 1 | 4058546273613 | |
| 140 | 0306 | КрышкаCOVER | 4931466145товар | 1 | 4058546273620 |
