Гайковёрт Milwaukee M18FTR8-0X — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M18FTR8-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FTR8-0XАртикул инструмента: 4933479073Код схемы: 400048349656 позицийКатегория: Гайковёрты и импульсный инструмент

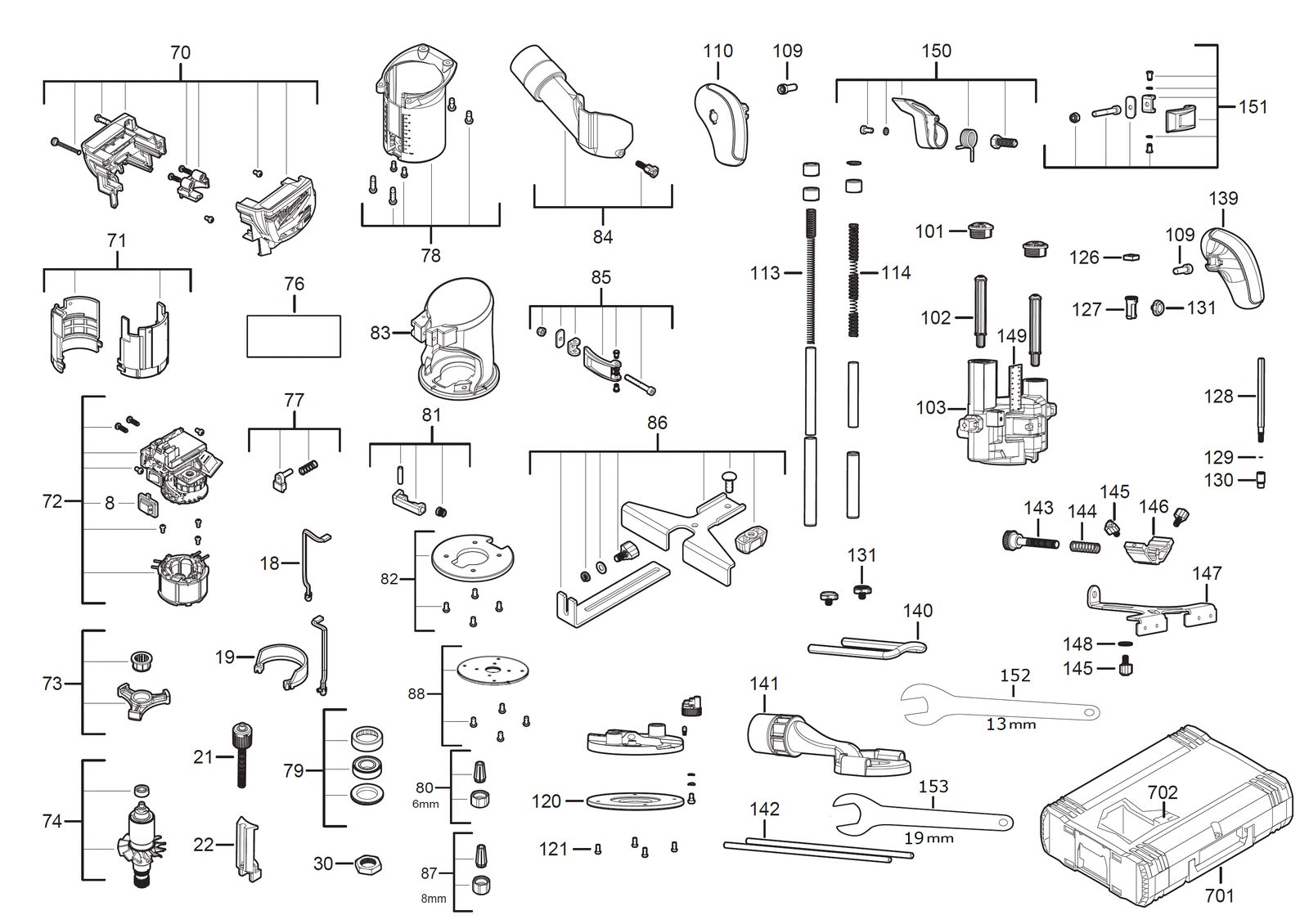

Схема инструмента
Таблица деталей — 56 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | КрышкаCOVER | 4931472628товар | 1 | 4058546329303 | |
| 2 | 0018 | LampLAMP | 4931472629товар | 2 | 4058546329310 | |
| 3 | 0019 | ClampCLAMP | 4931472630товар | 1 | 4058546329327 | |
| 4 | 0021 | Altitude adjustmentALTITUDE ADJUSTMENT | 4931472631товар | 1 | 4058546329334 | |
| 5 | 0022 | ДержательHOLDER | 4931472632товар | 1 | 4058546329341 | |
| 6 | 0030 | ГайкаNUT | 4931479473товар | 1 | 4058546387884 | |
| 7 | 0070 | GripGRIP | 4931472634товар | 1 | 4058546329365 | |
| 8 | 0071 | Корпус двигателяMOTOR HOUSING | 4931472635товар | 1 | 4058546329372 | |
| 9 | 0072 | ЭлектронныйELECTRONIC | 4931472636товар | 1 | 4058546329389 | |
| 10 | 0073 | Подшипник end пластинаBEARING END PLATE | 4931472637товар | 1 | 4058546329396 | |
| 11 | 0074 | РоторROTOR | 4931479474товар | 1 | 4058546387891 | |
| 12 | 0076 | Шильдик / табличка данныхRATING PLATE | 4931479475товар | 1 | 4058546387907 | |
| 13 | 0077 | Lock в сбореLOCK COMPLETE | 4931472640товар | 1 | 4058546329426 | |
| 14 | 0078 | ВтулкаSLEEVE | 4931472641товар | 1 | 4058546329433 | |
| 15 | 0079 | Шариковый подшипникBALL BEARING | 4931472642товар | 1 | 4058546329440 | |
| 16 | 0080 | ЦангаCOLLET | 4931479476товар | 1 | 4058546387914 | |
| 17 | 0081 | Lock в сбореLOCK COMPLETE | 4931472644товар | 1 | 4058546329464 | |
| 18 | 0082 | Опорная плитаBASE PLATE | 4931472645товар | 1 | 4058546329471 | |
| 19 | 0083 | КорпусHOUSING | 4931472646товар | 1 | 4058546329488 | |
| 20 | 0084 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931472647товар | 1 | 4058546329495 | |
| 21 | 0085 | Clamping leverCLAMPING LEVER | 4931472648товар | 1 | 4058546329501 | |
| 22 | 0086 | StopSTOP | 4931472649товар | 1 | 4058546329518 | |
| 23 | 0087 | ЦангаCOLLET | 4931479477товар | 1 | 4058546387921 | |
| 24 | 0088 | Опорная плитаBASE PLATE | 4931479524товар | 1 | 4058546388393 | |
| 25 | 0101 | КолпачокCAP | 4931472651товар | 2 | 4058546329532 | |
| 26 | 0102 | ШтифтPIN | 4931472652товар | 2 | 4058546329549 | |
| 27 | 0103 | КорпусHOUSING | 4931473729товар | 1 | 4058546356057 | |
| 28 | 0109 | ВинтSCREW | 4931465533товар | 2 | 4058546236335 | |
| 29 | 0110 | GripGRIP | 4931472653товар | 1 | 4058546329556 | |
| 30 | 0113 | ПружинаSPRING | 4931472654товар | 1 | 4058546329563 | |
| 31 | 0114 | ПружинаSPRING | 4931472655товар | 1 | 4058546329570 | |
| 32 | 0120 | Опорная плитаBASE PLATE | 4931472656товар | 1 | 4058546329587 | |
| 33 | 0121 | ВинтSCREW | 4931461787товар | 4 | 4058546040208 | |
| 34 | 0126 | Indicator комплектINDICATOR SET | 4931472657товар | 1 | 4058546329594 | |
| 35 | 0127 | КолпачокCAP | 4931472658товар | 1 | 4058546329600 | |
| 36 | 0128 | Depth gaugeDEPTH GAUGE | 4931472659товар | 1 | 4058546329617 | |
| 37 | 0129 | Уплотнительное кольцоO-RING | 4931472660товар | 1 | 4058546329624 | |
| 38 | 0130 | Винт socketSCREW SOCKET | 4931472661товар | 1 | 4058546329631 | |
| 39 | 0131 | Ручка-регуляторKNOB | 4931472662товар | 1 | 4058546329648 | |
| 40 | 0139 | GripGRIP | 4931472663товар | 1 | 4058546329655 | |
| 41 | 0140 | ВилкаYOKE | 4931472664товар | 1 | 4058546329662 | |
| 42 | 0141 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931472665товар | 1 | 4058546329679 | |
| 43 | 0142 | ШтокROD | 4931472666товар | 2 | 4058546329686 | |
| 44 | 0143 | Adjusting buttonADJUSTING BUTTON | 4931472667товар | 1 | 4058546329693 | |
| 45 | 0144 | ПружинаSPRING | 4931472668товар | 1 | 4058546329709 | |
| 46 | 0145 | Ручка-регуляторKNOB | 4931472669товар | 3 | 4058546329716 | |
| 47 | 0146 | FrameFRAME | 4931472670товар | 1 | 4058546329723 | |
| 48 | 0147 | Parallel guidePARALLEL GUIDE | 4931472671товар | 2 | 4058546329730 | |
| 49 | 0148 | ШайбаWASHER | 4931506000товар | 1 | 4058546553142 | |
| 50 | 0149 | ScaleSCALE | 4931472672товар | 1 | 4058546329747 | |
| 51 | 0150 | Lock в сбореLOCK COMPLETE | 4931472673товар | 1 | 4058546329754 | |
| 52 | 0151 | LatchLATCH | 4931472626товар | 1 | 4058546329280 | |
| 53 | 0152 | КлючWRENCH | 4931479478товар | 1 | 4058546387938 | |
| 54 | 0153 | КлючWRENCH | 4931479479товар | 1 | 4058546387945 | |
| 55 | 0702 | ВставкаINSERT | 4931472674товар | 1 | 4058546329761 | |
| 56 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 |
