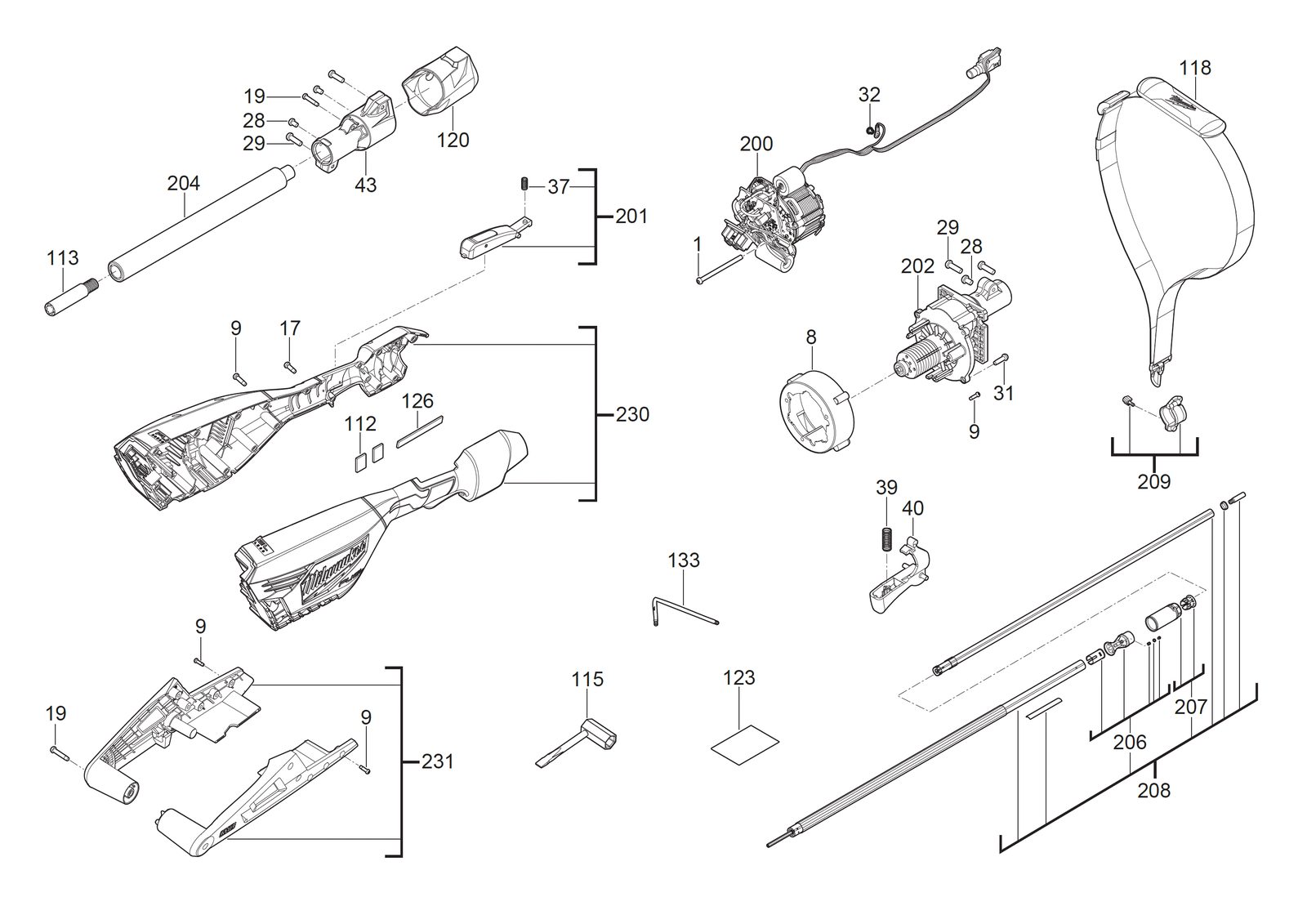

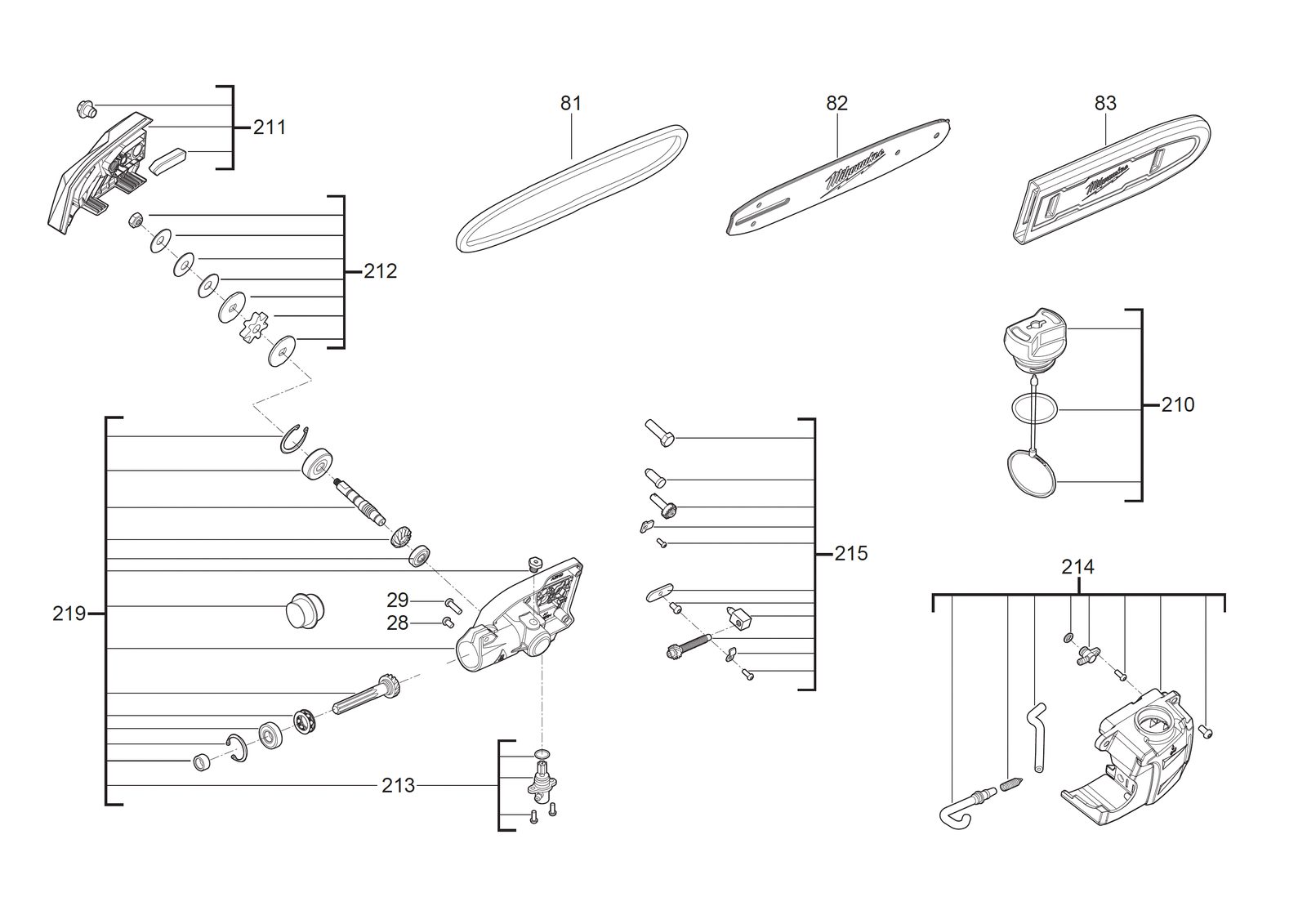

Пила Milwaukee M18FTPS30-121 — взрыв-схема
Сервисная страница: Пила Milwaukee M18FTPS30-121. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18FTPS30-121Артикул инструмента: 4933499227Код схемы: 400049784141 позицияКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931494451товар | 3 | 4058546470234 | |
| 2 | 0008 | Двигатель крышкаMOTOR COVER | 4931496228товар | 1 | 4058546533656 | |
| 3 | 0009 | ВинтSCREW | 4931465326товар | 28 | — | |
| 4 | 0017 | ВинтSCREW | 4931454800товар | 1 | 4058546014179 | |
| 5 | 0019 | ВинтSCREW | 4931473725товар | 2 | 4058546356019 | |
| 6 | 0028 | ВинтSCREW | 4931466677товар | 4 | 4058546278946 | |
| 7 | 0029 | ВинтSCREW | 4931496229товар | 4 | 4058546533663 | |
| 8 | 0031 | ВинтSCREW | 4931480770товар | 4 | 4058546427856 | |
| 9 | 0032 | ВинтSCREW | 4931453068товар | 1 | 4002395155729 | |
| 10 | 0037 | ПружинаSPRING | 4931454803товар | 1 | 4058546014209 | |
| 11 | 0039 | ПружинаSPRING | 4931454808товар | 1 | 4058546014254 | |
| 12 | 0040 | Курок / выключательTRIGGER | 4931454801товар | 1 | 4058546014186 | |
| 13 | 0043 | Connection комплектCONNECTION SET | 4931496230товар | 1 | 4058546533670 | |
| 14 | 0081 | Saw chain top рукоятка 325lp x 305 x 1.1Saw Chain Top Handle 325LP X 305 X 1.1 | 4932480177товар | 1 | 4058546404628 | |
| 15 | 0082 | Guide bar 12in/30cm m18 fthchs30GUIDE BAR 12IN/30CM M18 FTHCHS30 | 4932480171товар | 1 | 4058546404567 | |
| 16 | 0083 | ScabbardsSCABBARDS | 4931496231товар | 1 | 4058546533687 | |
| 17 | 0112 | Foam резиновыйFOAM RUBBER | 4931496232товар | 2 | 4058546533694 | |
| 18 | 0113 | ПереходникADAPTER | 4931496233товар | 1 | 4058546533700 | |
| 19 | 0115 | КлючWRENCH | 4931465931товар | 1 | 4058546240318 | |
| 20 | 0118 | StrapSTRAP | 4931496234товар | 1 | 4058546533717 | |
| 21 | 0120 | КрышкаCOVER | 4931496235товар | 1 | 4058546533724 | |
| 22 | 0123 | Шильдик / табличка данныхRATING PLATE | 4931496236товар | 1 | 4058546533731 | |
| 23 | 0126 | FoamFOAM | 4931496237товар | 1 | 4058546533748 | |
| 24 | 0133 | Allen keyALLEN KEY | 4931496238товар | 1 | 4058546533755 | |
| 25 | 0200 | ЭлектронныйELECTRONIC | 4931496239товар | 1 | 4058546533762 | |
| 26 | 0201 | Курок / выключательTRIGGER | 4931496240товар | 1 | 4058546533779 | |
| 27 | 0202 | Шестерня кейсGEAR CASE | 4931496241товар | 1 | 4058546533786 | |
| 28 | 0204 | Connecting валCONNECTING SHAFT | 4931496242товар | 1 | 4058546533793 | |
| 29 | 0206 | BushingBUSHING | 4931496243товар | 1 | 4058546533809 | |
| 30 | 0207 | CollarCOLLAR | 4931496244товар | 1 | 4058546533816 | |
| 31 | 0208 | ТрубкаTUBE | 4931496245товар | 1 | 4058546533823 | |
| 32 | 0209 | Holding bracketHOLDING BRACKET | 4931496246товар | 1 | 4058546533830 | |
| 33 | 0210 | КолпачокCAP | 4931496247товар | 1 | 4058546533847 | |
| 34 | 0211 | КрышкаCOVER | 4931496248товар | 1 | 4058546533854 | |
| 35 | 0212 | ПружинаSPRING | 4931496249товар | 1 | 4058546533861 | |
| 36 | 0213 | НасосPUMP | 4931496250товар | 1 | 4058546533878 | |
| 37 | 0214 | БакTANK | 4931496251товар | 1 | 4058546533885 | |
| 38 | 0215 | Tensioning deviceTENSIONING DEVICE | 4931496252товар | 1 | 4058546533892 | |
| 39 | 0219 | Шестерня кейсGEAR CASE | 4931496253товар | 1 | 4058546533908 | |
| 40 | 0230 | КорпусHOUSING | 4931496254товар | 1 | 4058546533915 | |
| 41 | 0231 | Защитный кожухGUARD | 4931496255товар | 1 | 4058546533922 |
